توضیحات

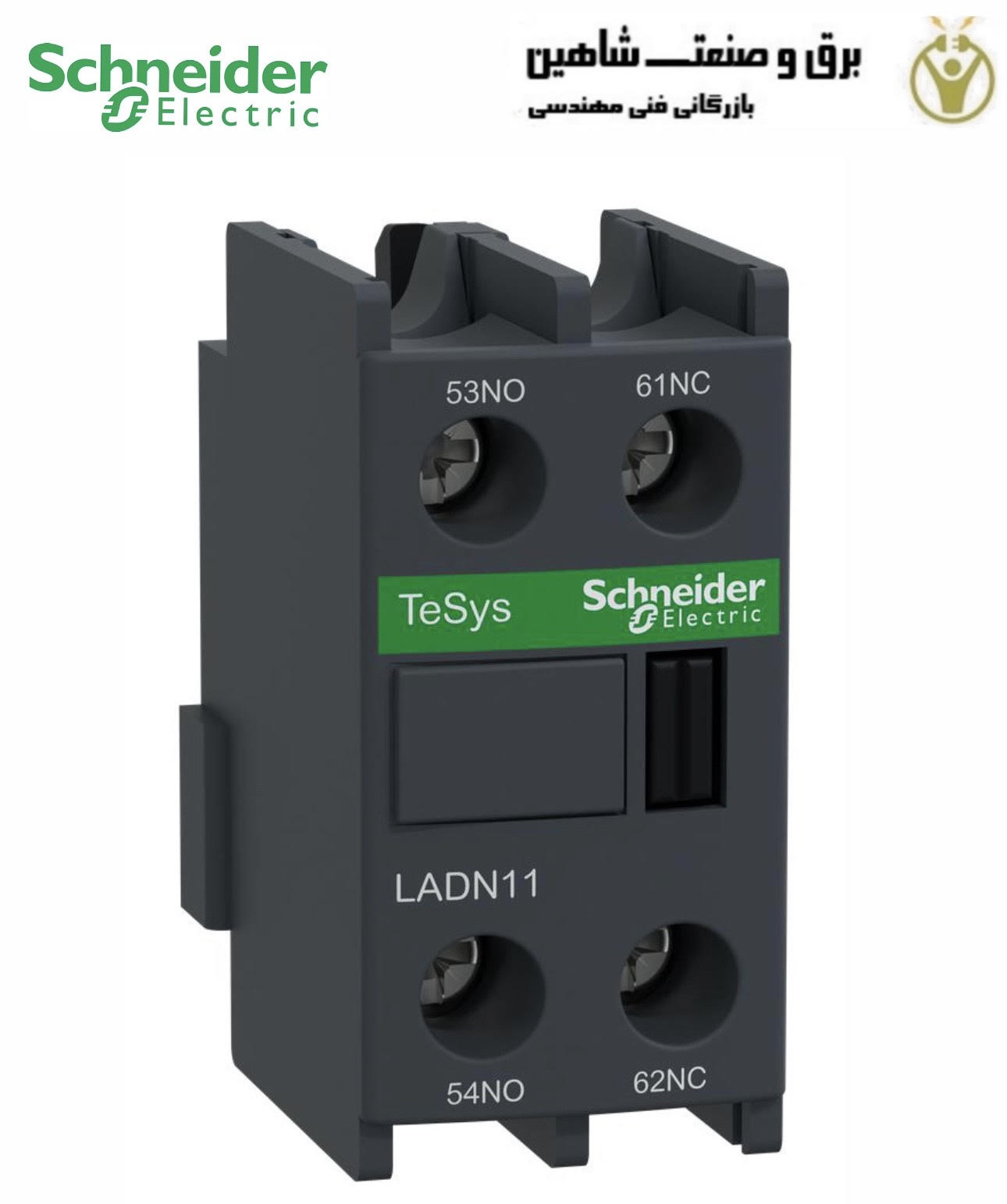

کنتاکت کمکی اشنایدر Schneider مدل LADN11 با عمل به عنوان یک دستگاه سوئیچینگ ثانویه که در ارتباط با سایر دستگاه های اولیه مانند کنتاکتورها، رله ها یا قطع کننده های مدار کار می کند، قابلیت اطمینان را برای مدار شما به ارمغان می آورد. کنتاکت کمکی یک وسیله الکترومکانیکی است که معمولاً روی کنتاکتورها نصب می شود. آنها به طور فیزیکی به کنتاکتور متصل هستند و فعال و غیرفعال شدن همزمان برای هر دو دستگاه به طور همزمان اعمال می شود.
کنتاکت‌های Aux را می‌توان بر روی کنتاکتورها با نصب در جلو یا کناری نصب کرد. این معمولاً در شکل و اندازه محصول مشخص است، اما لطفاً سازگاری دستگاه های خود را بررسی کنید. Aux Contacts واقعاً ابزار مفیدی برای کمک به مراقبت از کنتاکتور است. برای مثال، می‌توانید یک LED ولتاژ پایین را مستقیماً به کنتاکتور Aux وصل کنید بدون اینکه نگران ولتاژ کلی کنتاکتوری که به آن متصل است (تا زمانی که کنتاکتور Aux به صورت الکتریکی از کنتاکتور جدا است) می‌توانید از LED استفاده کنید. برای نظارت بر دستگاه یعنی نشان دادن خاموش/روشن بودن موتور. بلوک تماسی کمکی LADN11 ابزاری کلیدی در تجهیزات اتوماسیون صنعتی به شمار می رود.
ویژگی ها و مزایا کنتاکت کمکی اشنایدر Schneider مدل LADN11
- مصرف کم در مدار کنترل شما
- 30 چرخه دوام مکانیکی
- فشرده، سبک و به راحتی به کنتاکتورهای سازگار متصل می شود. نصب سمت جلو
- نصب ساده شده به طور مستقیم به کنتاکتور/شکن مدار. اندازه جمع و جور و مجهز به فناوری ترمینال EverLink به معنی سفت شدن دائمی حتی در صورت خزش هادی
- پیکربندی تماس 1NO + 1NC
- ولتاژ عملیاتی نامی 690VAC
- حداقل جریان سوئیچینگ 5 میلی آمپر در ولتاژ 17 ولت
- پایانه های گیره پیچ
- مطابقت با استانداردهای UL و CSA
- عملیات تماس های کمکی آنی
رتبه‌بندی‌های حفاظتی و ویژگی‌های ایمنی
- رتبه فیوز مرتبط IEC 60947-5-1
- فیوز GG <= 10 A
- BS 4795، EN 60947-5-1، IEC 60947-5-1
- دارای گواهینامه CSA، UL
- IP2x مطابق با VDE 0106
- تحت درمان حرارتی و محافظت شده با TH مطابق با IEC 60068
- دمای هوای محیط (AAT) برای عملکرد -5 تا 60 درجه سانتیگراد
مشخصات فنی
- برند اشنایدر الکتریک
- محدوده TeSys
- پیکربندی حالت عادی 1NC + 1NO
- سری LADN
- سبک نصب پایه جلو
- تعداد مخاطبین 2
- پیچ نوع ترمینال
- محدوده دمای عملیاتی -5 → +60 درجه سانتیگراد
- تماس با رتبه فعلی 10 A
برنامه های کاربردی
- استارت موتور/سیستم های کنترلی
- سوئیچینگ کنتاکتور/سیم پیچ رله
- تجهیزات کنترل/ سیگنال دهی
