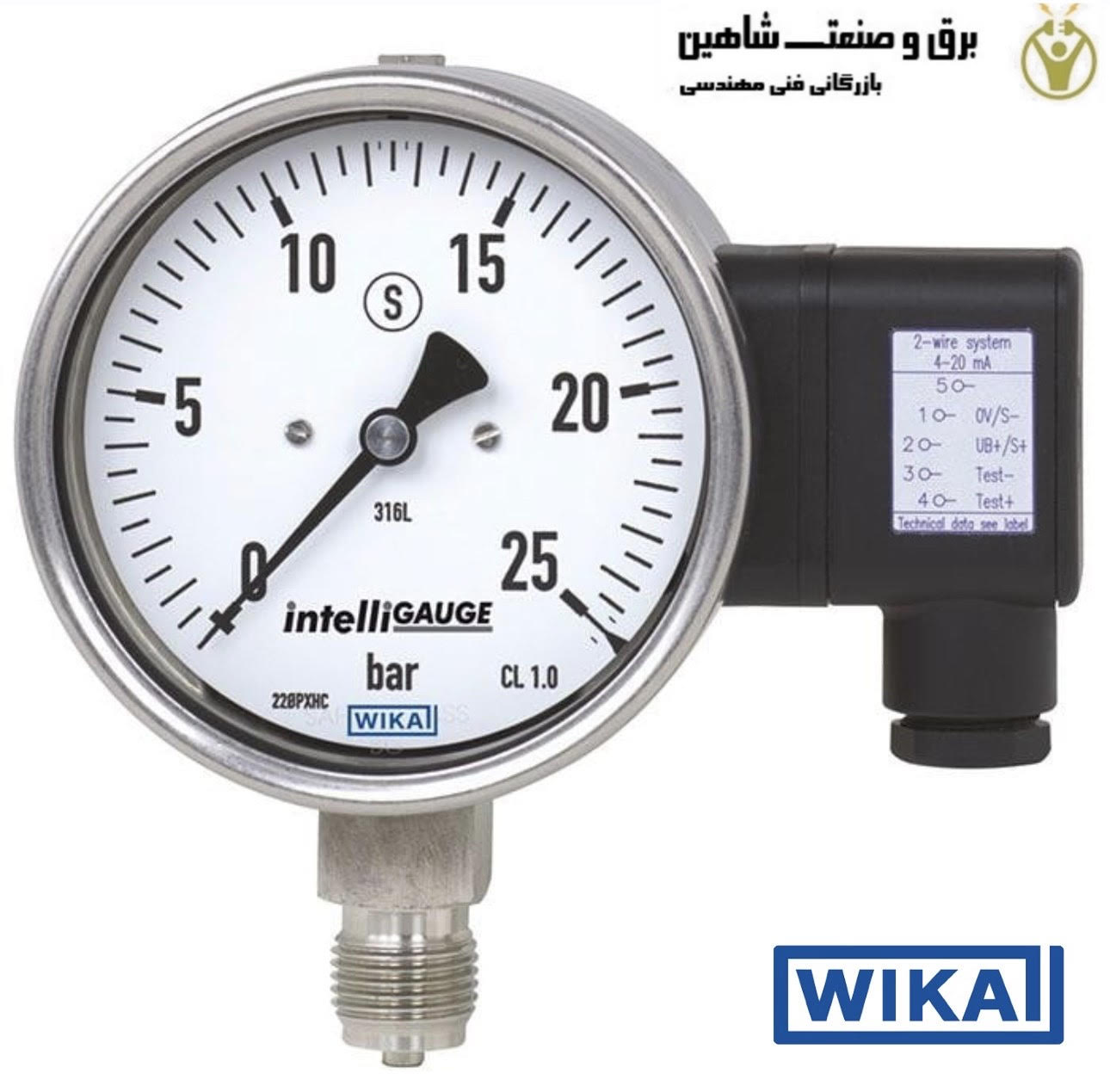

گیج فشار با سیگنال خروجی wika مدل PGT23.100 ویکا در هر جایی که فشار فرآیند باید در محل نمایش داده شود و در عین حال انتقال سیگنال به کنترل مرکزی یا کنترل از راه دور مورد نظر باشد، استفاده می شود. از طریق ترکیب یک سیستم اندازه گیری مکانیکی و پردازش سیگنال الکترونیکی، فشار فرآیند را می توان به طور قابل اعتماد خواند، حتی اگر منبع تغذیه از کار بیفتد. intelliGAUGE نوع PGT23 تمام الزامات ایمنی استانداردها و مقررات مربوطه را برای نمایش فشار عملکرد مخازن تحت فشار در محل برآورده می کند. این امر نیاز به یک نقطه اندازه گیری اضافی با نمایشگر فشار مکانیکی را کاهش می دهد. اساس نوع PGT23 یک فشارسنج فولادی CrNi با کیفیت بالا در نسخه ایمنی نوع 23X.30 است و یکی از تجهیزات اتوماسیون صنعتی با طیف وسیعی از کاربرد است.
سیستم اندازه گیری لوله بوردون کاملاً جوش داده شده و قوی یک چرخش اشاره گر متناسب با فشار ایجاد می کند. یک سنسور زاویه چرخش الکترونیکی که در کاربردهای ایمنی حیاتی خودرو اثبات شده است، موقعیت شفت اشاره گر را به صورت غیر تماسی و در نتیجه کاملاً بدون سایش و واکنش مشخص می کند. از این، سیگنال خروجی الکتریکی متناسب با فشار 4 … 20 میلی آمپر تولید می شود. سنسور الکترونیکی WIKA که در گیج فشار با کیفیت بالا ادغام شده است، مزایای انتقال سیگنال الکتریکی را با مزایای نمایش مکانیکی در محل ترکیب می کند. دامنه اندازه گیری (سیگنال خروجی الکتریکی) به طور خودکار با استفاده از نمایشگر مکانیکی تنظیم می شود. اچ. مقیاس در محدوده اندازه گیری کامل مربوط به 4 … 20 میلی آمپر است.
برنامه های کاربردی گیج فشار با سیگنال خروجی wika مدل PGT23.100 ویکا
- ضبط و نمایش فرآیندها
- سیگنال خروجی 4 … 20 میلی آمپر برای انتقال ارزش فرآیند به اتاق کنترل
- صفحه نمایش آنالوگ بدون ولتاژ و خوانا در محل
- صنایع فرآیندی: شیمیایی، پتروشیمی، نفت و گاز، تولید برق، آب و فاضلاب
ویژگی های عملکرد
- بدون نیاز به پیکربندی به عنوان “plug and play”
- انتقال سیگنال طبق NAMUR
- محدوده اندازه گیری 0 … 0.6 بار تا 0 … 1600 بار
- صفحه نمایش آنالوگ خوانا با اندازه اسمی 100 یا 160
- نسخه ایمنی S3 مطابق با EN 837
