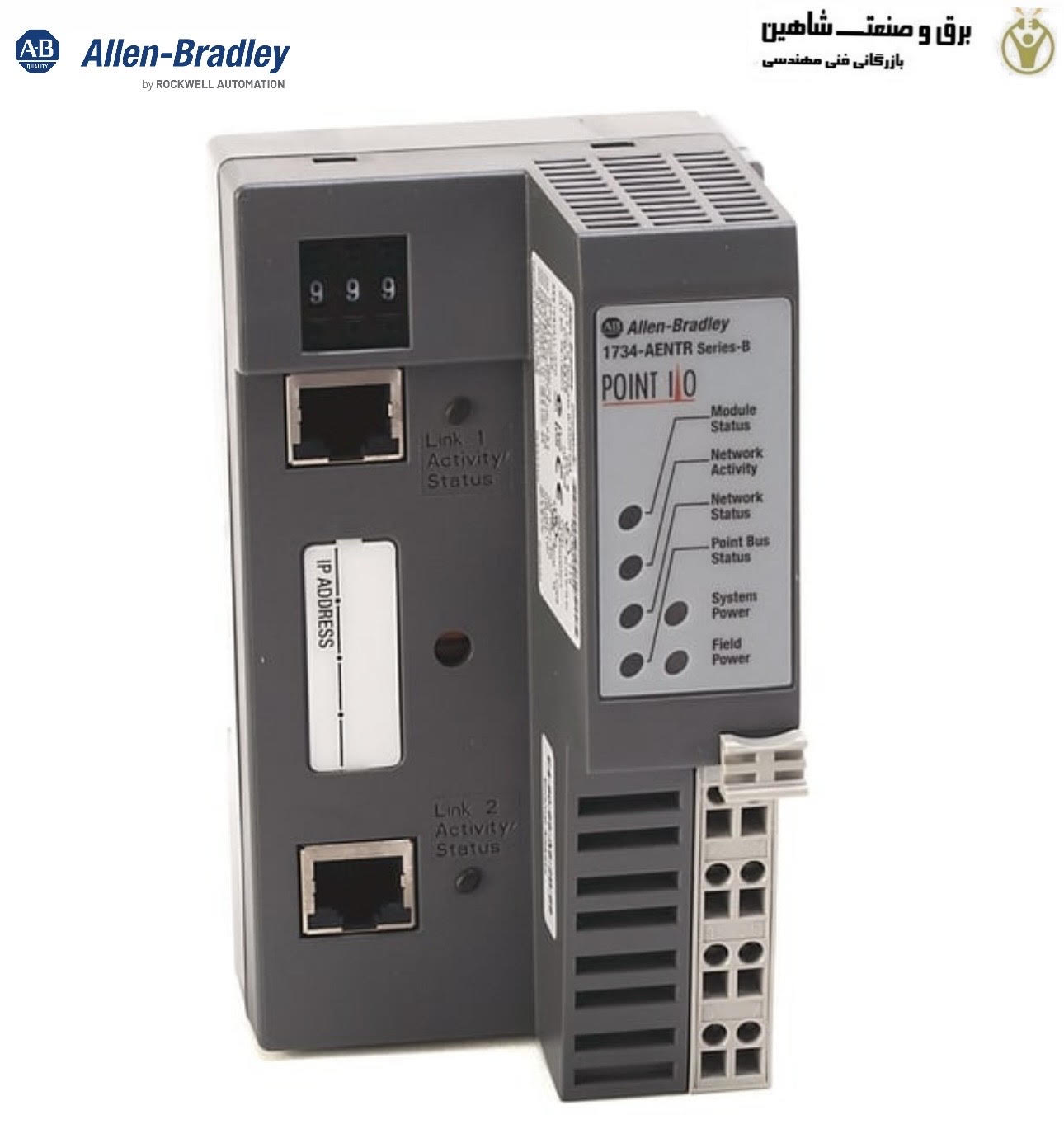

آداپتور ارتباطی دو پورته آلن بردلی allen bradley مدل 1734-AENTR، یک ماژول ارتباطی اترنت دوگانه Point I/O است. این ماژول از توپولوژی حلقه ای، ستاره ای و درختی و سرعت انتقال 10/100 مگابیت بر ثانیه در حالت Half یا Full-Duplex پشتیبانی می کند. این ماژول از نصب روی ریل DIN پشتیبانی می کند و به ولتاژ ورودی DC 24 ولت نیاز دارد. 1734-AENTR از پروتکل TCP/UDP/IP با اتصال فیزیکی برقرار شده با استفاده از کابل رده 5 یا رده 6 پشتیبانی می کند. این آداپتور از سرعت انتقال 10/100 مگابیت با عملکرد مذاکره خودکار پشتیبانی می کند.
آدرس IP را می توان از طریق کلیدهای thumbwheel یا با استفاده از ابزار BOOT-P DHCP اختصاص داد. در اکثر کاربردها، این ماژول با یک آدرس IP استاتیک پیکربندی می شود. با آدرس IP استاتیک، آدرس IP حتی اگر دستگاه خاموش باشد تغییر نمی کند. به عنوان یک جایگزین، می توان ماژول را با آدرس IP پویا پیکربندی کرد. با نوع آدرس پویا، آدرس IP هر بار که ماژول روشن و خاموش می شود تغییر می کند. این حالت در کاربردهایی با نیازهای بسیار خاص اعمال می شود زیرا ممکن است به دلیل تغییر ناگهانی آدرس IP منجر به خطاهای ارتباطی شود.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
کاربرد آداپتور ارتباطی دو پورته آلن بردلی allen bradley مدل 1734-AENTR
این ماژول در سمت چپ ترین قسمت یک سیستم POINT I/O نصب می شود و تنها ماژولی است که اتصال به شبکه و کنترل کننده اصلی را برقرار می کند. داده های I/O را از صفحه پشتی I/O محلی خود از طریق شبکه به کنترل کننده منتقل می کند. علاوه بر این، این آداپتور POINT I/O از ارتباط همزمان با ماژول های اسکنر مختلف پشتیبانی می کند. Allen-Bradley 1734-AENTR I/O یک آداپتور اترنت 2 پورت است که اتصال شبکه Ethernet/IP را با سرعت 10 تا 100 مگابیت بر ثانیه، به صورت نیم یا تمام دوطرفه فراهم می کند.
این دستگاه دارای ۲ پورت برای عبور، کانکتورهای RJ-45 رده ۵ که برای پشتیبانی از شبکه های حلقه ای یا زنجیره ای/خطی استفاده می شوند، و توپولوژی های شبکه درختی و ستاره ای موجود است. این پورت های اترنت به عنوان سوئیچ های تعبیه شده پیکربندی شده اند. این آداپتور بخشی از سری ۱۷۳۴ آداپتورهای ارتباطی ۲ پورت برای ماژول های POINT I/O است. از کابل جفت پیچ خورده رده ۵ برای رابط استفاده می شود. نیازی به جدول های زمان بندی و مسیریابی شبکه نیست. به علاوه، ۱۷۳۴-AENTR قادر است به طور همزمان از اتصالات چندین کنترل کننده پشتیبانی کند. آداپتور ۱۷۳۴-AENTR به صورت عمودی روی ریل DIN نصب و قرار می گیرد.
این دستگاه با سوئیچ های چرخشی قلمی که برای تنظیم آدرس شبکه استفاده می شوند، عرضه می شود. روش های دیگر برای تنظیم آدرس پروتکل اینترنت شبکه شامل بازیابی آدرس IP از یک حافظه غیرفرار و استفاده از یک سرور DHCP (تنظیم ماژول روی فعال بودن DHCP) است. برای جلوگیری از کنترل غیرمجاز یا از دست دادن کنترل، یک آدرس IP ثابت به آداپتور ورودی/خروجی اختصاص دهید. اگر از ابزار DHCP استفاده می شود، مطمئن شوید که با همان آدرس IP آداپتور پیکربندی شده است.
داده های فنی 1734-AENTR
- سازنده: آلن بردلی
- دسته بندی: PLCها
- وزن: 0.26 کیلوگرم (0.56 پوند)
- سری: POINT I/O
- نوع ماژول: ماژول آداپتور اترنت/IP
- ولتاژ ورودی: 24 ولت DC
- ولتاژ محفظه: باز
- دمای عملیاتی: -20 تا 60 درجه سانتیگراد
- نرخ ارتباط اترنت: 10/100 مگابیت بر ثانیه، Half یا Full-Duples
- حداکثر مصرف برق: 10.4 وات در 28.8 ولت DC
- محافظت در برابر اضافه ولتاژ ورودی: محافظت شده با پل معکوس
- ولتاژ ایزولاسیون: 50 ولت (پیوسته)
- حداکثر ظرفیت I/O توسعه: 63 ماژول، 31 اتصال مستقیم
