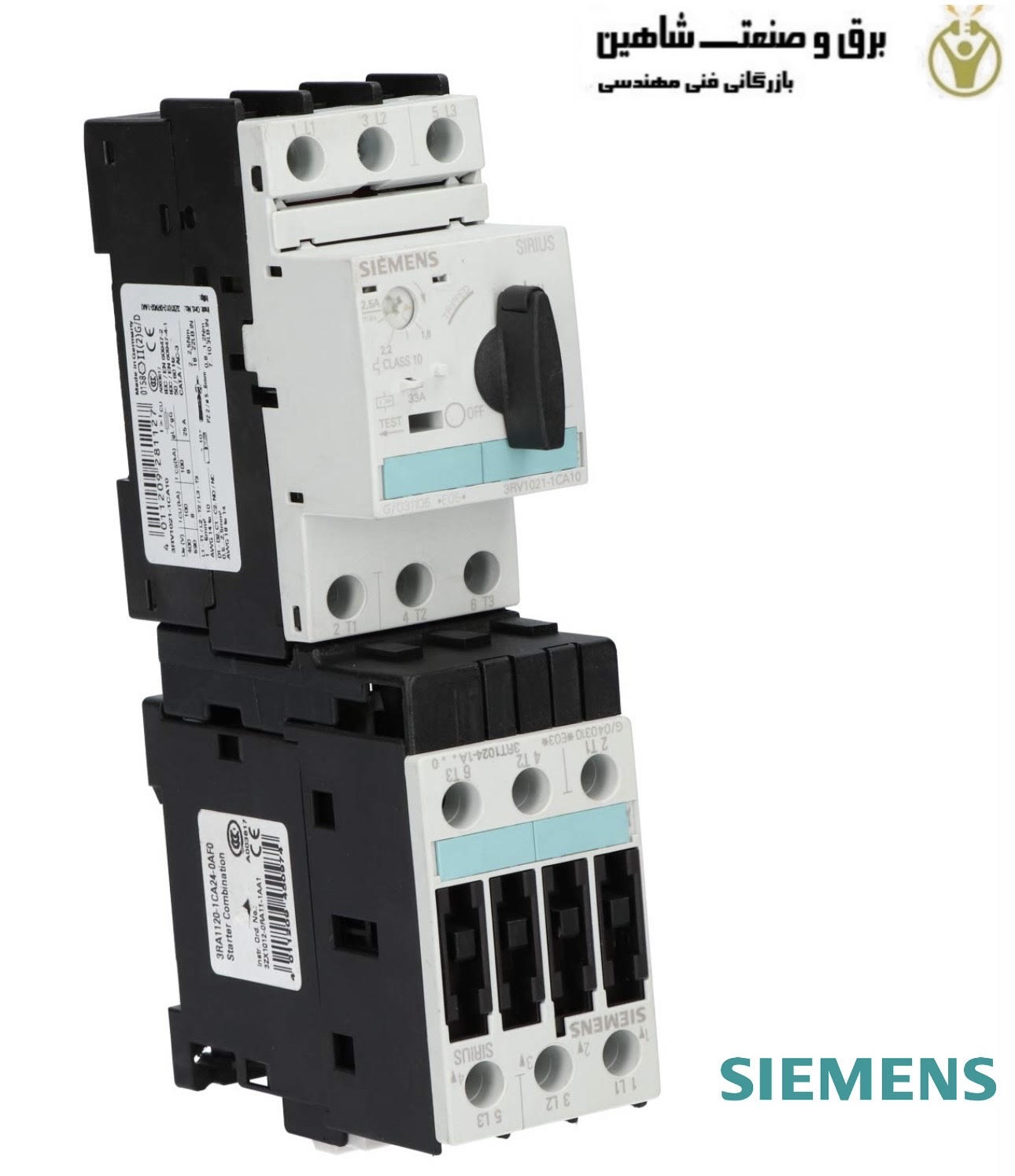

استارت موتور Siemens مدل 3RA1120-1CA24-0AF0 زیمنس

توضیحات

استارت موتور Siemens مدل 3RA1120-1CA24-0AF0 زیمنس با عرض باریک 22.5 میلی متری خود متمایز می شود که به طور قابل توجهی فضای مورد نیاز در کابین کنترل را کاهش می دهد. این باعث می شود استارت مستقیم 3RA1120-1CA24-0AF0 برای سیستم هایی با تعداد زیادی موتور کوچک تا 3.0 کیلو وات ایده آل باشد. با محدوده تنظیم گسترده 1.6-7 A و ولتاژ کنترل 230 ولت AC، استارت موتور 3RA1120-1CA24-0AF0 به عنوان یک استارت مستقیم برای درایوهای کوچک ایده آل است. استارت موتور 3RA1120-1CA24-0AF0 یک وسیله الکتریکی است که برای راه اندازی و خاموش کردن ایمن موتور استفاده می شود. استارت موتور 3RA1120-1CA24-0AF0 از اجزاء کلیدی در تجهیزات اتوماسیون صنعتی است که عملکرد اصلی آن عبارت است از:

• برای راه اندازی یا توقف ایمن یک موتور به کار می رود.
• برای معکوس کردن جهت یک موتور کاربرد دارد.
• برای محافظت از موتور در برابر ولتاژ پایین و جریان اضافه استفاده می شود.

نحوه کار استارت موتور Siemens مدل 3RA1120-1CA24-0AF0 زیمنس

استارت یک وسیله کنترلی است که برای تعویض موتور به صورت دستی یا خودکار استفاده می شود. برای کنترل ایمن روشن/خاموش موتورهای الکتریکی با ایجاد یا شکستن کنتاکت های آن استفاده می شود. استارت دستی برای موتورهای کوچکتر استفاده می شود که در آن اهرم دستی به صورت دستی کار می کند (موقعیت کنتاکت ها را به حالت روشن یا خاموش منتقل کنید). عیب این نوع استارت ها این است که بعد از پاور فایرلر باید روشن شوند. به عبارت دیگر، برای هر عملیات (روشن یا خاموش) به کنترل دستی نیاز دارد. گاهی اوقات، این عملیات ممکن است منجر به جریان های زیاد در سیم پیچ موتور شود که ممکن است موتور را بسوزاند. به همین دلیل است که در بیشتر مواردی که از استارت های موتور جایگزین دیگری مانند استارت های اتوماتیک استفاده می شود، توصیه نمی شود.

از طرف دیگر، استارت‌ های اتوماتیک که از رله‌ های الکترومکانیکی و کنتاکتورها ساخته می شوند، برای روشن/خاموش کردن موتور به کار می روند. هنگامی که جریان از سیم پیچ های کنتاکتور عبور می کند، انرژی می گیرد و میدان الکترومغناطیسی تولید می کند که کنتاکت ها را می کشد یا فشار می دهد تا سیم پیچ های موتور را به منبع تغذیه وصل نماید.

دکمه های فشاری استارت و استاپ متصل به موتور و استارت را می توان برای عملکرد روشن و خاموش موتورها استفاده کرد. سیم‌پیچ‌های کنتاکتور را می‌توان با فشار دادن دکمه توقف که منجر به قطع برق سیم‌پیچ می‌شود، خاموش کرد. به این ترتیب، کنتاکت کنتاکتور به دلیل آرایش فنر به حالت عادی خود برمی گردد که منجر به خاموش شدن موتور می شود. در صورت قطع برق یا خاموش شدن دستی، موتور به طور خودکار روشن نمی شود تا زمانی که موتور را به صورت دستی با فشار دادن دکمه فشار شروع کنیم. نمودار زیر نحوه عملکرد استارت موتور DOL را برای عملکرد ON/OFF نشان می دهد.
