توضیحات

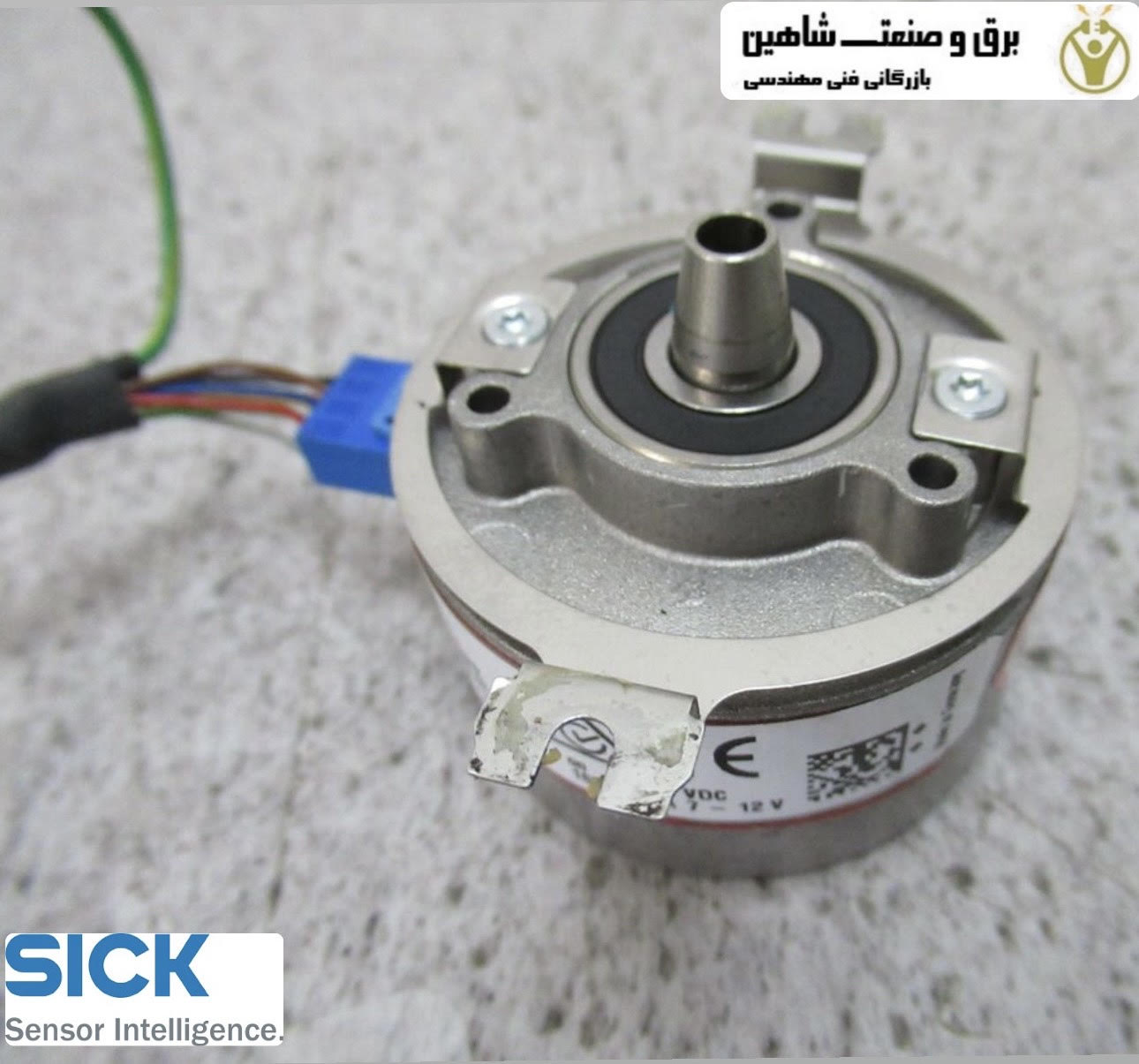

انکودر بازخورد موتور sick مدل srm50-hfa0-k22 در موتورها برای اندازه گیری سرعت و ثبت موقعیت شفت موتور تعبیه شده است. انتقال بسیار سریع داده بین سیستم بازخورد موتور و کنترل کننده سرعت، به عنوان مثال، عملکرد صاف آسانسور یا سطوح و لبه های شیشه ای روی قطعات کار را در طی فرآیندهای آسیاب کردن ماشین تضمین می کند. سیستم های بازخورد موتور همچنین ربات های تولیدی را قادر می سازد تا حرکات دقیقی انجام دهند. انکودر بازخورد موتور srm50-hfa0-k22 یکی از تجهیزات اتوماسیون صنعتی پرکاربرد است.
مشخصات فنی انکودر بازخورد موتور sick مدل srm50-hfa0-k22
- مرحله اندازه گیری: 0.3 ″ برای درونیابی سیگنال های سینوسی/کسینوس با، e. g.، 12 بیت
- غیر خطی انتگرال: نوع. ± 45 اینچ، محدودیت های خطا برای ارزیابی دوره سینوسی/کسینوس، بدون کشش مکانیکی کوپلینگ استاتور
- غیر خطی بودن دیفرانسیل: ± 7″
- سرعت عملیاتی: ≤ 6000 دقیقه-1، که تا آن حد می توان موقعیت مطلق را به طور قابل اعتماد تولید کرد
- فضای حافظه موجود: 1792 بایت
- دقت سیستم: ± 52 ″
- نوع اتصال: کانکتور نر، 8 پین، شعاعی
- ولتاژ تغذیه: 7 ولت DC … 12 ولت DC
- ولتاژ تغذیه پیشنهادی: 8 ولت DC
- مصرف برق: 80 میلی آمپر 1)
- فرکانس خروجی برای سیگنال های سینوسی/کسینوس: ≤ 200 کیلوهرتز
- MTTF: میانگین زمان شکست خطرناک: 235 سال (EN ISO 13849) 2)
- نسخه شفت: شفت پلاگین
- نوع فلنج / کوپلینگ استاتور: پشتیبانی لاستیکی، پشتیبانی لاستیکی
- وزن: ≤ 0.2 کیلوگرم
- ممان اینرسی روتور: 10 gcm²
- سرعت عملیات: ≤ 12000 دقیقه-1
- شتاب زاویه ای: ≤ 200000 راد بر ثانیه
- گشتاور عملیاتی: 0.2 Ncm
- گشتاور راه اندازی: + 0.4 Ncm
- حرکت مجاز عنصر درایو، ایستا:
± 0.3 میلی متر شعاعی
± 0.75 میلی متر محوری - حرکت مجاز عنصر درایو، پویا:
± 0.1 میلی متر شعاعی
± 0.2 میلی متر محوری - حرکت زاویه ای عمود بر محور چرخشی، ایستا 0.005 ± میلی متر بر میلی متر
- حرکت زاویه ای عمود بر محور چرخشی، دینامیکی ± 0.0025 mm/mm
- عمر بلبرینگ: 3.6 x 109 دور
- محدوده دمای کارکرد: -30 درجه سانتیگراد … +115 درجه سانتیگراد
- محدوده دمای نگهداری: -40 درجه سانتیگراد … +125 درجه سانتیگراد، بدون بسته بندی
- رطوبت/تراکم نسبی: 90 درصد، تراکم مجاز نیست
- مقاومت در برابر ضربه: 100 گرم، 10 میلی ثانیه، 10 میلی ثانیه (طبق استاندارد EN 60068-2-27)
- محدوده فرکانس مقاومت در برابر لرزش: 20 گرم، 10 هرتز … 2000 هرتز (EN 60068-2-6)
- EMC: طبق EN 61000-6-2 و EN 61000-6-3 1)
- رتبه بندی محفظه IP40، با کانکتور جفت درج شده (IEC 60529)
