توضیحات

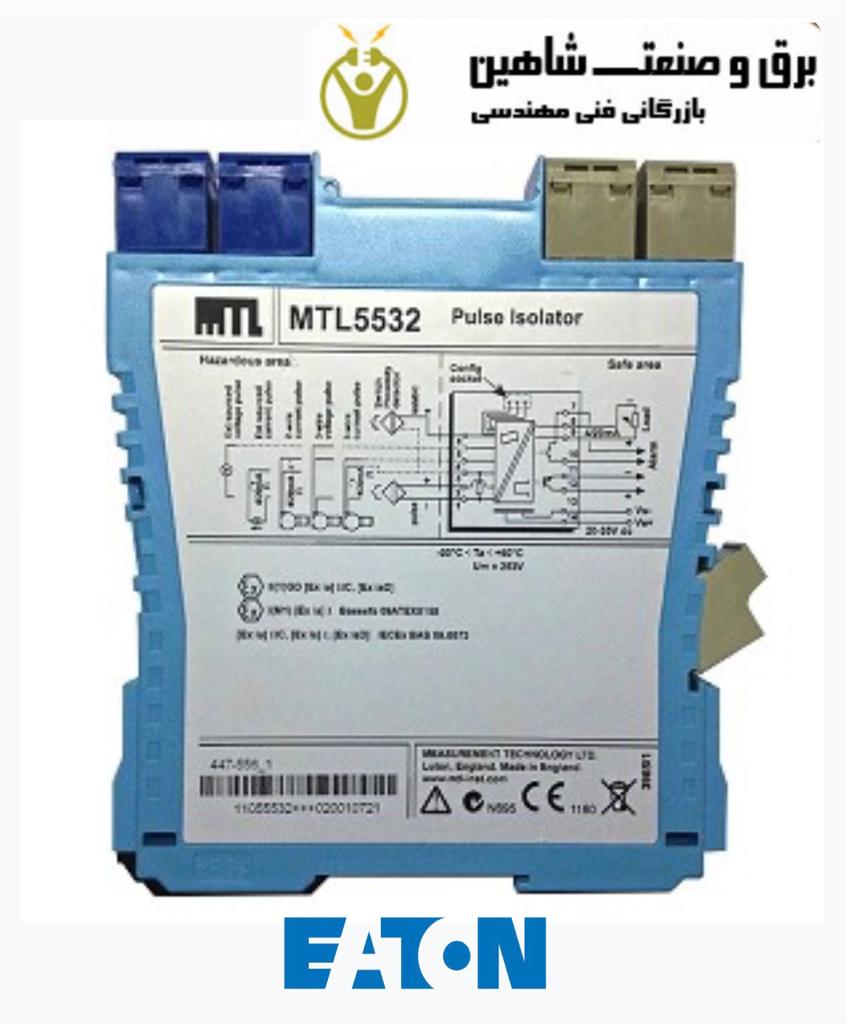

ایزولاتور MTL-Eaton مدل 5532 ام تی ال ایتون-بریر یک آشکارساز است که به منظور تشخیص و شناسایی تماس های مکانیکی در منطقه خطرناک طراحی شده است. این ایزولاتور پالس ها را از سوئیچ، آشکارساز مجاورت، جریان جدا می کند. این قطعه برای برنامه های کاربردی با ضربان نبض بالا و سریع ایده آل است زیرا زمان پاسخ، با تکرار پالس ها در ناحیه امن، یک آنالوگ خروجی متناسب با فرکانس نیز همراه با یک رله ارائه می دهد. خروجی، ممکن است با کامپیوتر شخصی پیکربندی شود تا به عنوان زنگ هشدار عمل کند.
مشخصات فنی ایزولاتور MTL-Eaton مدل 5532 ام تی ال ایتون-بریر
مشخصات فنی برای ایزولاتور MTL-Eaton مدل 5532 ایتون شامل موارد زیر می باشد.
ورودی
سوئیچ ورودی:
در صورت بسته بودن سوئیچ، خروجی روشن است.
ورودی آشکارساز مجاورت:
تحریک: 7.0 تا 9.0 ولت dc از 1kΩ اسمی
خروجی روشن اگر ورودی > 2.1mA* (< 2kΩ)
خروجی خاموش اگر ورودی < 1.2mA* (> 10kΩ)
پسماند سوئیچینگ: 0.2 میلی آمپر (650Ω) اسمی
* استانداردهای NAMUR و BS EN 60947–5–6:2001
ورودی پالس فعلی:
منبع تغذیه: 16.5 ولت dc در 20 میلی آمپر
جریان اتصال کوتاه: 24 میلی آمپر
خروجی: Iin > 9.0mA = ON، Iin < 7.0mA = OFF
هیسترزیس سوئیچینگ: 0.5 میلی آمپر
ورودی پالس ولتاژ
امپدانس ورودی: > 10kΩ
ولتاژ نقطه سوئیچینگ (Vsp): 3، 6 یا 12 ولت اسمی
(کاربر با سوئیچ های کنار ماژول قابل انتخاب است)
خروجی: Vin > Vsp = ON، Vin < Vsp = OFF
هیسترزیس سوئیچینگ: 100mV + (0.1 x Vsp) معمولی
خروجی پالس ناحیه ایمن
حداکثر تاخیر: 10µs
حداکثر ولتاژ حالت خاموش: 35 ولت
حداکثر جریان نشتی خاموش: 10µA
حداکثر مقاومت در حالت روشن: 25Ω
حداکثر جریان روشن: 50 میلی آمپر
در صورت قطعی عرضه، خروجی را خاموش کنید
توجه: سیگنال LFD از دیود زنر در برابر بارهای القایی محافظت می شود
خروجی جریان منطقه امن
تأخیر ضبط ورودی: 2 دوره سیگنال (5 میلی ثانیه دقیقه)
محدوده سیگنال: 4 تا 20 میلی آمپر
محدوده زیر/بیش از 0 تا 22 میلی آمپر
مقاومت بار: 0 تا 450Ω @20mA
مقاومت خروجی:> 1MΩ
ریپل: <50µA پیک به اوج
دقت: بهتر از 20µA در 20 درجه سانتیگراد
تغییر دما: < 1µA/°C
زمان افزایش (10٪ – 90٪)، پس از تغییر مرحله): 60 میلی ثانیه
