توضیحات

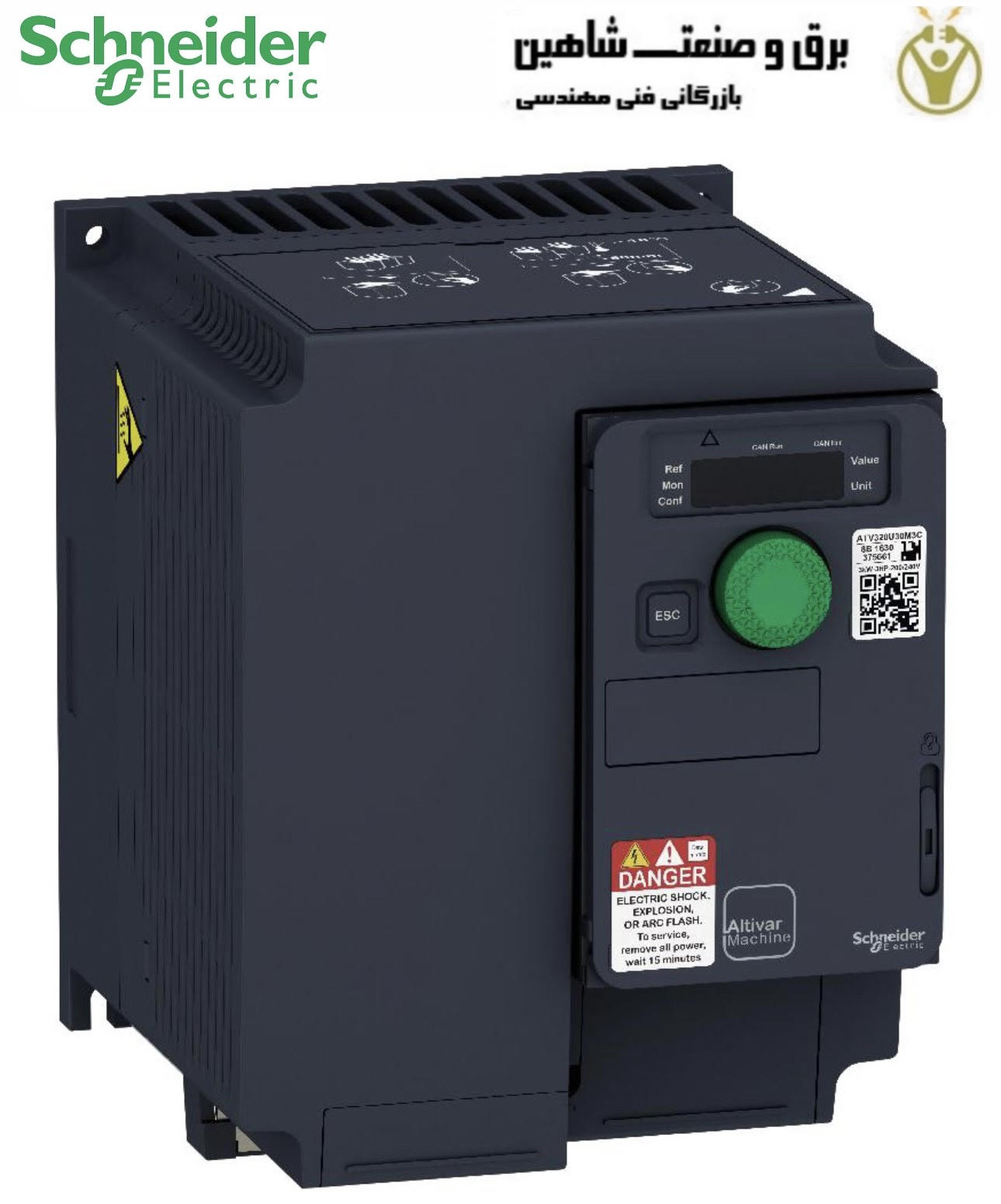

اینورتر فرکانس SCHNEIDER مدل ATV320U15N4C اشنایدر کد درخواستی ATV312HU15N4 با سرعت متغیر Altivar 320 می تواند موتورهای 3 فاز سنکرون و آسنکرون را تغذیه کند. ضریب فرم فشرده آن امکان انباشتن عمودی درایوها در داخل قاب ماشین را فراهم می کند. این دستگاه با توان نامی تا 1.5 کیلو وات / 2 اسب بخار و ولتاژ نامی از 380 ولت تا 500 ولت AC کار می کند. طراحی قوی آن با بردهای مدار چاپی با پوشش IEC 60721-3-3 کلاس 3C3 اجازه می دهد تا در دسترس بودن دستگاه را در شرایط محیطی سخت، به عنوان مثال در دمای محیط تا 60 درجه سانتیگراد بدون نیاز به خنک کننده اضافی، افزایش دهید. اینورتر فرکانس SCHNEIDER مدل ATV320U15N4C از اجزاء ضروری در تجهیزات اتوماسیون صنعتی به شمار می رود.
این اینورتر دارای عملکردهای مناسب برای رایج ترین کاربردها، از جمله دقت گشتاور و سرعت در سرعت بسیار کم، عملکرد دینامیکی بالا با کنترل بردار شار بدون سنسور و محدوده فرکانس گسترده برای موتورهای پرسرعت است. همچنین دارای اتصال موازی موتورها و درایوهای ویژه با استفاده از نسبت ولتاژ/فرکانس و دقت سرعت استاتیک و صرفه جویی در انرژی برای موتورهای سنکرون حلقه باز است. نرمافزار درایو شامل 5 عملکرد ایمنی است که به ماشینها کمک میکند تا الزامات ایمنی را برآورده کنند، خواه همراه با ماژول ایمنی Preventa استفاده شوند یا نه. این عملکردهای ایمنی با استفاده از نرم افزار SoMove پیکربندی می شوند. Altivar Machine ATV320 برای سازندگان تجهیزات اصلی (OEMs) طراحی شده است که الزامات کاربردی ساده و پیشرفته را برآورده می کند که برای بسته بندی، جابجایی مواد، نساجی، کار مواد، محرک های مکانیکی و بالابرها پوشش داده می شود.
اینورتر فرکانس ATV320U15N4C مطابق با استانداردهای بین المللی IEC/EN 61800-5-1 و IEC/EN 61800-3 (ایمنی و انتشارات EMC هدایت شده و تابشی) طراحی شده است. همچنین دارای گواهینامه CE، UL، CSA، NOM، EAC و RCM است. لوازم جانبی نصب و گزینههای خارجی (مقاومتهای ترمز، چوکهای خط، چوکهای موتور، فیلترهای EMC اضافی) با درایوهای Altivar Machine ATV320 در دسترس هستند. نوع لوازم جانبی و آپشن های خارجی به رتبه درایو بستگی دارد. به لطف 4 سوراخ ثابت برای نصب در موقعیت عمودی (+/- 10 درجه) روی یک پانل طراحی شده است. این به طور کامل در داخل ماشین EcoStruxure Schneider Electric از طریق DTM یکپارچه شده است. پیکربندی، کنترل و تشخیص درایوهای ATV320 به طور مستقیم در نرم افزارهای SoMachine و SoMove با استفاده از همان نرم افزار آجر (DTM) امکان پذیر است.
ویژگی های اینورتر فرکانس SCHNEIDER مدل ATV320U15N4C اشنایدر
- صرفه جویی در زمان و مکان
- زمان خرابی و هزینه های نگهداری کمتر
- بهینه شده برای کاربردهای تهویه و پمپاژ: تا 30٪ صرفه جویی در انرژی
- اتصال پیشرفته سرمایه گذاری اولیه شما را کاهش می دهد و در عین حال انعطاف در طراحی را حفظ می کند
- کنترل موتورهای آسنکرون و سنکرون از جمله موتورهای IE2، IE3 و PM
- عملکرد زیست محیطی محصول
مشخصات فنی
- سازنده: SCHNEIDER ELECTRIC
- نوع ماژول: اینورتر برداری
- حداکثر قدرت موتور: 1.5 کیلو وات
- ولتاژ خروجی اینورتر: 3 x 400 ولت AC
- ولتاژ بین فازها (برای سیستم سه فاز): 3×380…500V AC
- ویژگی های ورودی 1: تنظیم سرعت چرخشی با سیگنال 0 … 10 ولت، 4 … 20 میلی آمپر، 0 … 20 میلی آمپر
- ولتاژ خروجی: 0…10 ولت
- اتصال برق: پایانه های پیچ
- نصب: برای نصب روی دیوار
- روش برنامه نویسی: صفحه کلید، کامپیوتر
- تعداد ورودی: 9 عدد
- تعداد ورودی آنالوگ: 3
- دمای کارکرد: -10…50 درجه سانتی گراد
- فرکانس خروجی: 0.1…599 هرتز
- امتیاز فعلی: 4.1A
- تعداد خروجی آنالوگ: 1
- رتبه IP: IP20
- تعداد خروجی: 4 عدد
- سری سازنده: ATV320 Compact
- ویژگی های درایور: فیلتر EMC یکپارچه
- نام تجاری: Altivar
