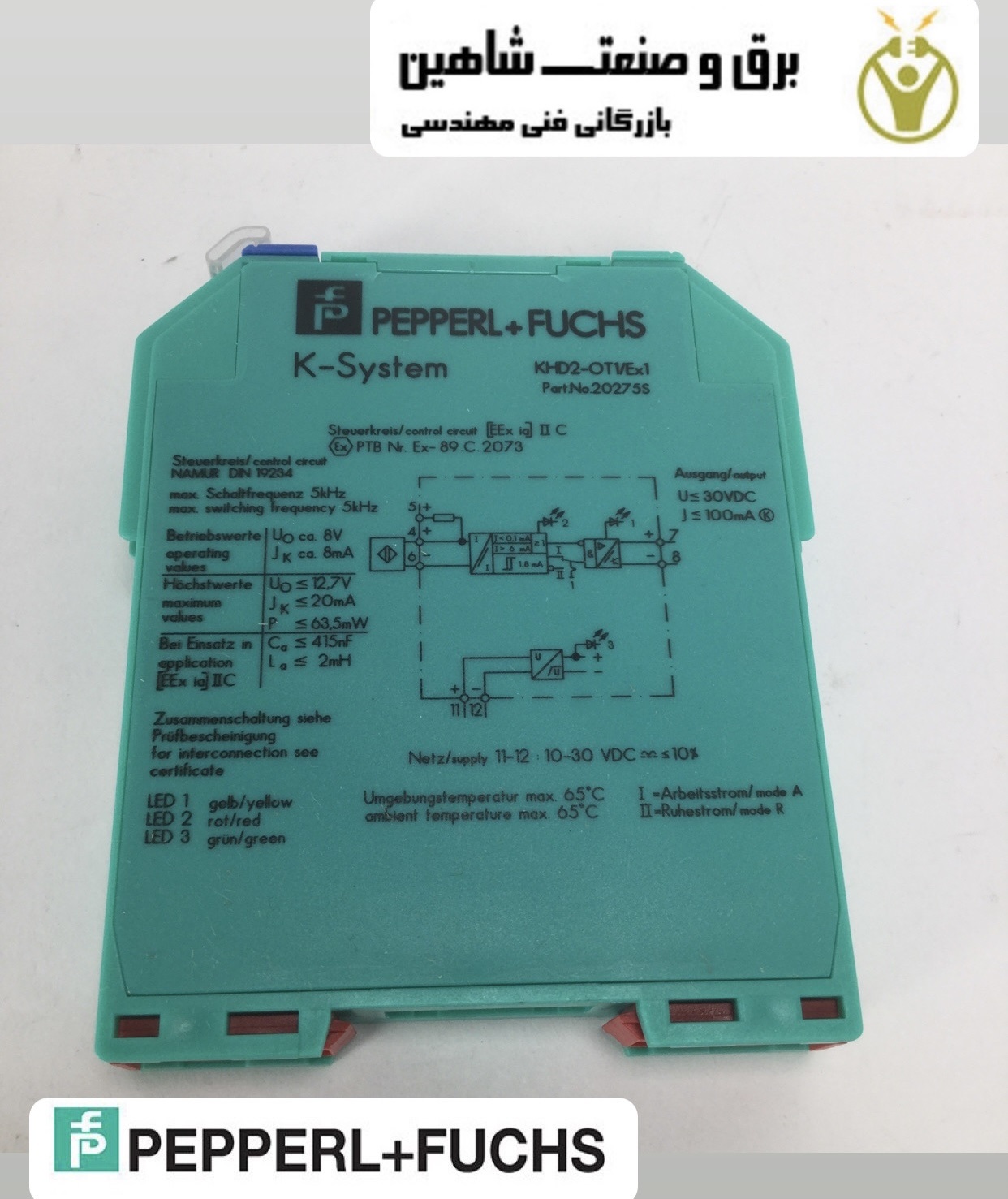

بریر و امپلی فایر Pepperl+Fuchs مدل KHD2-OT1-EX1 کد 20275s پپرل فوکس

توضیحات

بریر و امپلی فایر Pepperl+Fuchs مدل KHD2-OT1-EX1 کد 20275s پپرل فوکس یا تقویت کننده ایزوله از هدایت الکتریکی بین دو مداری که هنوز هم قرار است توان یا سیگنال را بین یکدیگر مبادله کنند، جلوگیری می کند. این تقویت کننده اندازه گیری به اصطلاح از جداسازی گالوانیکی استفاده می کند. به عنوان مثال، یک منطقه خطر انفجار را می توان به طور ایمن در برابر یک منطقه بدون خطر انفجار محافظت کرد. از آن به عنوان تقویت کننده ایزوله نیز یاد می شود. این لزوما یک تقویت ولتاژ نیست. می تواند منجر به تقویت سیگنال بسیار مطلوب شود. تقویت کننده سوئیچ ایزوله Pepperl+Fuchs مدل KHD2-OT1-EX1 کد 20275s در دسته تجهیزات اتوماسیون صنعتی ضروری قرار دارد.

جداساز های سوئیچ برق سنسور مجاورتی را در یک منطقه خطرناک تامین می کنند، جریان متناسبی را دریافت می کنند، سیگنال های ورودی را به سیگنال های خروجی دیجیتال تبدیل می کنند و سیگنال های سوئیچینگ را به یک دستگاه کنترل مانند DCS یا PLC منتقل می کنند. جداساز سوئیچ از سه جزء اصلی تشکیل شده است: منبع تغذیه، تقویت کننده سوئیچ ترانزیستوری و مرحله خروجی. عایق گالوانیکی مدارهای ورودی، خروجی و منبع تغذیه را از هم جدا می کند.

مرحله ورودی ایزولاتور مطابق با DIN EN60947 (NAMUR) طراحی شده است. این بدان معناست که ولتاژ باقیمانده در عملکرد عادی تقریباً 8 VDC و جریان اتصال کوتاه تقریباً 8 میلی آمپر است. نقاط سوئیچ معمولا بین 1.2-2.1 میلی آمپر هستند.

بسیاری از جداکننده‌های Pepperl+Fuchs برای مدار ناحیه خطرناک، نظارت بر اتصال کوتاه و شکست سرب اختیاری را ارائه می‌دهند. این جداکننده ها دارای سه خروجی هستند که با استفاده از سوئیچ حالت عملکرد می توان آنها را معکوس کرد: خروجی های رله، ترانزیستور فعال و ترانزیستور غیرفعال.

بریر و امپلی فایر Pepperl+Fuchs مدل KHD2-OT1-EX1 کد 20275s پپرل فوکس چگونه کار می کند؟

آنها سوئیچ هایی با یک بخش فرستنده و یک گیرنده هستند. فرستنده و گیرنده بر روی پتانسیل های مختلف کار می کنند، فرستنده بر روی پتانسیل اندازه گیری. در حالی که منبع برق با استفاده از ترانسفورماتور به صورت گالوانیکی جدا می شود، انتقال به صورت الکتریکی عایق بندی می شود. جداسازی گالوانیکی مورد نیاز کل سیستم با انتقال سیگنال مورد نظر را می توان با استفاده از روش های مختلف کوپلینگ به دست آورد.

در کوپلینگ القایی، از القای الکترومغناطیسی برای انتقال سیگنال به عنوان یک ضد القاء استفاده می شود. ترانسفورماتور متشکل از دو قرقره استفاده می شود.
در کوپلینگ خازنی از ظرفیت الکتریکی متقابل (سازگاری) برای انتقال سیگنال استفاده می شود.

کوپلینگ نوری از طریق یک جفت کننده نوری از انتقال سیگنال های DC از طریق به اصطلاح هدایت نور استفاده می کند. یک دیود انتقال دهنده به ترانزیستور گیرنده هدایت می شود.
تقویت کننده های ایزوله با کوپلینگ های مختلف در عناصر ساخت و ساز تمام شده پردازش می شوند.

تقویت کننده های سوئیچ ایزوله برای استفاده برای دستیابی به جداسازی گالوانیکی در مناطق مرتبط با ایمنی در حالی که سیگنال های کنترلی را به طور همزمان ارسال می کنند، به عنوان مثال در تاسیسات پزشکی، مناسب هستند.
