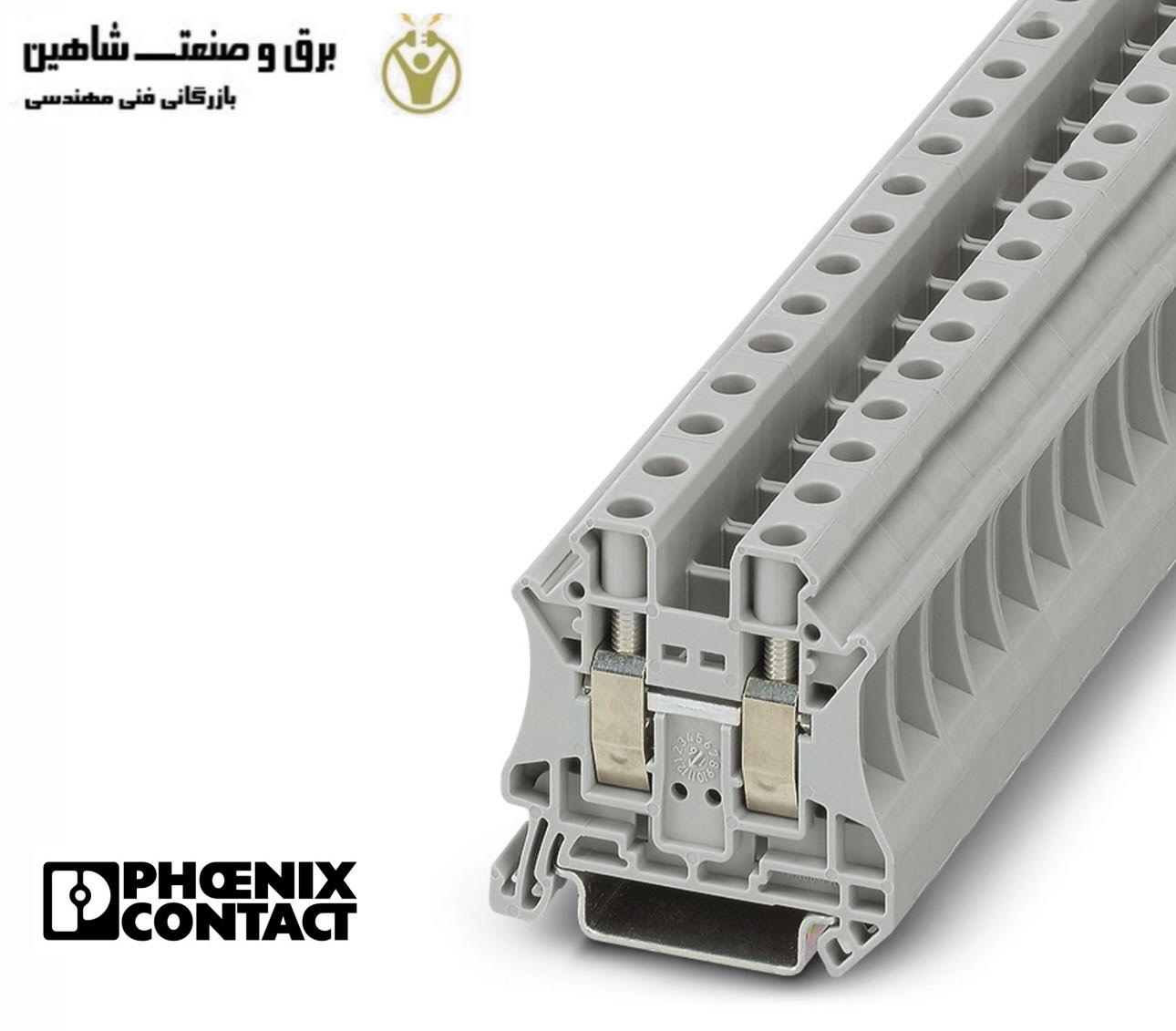

بلوک ترمینال ورودی Phoenix مدل 3044160 فونیکس یک اتصال دهنده الکتریکی است که برای اتصال سیم ها یا هادی ها استفاده می شود تا جریان الکتریکی به آرامی هدایت شود. طراحی بلوک ترمینال مستقیم اجازه می دهد تا سیم ها مستقیماً از ترمینال عبور کنند و فرآیند اتصال بدون عملیات پیچیده نسبتاً ساده است. از آنجایی که نیازی به خم شدن سیم اضافی نیست، بلوک های ترمینال ورودی اغلب از مزیت نصب سریع برخوردار هستند و برای موقعیت هایی که اتصالات با راندمان بالا مورد نیاز است مناسب هستند. مناسب برای فضاهای فشرده، طراحی بلوک ترمینال مستقیم نسبتا فشرده و مناسب برای موقعیت هایی است که فضا محدود است، مانند داخل تجهیزات الکتریکی یا سایر محیط های کاری باریک.
اتصال الکتریکی قابل اعتماد، بلوک های ترمینال ورودی معمولاً از مواد فلزی ساخته می شوند تا اتصال الکتریکی قابل اعتماد را تضمین کنند و از قطع جریان یا اتصال ضعیف جلوگیری کنند. بلوک ترمینال ورودی 3044160 از کاربردی ترین ابزارها در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی بلوک ترمینال ورودی Phoenix مدل 3044160 فونیکس
- نوع محصول: بلوک ترمینال ورودی
- خانواده محصول: UT
- حوزه کاربرد: صنعت راه آهن
ماشین سازی
مهندسی کارخانه
صنعت فرآیند - تعداد اتصالات: 2
- تعداد ردیف: 1
- پتانسیل ها: 1
- رده اضافه ولتاژ: III
- درجه آلودگی: 3
- ولتاژ نامی سرج: 8 کیلو ولت
- حداکثر اتلاف توان برای شرایط اسمی: 1.82 وات
- تعداد اتصالات در هر سطح: 2
- سطح مقطع اسمی: 10 میلی متر مربع
- رزوه پیچ: M4
- طول نوار: 10 میلی متر
- گیج استوانه ای داخلی: A6
- اتصال در acc. با استاندارد: IEC 60947-7-1
- سطح مقطع هادی صلب: 0.5 میلی متر مربع … 16 میلی متر مربع
- مقطع AWG: 20 … 6 (تبدیل شده مطابق با IEC)
- سطح مقطع هادی انعطاف پذیر: 0.5 میلی متر مربع … 16 میلی متر مربع
- سطح مقطع هادی، انعطاف پذیر [AWG] :20 … 6 (تبدیل شده مطابق با IEC)
- سطح مقطع هادی انعطاف پذیر (فرول بدون آستین پلاستیکی): 0.5 میلی متر مربع … 10 میلی متر مربع
- سطح مقطع هادی انعطاف پذیر (فرول با آستین پلاستیکی): 0.5 میلی متر مربع … 10 میلی متر مربع
- 2 هادی با سطح مقطع یکسان، جامد: 0.5 میلی متر مربع … 4 میلی متر مربع
- 2 هادی با سطح مقطع یکسان، انعطاف پذیر: 0.5 میلی متر مربع … 4 میلی متر مربع
- 2 هادی با سطح مقطع یکسان، انعطاف پذیر، با فرول بدون آستین پلاستیکی: 0.5 میلی متر مربع … 2.5 میلی متر مربع
- 2 هادی با سطح مقطع یکسان، انعطاف پذیر، با فرول TWIN با آستین پلاستیکی: 0.5 میلی متر مربع … 6 میلی متر مربع
- جریان اسمی: 57 A
- حداکثر جریان بار: 76 A (با سطح مقطع هادی 16 میلی متر مربع)
- ولتاژ اسمی: 1000 ولت
- سطح مقطع اسمی: 10 میلی متر مربع
- محدوده دمای کارکرد: -60 درجه سانتیگراد … 110 درجه سانتیگراد
- جریان نامی: 54 A
- حداکثر جریان بار: 69 A
- مقاومت تماس: 0.16 mΩ
- محدوده گشتاور: 1.5 نیوتن متر … 1.8 نیوتن متر
- سطح مقطع اسمی: 10 میلی متر مربع
- سطح مقطع AWG: 8
- ظرفیت اتصال صلب: 0.5 میلی متر مربع … 16 میلی متر مربع
- ظرفیت اتصال AWG: 20 … 6
- ظرفیت اتصال انعطاف پذیر: 0.5 میلی متر مربع … 10 میلی متر مربع
- ظرفیت اتصال AWG: 20 … 8
- 2 هادی با سطح مقطع یکسان، جامد: 0.5 میلی متر مربع … 4 میلی متر مربع
- 2 هادی با سطح مقطع یکسان AWG صلب: 20 … 12
- 2 هادی با سطح مقطع یکسان، رشته ای: 0.5 میلی متر مربع … 4 میلی متر مربع
- 2 هادی با سطح مقطع یکسان AWG انعطاف پذیر: 20 … 12
- رنگ: خاکستری (RAL 7042)
- درجه اشتعال طبق UL 94: V0
- گروه مواد عایق: I
- مواد عایق: PA
- کاربرد مواد عایق استاتیک در سرما: -60 درجه سانتیگراد
- شاخص دمای مواد عایق (DIN EN 60216-1 (VDE 0304-21)): 125 درجه سانتی گراد
- شاخص دمای نسبی مواد عایق (Elec., UL 746 B): 130 درجه سانتی گراد
- حفاظت در برابر آتش برای وسایل نقلیه ریلی (DIN EN 45545-2) R22: HL 1 – HL 3
- حفاظت در برابر آتش برای وسایل نقلیه ریلی (DIN EN 45545-2) R23: HL 1 – HL 3
- حفاظت در برابر آتش برای وسایل نقلیه ریلی (DIN EN 45545-2) R24: HL 1 – HL 3
- حفاظت در برابر آتش برای وسایل نقلیه ریلی (DIN EN 45545-2) R26: HL 1 – HL 3
- گرمای انتشار NFPA 130 (ASTM E 1354): 27.5 MJ/kg
- قابلیت اشتعال سطحی NFPA 130 (ASTM E 162): تصویب شده است
- چگالی نوری خاص دود NFPA 130 (ASTM E 662): گذشت
- سمیت گاز دود NFPA 130 (SMP 800C): گذشت
