توضیحات

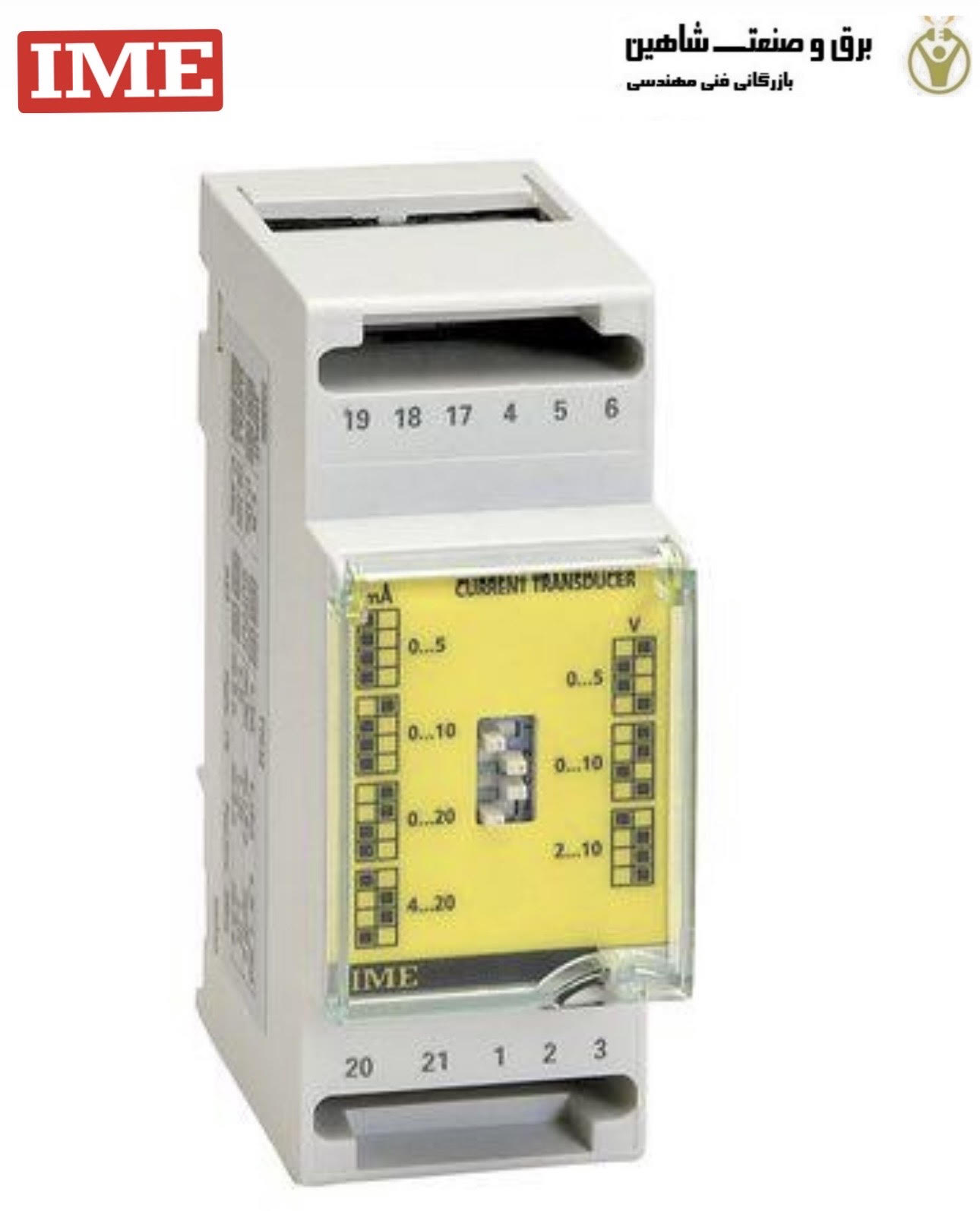

ترانسدیوسر جریان ime مدل TM3IL20 آی ام ای، دستگاهی است که جریان را به یک سیگنال الکتریکی استاندارد صنعتی متناسب تبدیل می کند. اساساً مبدل جریان از چهار بخش تشکیل شده است: جزء حساس، جزء تبدیل، مدار تبدیل و مدار قدرت. جریان وارد می شود که معمولاً جریان، ولتاژ، فرکانس، توان و غیره است. سپس جزء حساس پارامتر الکتریکی را تشخیص داده و سیگنالی می دهد. پس از آن سیگنال به جزء تبدیل منتقل می شود که می تواند سیگنال را به یک سیگنال جریان کوچک تبدیل کند. سپس به مدار تبدیل منتقل می شود که سیگنال جریان کوچک را پردازش کرده و یک سیگنال الکتریکی استاندارد صنعتی ارائه می دهد که معمولاً 0-5 ولت، 4-20 میلی آمپر، RS485 است. در پایان، سیگنال خروجی به تجهیزات ترمینال مانند نمایشگر، PLC، واحد هشدار، کنترل اتوماسیون و غیره می رود. مبدل جریان معمولاً دارای یک مدار قدرت است که توان مورد نیاز برای جزء تبدیل و مدار تبدیل را فراهم می کند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
داده های فنی TM3IL20
- Tema I4
- مبدل جریان متناوب تک فاز با خروجی قابل انتخاب
- ابعاد: ۲ ماژول DIN
- ورودی: ۱.۲ آمپر
- خروجی: ۰÷۵ میلی آمپر/۰÷۱۰ میلی آمپر/۰÷۲۰ میلی آمپر/۴÷۲۰ میلی آمپر/۰÷۵ ولت/۰÷۱۰ ولت/۲÷۱۰ ولت (قابل انتخاب)
- ورودی کمکی: ۱۵۰÷۲۵۰ ولت مستقیم
کاربردهای ترانسدیوسر جریان ime مدل TM3IL20 آی ام ای
- عملکرد ایزوله.
در طراحی ترانسدیوسر جریان TM3IL20، جریان ورودی کاملاً از جریان خروجی ایزوله است. همانطور که در محیط صنعت، تداخل های زیادی وجود دارد که باعث می شوند سیگنال های اندازه گیری دقیق نباشند. استفاده از مبدل جریان می تواند از شر تداخل ها خلاص شود، بنابراین سیگنال خروجی می تواند به طور کامل سیگنال اندازه گیری شده را نشان دهد. - عملکرد تبدیل.
این مبدل جریان می تواند هر جریان الکتریکی غیر استاندارد را به سیگنال الکتریکی استاندارد صنعتی تبدیل کند، که برای استفاده از تجهیزات ترمینال بسیار آسان تر است. - سیگنال را برای انتقال در مسافت های طولانی تقویت کند.
مبدل جریان ime می تواند جریان ضعیف را به سیگنال استاندارد با دریافت آسان تقویت کند، بنابراین سیگنال خروجی می تواند برای مسافت های طولانی منتقل شود، مانند سیگنال 4-20 میلی آمپر که می تواند تا 1000 متر منتقل شود. - عملکرد ایمنی.
هنگامی که مبدل جریان تحت تأثیر ولتاژ یا جریان بالا قرار می گیرد، به حالت حفاظت می رود، فرآیند تبدیل را قطع می کند و بین ورودی و خروجی کاملاً ایزوله می شود. به طوری که ایمنی تجهیزات ترمینال را حفظ کند، ایمنی کل سیستم را حفظ کند.
