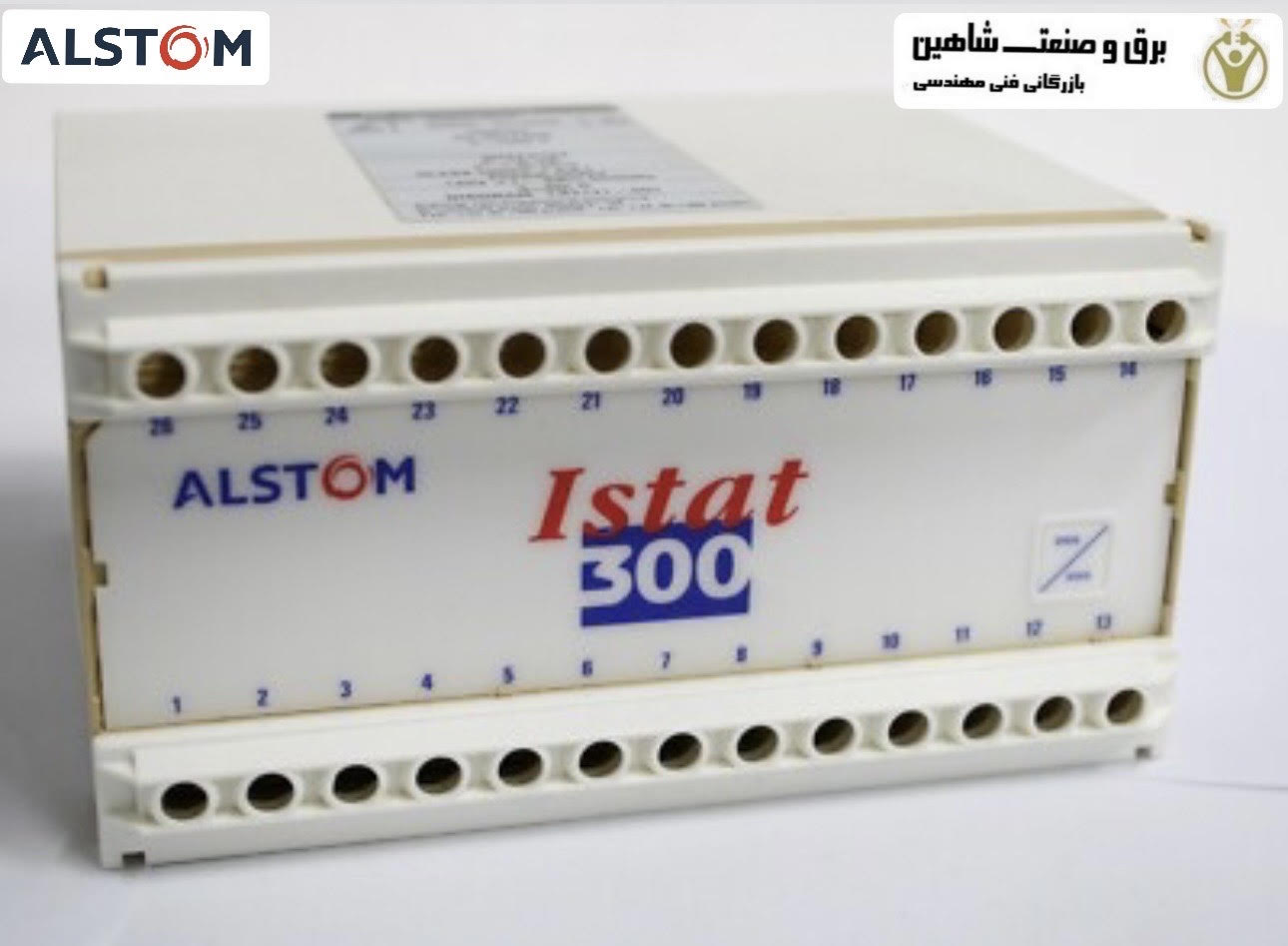

ترانسدیوسر وار Istat 300 آلستوم alstom مدل 3RDKA5157A، برای تبدیل توان راکتیو بار نامتعادل تک فاز یا سه فاز به یک خروجی DC متناسب و مستقل از بار استفاده می شود. بر اساس اصل اندازه گیری ضرب تقسیم زمانی کاملاً الکترونیکی، توان راکتیو یک شبکه با هر محدوده ضریب توان به صورت خطی توسط خروجی مبدل های وار تولید می شود.
ابزارهای سری Istat 300 جریان و ولتاژ AC را اندازه گیری کرده و آنها را با استفاده از یک سیستم ارتفاع/عرض پالس در هم ضرب می کنند تا یک ولتاژ DC دیفرانسیلی متناسب با اندازه گیری VAR تولید کنند. سپس یک تقویت کننده DC متقارن این را به یک خروجی جریان DC ثابت واقعی تبدیل می کند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های ترانسدیوسر وار Istat 300 آلستوم alstom مدل 3RDKA5157A
3RDKA5157A دو خروجی ارائه می دهد؛ یکی یک خروجی جریان DC متناسب، خطی و بسیار دقیق که نشان دهنده VAR اندازه گیری شده است و دیگری یک اندازه گیری VAR-Hour. خروجی VAR-Hour می تواند یک کنتاکت بدون ولتاژ یا یک خروجی کلکتور باز باشد. این ابزار دارای ایزولاسیون بین ورودی ها، خروجی و منبع تغذیه است. بخش خروجی ابزارها را می توان برای طیف وسیعی از ورودی ها کالیبره کرد و نرخ پالس اندازه گیری VAR-Hour خروجی را نیز می توان برای مطابقت با مقیاس مورد نیاز کالیبره کرد. طراحی مدار پیشرفته، دقت واقعی 0.1% را برای اندازه گیری VAR و VAR-Hour به 3RDKA5157A می دهد. 3RDKA5157A در محفظه پلاستیکی پلی کربنات قرار دارد.
