توضیحات

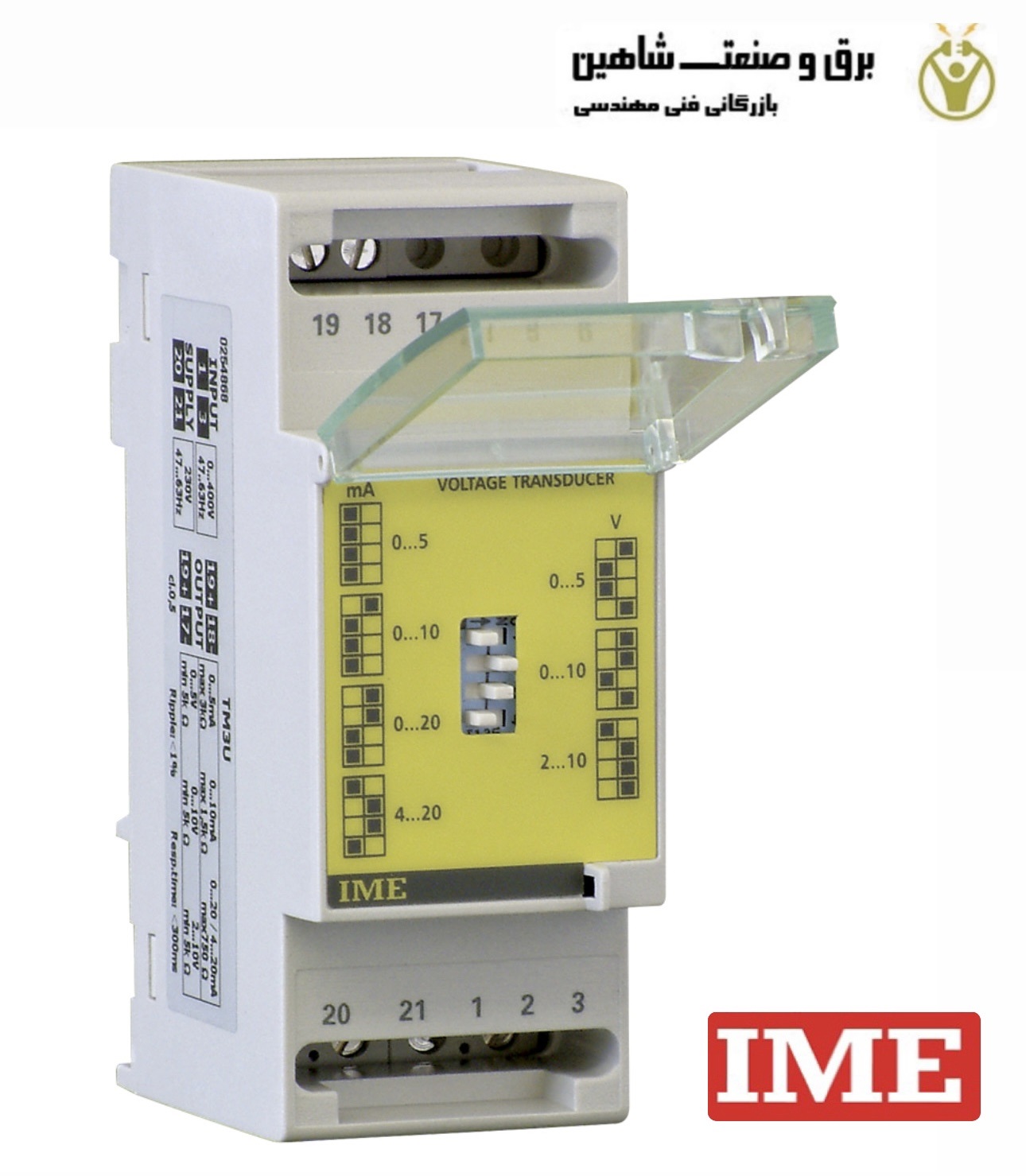

ترانسدیوسر ولتاژ آی ام ای IME مدل TM3UH20برای اندازه گیری مدار ولتاژ متناوب تک فاز و ارائه سیگنال خروجی آنالوگ DC متناسب. این محصول مبدل ولتاژی است که یک ولتاژ متناوب ورودی را به ولتاژ متناوب دیگر با دامنه بالاتر یا کمتر و فرکانس بالاتر یا پایین تر تبدیل می کند. بنابراین یک مبدل AC/AC ساخته شده از مبدل ولتاژ یا مبدل جریان و مبدل فرکانس است. مبدل ولتاژ متناوب مدل TM3UH20 از تجهیزات اتوماسیون صنعتی است.
ویژگی های TM3UH20
- مبدل ولتاژ متناوب AC تک فاز
- خروجی قابل انتخاب در فیلد (7 محدوده)
- ورودی ولتاژ AC
- دقت 0.5 (20…120٪ در)
- ورودی مستقیم تا 500 ولت
- خروجی آنالوگ جریان یا ولتاژ قابل برنامه ریزی سوئیچ دیپ
- موجود با منبع تغذیه کمکی 230Vac، 115Vac و 20…150Vdc
مشخصات ترانسدیوسر ولتاژ آی ام ای IME مدل TM3UH20
ورودی
- رتبه ولتاژ Un: 100 – 110 -120 – 250 – 400 – 500V (مقادیر دیگر در صورت درخواست)
- رتبه فرکانس fn: 50 هرتز
- ورودی بیش از حد کوتاه مدت (EN 60688): 2Un/1s (حداکثر 600V)
- بار نامی: ≤ 0.5VA
خروجی
- نوع: یک جهته، واقعی یا صفر زنده برای بار خروجی متغیر
- دقت (EN 60688): کلاس 0.5
- محتوای ریپل (EN 60688): ≤ 1٪
- زمان پاسخ (EN 60688): ≤ 300 ms
- مقدار رتبه: قابل انتخاب با دیپ سوئیچ (7 محدوده)
- مقادیر نامی فعلی: 0…5 – 0…10 – 0…20mA – 4…20mA
- ولتاژ انطباق: 15 ولت
- بار خروجی: ≤ 750Ω (20mA) – ≤ 1.5kΩ (10mA) – ≤ 3kΩ (5mA)
- مقادیر نامی ولتاژ: 0…5 – 0…10 – 2…10V
- بار خروجی: ≥ 5kΩ
- ابعاد: 2 ماژول DIN 43880
- اتصالات: پایانه های پیچ برای کابل تا 4 میلی متر مربع
- نصب: ریل 35 میلی متری محکم
- نوع ریل: کلاه بالایی TH35-15 (EN60715)
- مواد مسکن: ماکرولون خود خاموش شونده
- درجه حفاظت (EN 60529): IP40 (قاب جلو)، IP20 (ترمینال)
- وزن: 200 گرم
