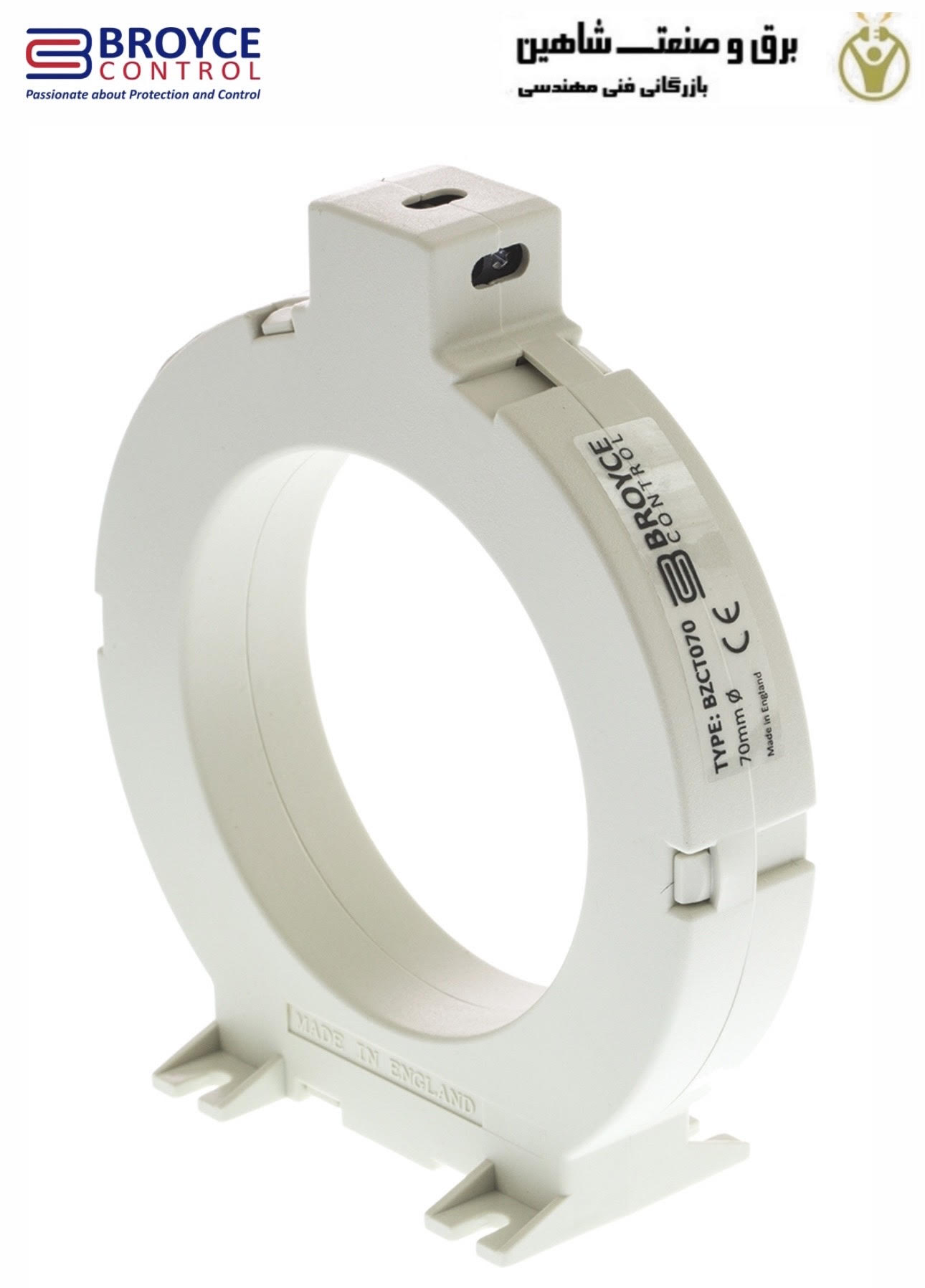

ترانسفورماتور جریان سری BZCT برند Broyce control مدل BZCT070 نوعی طراحی ترانسفورماتور جریان برای اندازه گیری جریان جریان در یک سیستم قدرت الکتریکی است. عملکرد اصلی آن ارائه یک سیگنال جریان متناسب با جریان اولیه است که از طریق هادی اطراف توسط CBCT جریان می یابد. CBCT از یک هسته مغناطیسی حلقوی (حلقه ای شکل) تشکیل شده است که از موادی با نفوذپذیری بالا مانند ترکیبات آهن یا فریت ساخته شده است. هسته این ترانسفورماتور یک سیم پیچ اولیه دارد که معمولاً در اطراف کل محیط هسته قرار گرفته و رسانایی که جریان اولیه را حمل می کند را در خود محصور کرده است. ترانسفورماتور جریان BZCT070 از کاربردی ترین ترانسفورماتورها در تجهیزات اتوماسیون صنعتی است.
ترانسفورماتور جریان کوربالانس برای حفاظت از نشت زمین و خطای زمین استفاده می شود. در CBCT، کابل سه هسته ای سه هسته ای از سیستم های سه فاز از قطر داخلی CT عبور می کند. هنگامی که سیستم بدون خطا باشد، هیچ جریانی در ثانویه CBCT جریان ندارد. هنگامی که یک خطای زمین وجود دارد، جریان باقیمانده (جریان توالی فاز صفر) سیستم از طریق ثانویه CBCT جریان مییابد و رله را به کار میاندازد. برای طراحی CBCT باید قطر داخلی CT، نوع رله، تنظیم رله و جریان عملیاتی اولیه ذکر شود.
ترانسفورماتورهای جریان تعادل هسته برای ارائه یک روش بسیار حساس حفاظت از نشت زمین در سیستم های الکتریکی سه فاز با رله های مناسب در نظر گرفته شده اند. کابل های تمام فازها از قطر داخلی ترانسفورماتور عبور خواهند کرد و در شرایط بدون خطا خروجی وجود نخواهد داشت. در صورت وقوع خطای زمین، جریان غیرصفری وجود دارد و باعث ایجاد یک میدان مغناطیسی در حال تغییر در هسته می شود، که به نوبه خود یک ولتاژ ثانویه تولید می کند که یک رله (از طریق بار) کار می کند.
ویژگی های ترانسفورماتور جریان سری BZCT برند Broyce control مدل BZCT070
- ترانسفورماتور حلقوی
- برای استفاده با ELRM44V-30
- طراحی شده برای تشخیص جریان نشتی و انتقال سیگنال متناسب به رله نشت زمین
- نصب سطحی
مشخصات فنی
- سری: BZCT
- اندازه سوراخ: 70 میلی متر
- ارتفاع کلی: 117 میلی متر
- عرض کلی: 105 میلی متر
- عمق کلی: 40 میلی متر
- حداقل دما: -20 درجه سانتیگراد
- حداکثر دما: +60 درجه سانتیگراد
- نوع نصب: نصب سطحی
- برای استفاده با: رله های نشت زمین Broyce نوع A
