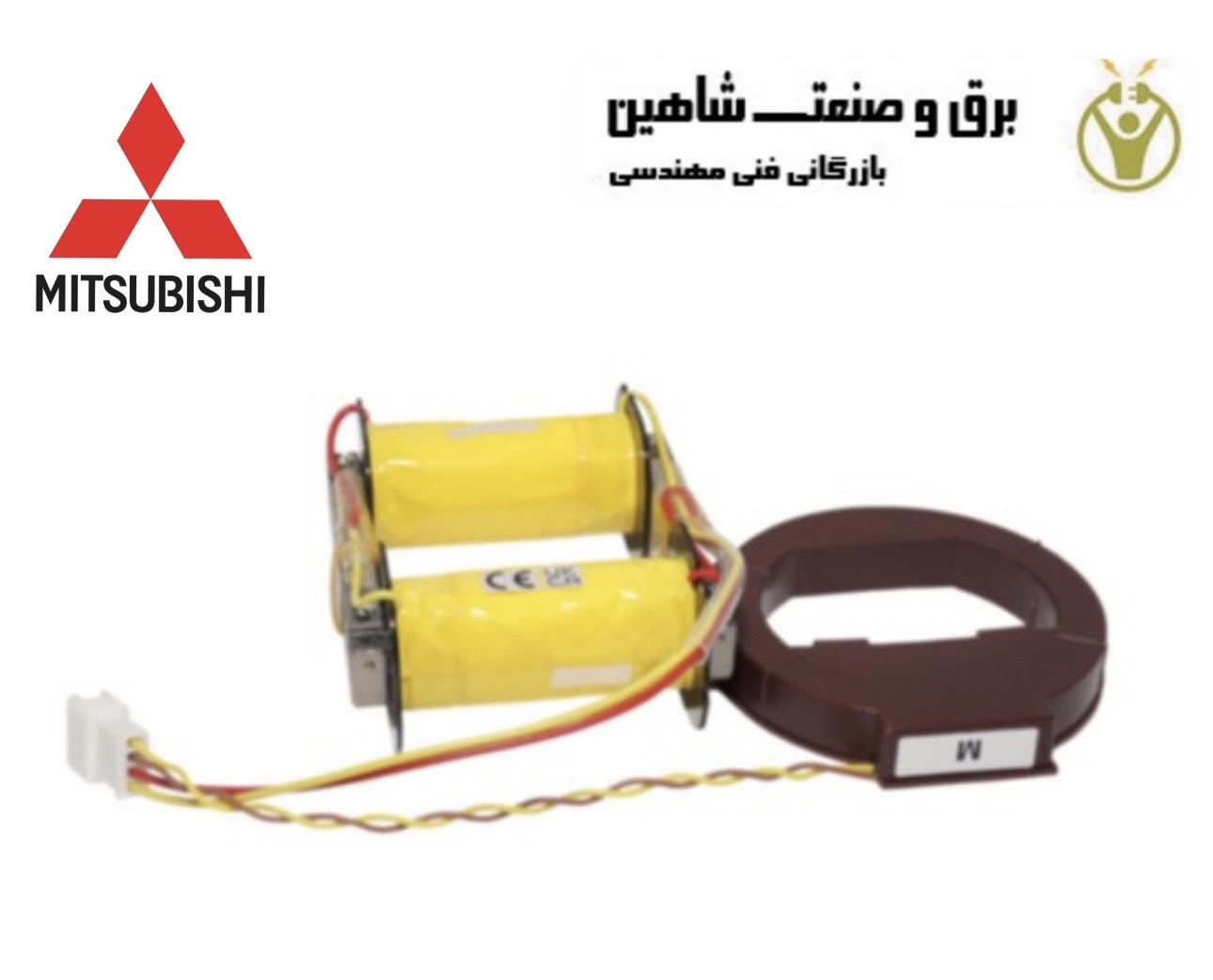

ترانسفورماتور جریان و سیم پیچ سنسور Mitsubishi مدل CT-10-W100 میتسوبیشی

توضیحات

ترانسفورماتور جریان و سیم پیچ سنسور Mitsubishi مدل CT-10-W100 میتسوبیشی وسیله ای است که جریان الکتریکی را در یک سیستم قدرت با تبدیل جریان بالا به مقدار کوچکتر و قابل کنترل تر که می توان به طور ایمن اندازه گیری کرد، اندازه گیری می کند. اغلب در اندازه‌گیری برق، رله‌های حفاظتی و سایر کاربردهایی که نیاز به اندازه‌گیری دقیق جریان الکتریکی دارند، استفاده می‌شود. سیم پیچ اولیه ترانسفورماتور به صورت سری به مدار جریان بالا متصل می شود، در حالی که سیم پیچ ثانویه به دستگاه اندازه گیری یا محافظ متصل می شود. ترانسفورماتور جریان و سیم پیچ سنسور Mitsubishi مدل CT-10-W100 در دسته تجهیزات اتوماسیون صنعتی مهم و کاربردی است.

ترانسفورماتور جریان یا C.T. یک ترانسفورماتور ابزار خاص است که برای کاهش جریان ثانویه برای حفاظت ثانویه و نظارت بر جریان اولیه ایجاد شده است. جریان در مدارهای فشار قوی با استفاده از این ترانسفورماتورها و آمپر مترهای برد پایین اندازه گیری می شود. به منظور محافظت از دستگاه در برابر خطوط ولتاژ بالا، آنها همچنین برای کاهش جریان در نسبت مشخصی استفاده می شوند.

ترانسفورماتور جریان یک ترانسفورماتور ابزاری است که جریان متناوب را در سیم پیچ ثانویه ترانسفورماتور ایجاد می کند. از آنجایی که به صورت سری به مدار اندازه گیری جنبه های مختلف توان الکتریکی متصل است، به این ترانسفورماتور سری نیز می گویند. در اینجا، جریان سیم پیچ ثانویه با جریان سیم پیچ اولیه همبستگی معکوس دارد. جریان های ولتاژ بالا با استفاده از آنها به جریان های ولتاژ پایین تبدیل می شوند.

اصل کار ترانسفورماتور جریان و سیم پیچ سنسور Mitsubishi مدل CT-10-W100 میتسوبیشی

در مقایسه با یک ترانسفورماتور ولتاژ معمولی، اصل کار ترانسفورماتور جریان تا حدودی متفاوت است. درست مانند ترانسفورماتور ولتاژ دو سیم پیچ دارد. AC در سیم پیچ ثانویه القا می شود. هر زمان AC در سراسر سیم پیچ اولیه تامین شود، یک شار مغناطیسی متناوب تولید می شود. امپدانس بار برای این نوع نسبتا کم است. در نتیجه این ترانسفورماتور در یک اتصال کوتاه عمل می کند. در نتیجه، جریان سیم پیچ ثانویه به جریان سیم پیچ اصلی بستگی دارد اما مستقل از امپدانس بار است.

اثر مدار باز سیم پیچ ثانویه

سیم پیچ ثانویه یک CT با بار آن همراه است و در طول عملیات عادی همیشه بسته نگه داشته می شود. از آنجایی که در هنگام عبور جریان از سیم‌پیچ‌های اولیه، چرخش‌های آمپر هر سیم‌پیچ برابر و مخالف است، همیشه از سیم‌پیچ‌های ثانویه نیز عبور می‌کند.

پیچ های ثانویه با پیچ های اولیه بین 1% تا 2% متفاوت خواهند بود و این تفاوت برای ایجاد هسته مغناطیسی به کار می رود. اگر سیم پیچ ثانویه باز شود و جریان از سیم پیچ های اولیه عبور کند، هیچ شار مغناطیسی زدایی به دلیل جریان ثانویه وجود نخواهد داشت.

MMF اولیه بدون مخالف، شار غیرعادی بزرگی را در هسته ایجاد می‌کند، زیرا ثانویه دارای پیچ‌های آمپر شمارنده‌ای که معمولاً دارد، ندارد. با گرمایش بعدی، این شار باعث از دست دادن هسته می شود و ولتاژ بالایی در ترمینال ثانویه القا می شود.

به دلیل MMF بالا که مغناطیس باقی مانده در هسته را به جا می گذارد، این ولتاژ باعث از هم پاشیدگی عایق شده و احتمالاً منجر به کاهش دقت در آینده می شود. در نتیجه، اگر جریان اولیه رسانا باشد، CT ثانویه هرگز نباید باز باشد.
