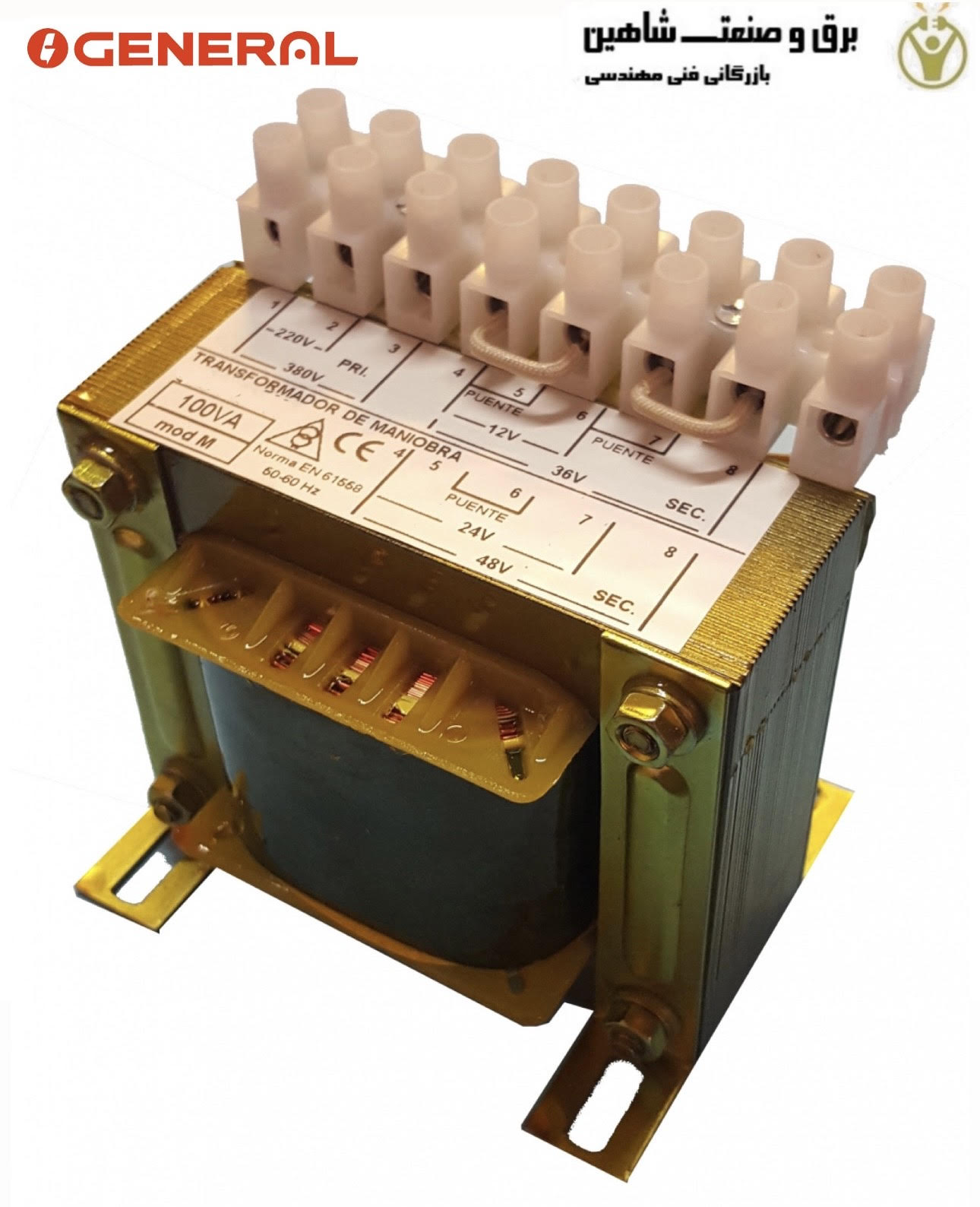

ترانسفورماتور قدرت GENERAL مدل ELCA جنرال برای دستور، کنترل و مصارف عمومی. قدرت ترانسفورماتور 750 VA، درجه حفاظت ترانسفورماتور IP-00 است. ترانسفورماتور قدرت وسیله ای ثابت است که برق را از یک مدار به مدار دیگر بدون تغییر فرکانس تبدیل می کند. ترانسفورماتور به عنوان یک دستگاه استاتیک معرفی می شود زیرا هیچ جزء متحرک یا چرخشی وجود ندارد. ترانسفورماتورهای قدرت با منبع جریان متناوب کار می کنند. یک ترانسفورماتور بر اساس قوانین القای متقابل عمل می کند.
ترانسفورماتور ایزوله برای کنترل و تابلو، ترانسفورماتور با چهار ولتاژ خروجی ممکن که هر یک از آنها با استفاده از جامپرهای عرضه شده قابل انتخاب هستند. ترانسفورماتور بدون هیچ نوع محافظ اضافه بار عرضه می شود، نصب آنها الزامی است. توان نامی در شیر ولتاژ بالاتر درک می شود، در شیر ولتاژ پایین تر به نسبت ولتاژ کاهش می یابد. هنگامی که تنها از یکی از آنها استفاده می شود، هیچ یک از سوکت های ولتاژ نمی توانند از حداکثر جریان عرضه شده (In) تجاوز کنند، اگر هر دو سوکت ولتاژ به طور همزمان استفاده شوند، مجموع هر دو جریان نمی تواند از جریان نامی (In) تجاوز کند. ترانسفورماتور قدرت ELCA از اجزاء کلیدی در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی ترانسفورماتور قدرت GENERAL مدل ELCA جنرال
- ولتاژ اولیه ترانسفورماتور: 230/400 ولت.
- ولتاژ ثانویه (خروجی) ترانسفورماتور: 12/24/36 یا 48 ولت، قابل انتخاب با استفاده از جامپر.
- قدرت ترانسفورماتور: 750 VA
- حداکثر جریان (In): 15،62 A
- سیم پیچ: کلاس حرارتی N 200 درجه سانتیگراد.
- انتخاب: ولتاژها با استفاده از جامپرها.
- عایق: کلاس حرارتی B 130 درجه سانتیگراد.
- فرکانس: 50/60 هرتز
- حفاظت: IP-00.
- ولتاژ تست ترانسفورماتور
5 کیلو ولت بین سیم پیچ ها.
2.5 کیلو ولت بین سیم پیچ و زمین. - دمای محیط: Ta= 25ºC.
- محفظه ترانسفورماتور: لاک زده.
- نصب ترانسفورماتور: با استفاده از پیچ.
- گواهی: UNE-EN61558
