توضیحات

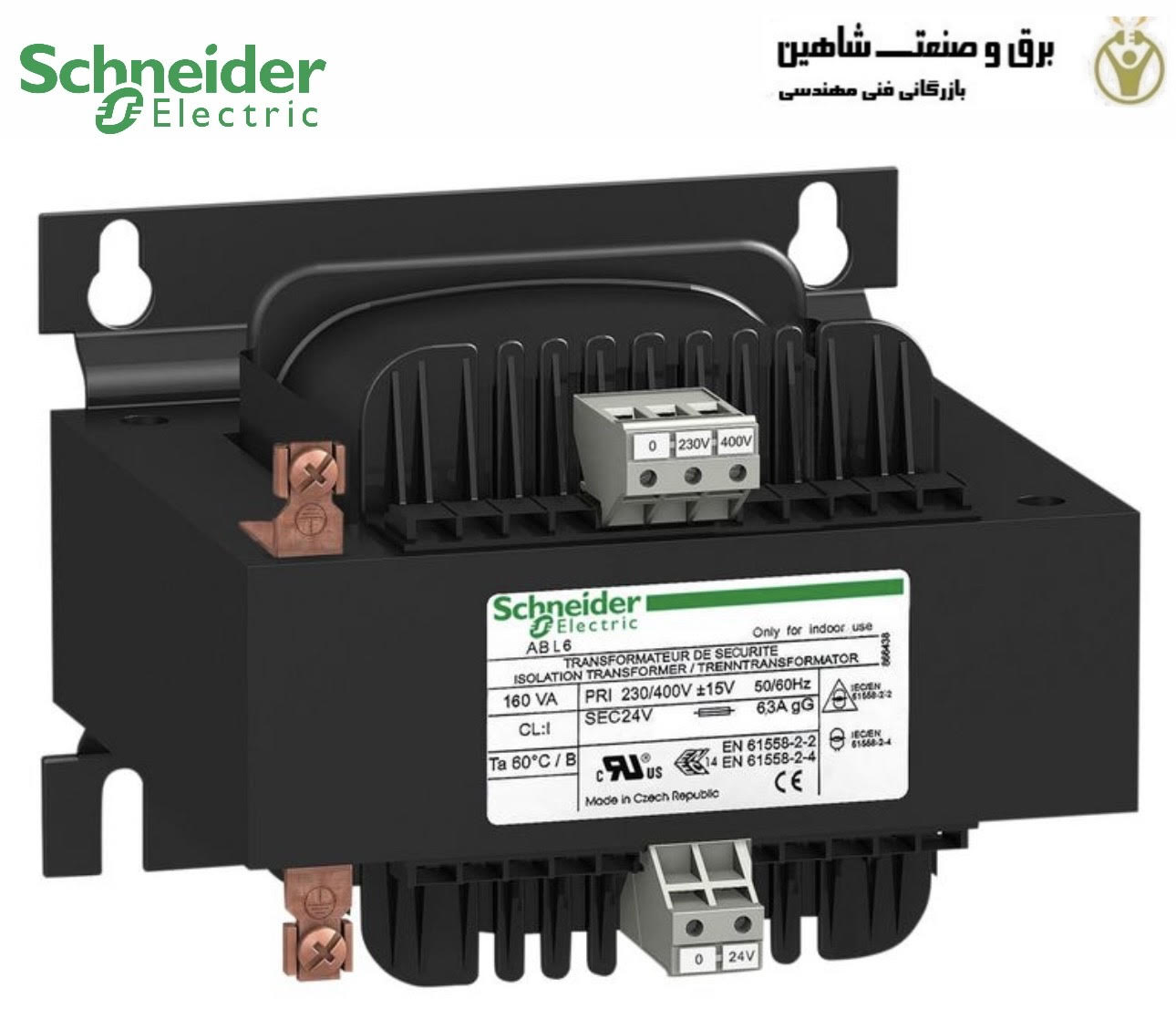

ترانسفورماتور ولتاژ schneider مدل ABL6TS10J اشنایدر، جریان متناوب را برای کنترل مدارها تأمین می کند و در عین حال آنها را از برق شهری ایزوله می کند. این ترانسفورماتور دارای ولتاژ ورودی نامی 230 ولت تا 400 ولت AC، ولتاژ خروجی نامی 12 ولت AC و توان نامی 100 ولت آمپر است. این ترانسفورماتور روشی اقتصادی برای تأمین برق هر بار مصرفی به صورت جداگانه یا گروهی از بارها، در کاربردهایی مانند معدن و پالایش ارائه می دهد. این ترانسفورماتور برای سیستم هایی که برق AC با ولتاژ پایین می پذیرند، مانند رله های حفاظت موتور و کنتاکتورها، ایده آل است. این ترانسفورماتور ABL6 جریان متناوب را برای کنترل مدارها تأمین می کند و در عین حال آنها را از برق شهری ایزوله می کند.
ترانسفورماتورهای ولثاز از مهم ترین اجزاء در تجهیزات اتوماسیون صنعتی هستند.
مشخصات فنی ترانسفورماتور ولتاژ schneider مدل ABL6TS10J اشنایدر
- محدوده محصول: ترانسفورماتور بهینه شده Modicon
- نوع محصول یا قطعه: ترانسفورماتور ایمنی و ایزولاسیون
- توان نامی بر حسب ولت آمپر: 100 ولت آمپر
- ولتاژ ورودی:
230 ولت AC تک فاز، ترمینال(ها): N-L1
400 ولت AC فاز به فاز، ترمینال(ها): L1-L2 - ولتاژ خروجی: 12 ولت AC
- سیم پیچ ثانویه: تکی
- پوشش محافظ: بدون
- دمای هوای محیط برای کار: -20…50 درجه سانتیگراد
- محدودیت های ولتاژ ورودی:
360…440 ولت
207…253 ولت - محدودیت های فرکانس شبکه: 47…63 هرتز
- تحمل ولتاژ ورودی: +/- 15 ولت
- راندمان: 86٪
- تلفات توان بر حسب وات: 16.3 وات
- اضافه ولتاژ پایدار خروجی: 9٪ (بدون بار، حالت داغ)
- حداکثر افت ولتاژ در بار نامی: 0.3٪
- تلفات بدون بار: 7.1 وات
- ولتاژ اتصال کوتاه: 8 %
- دمای هوای محیط برای نگهداری: -40…80 درجه سانتیگراد
- استانداردها: UL 506
- درجه حفاظت IP: IP20
