توضیحات

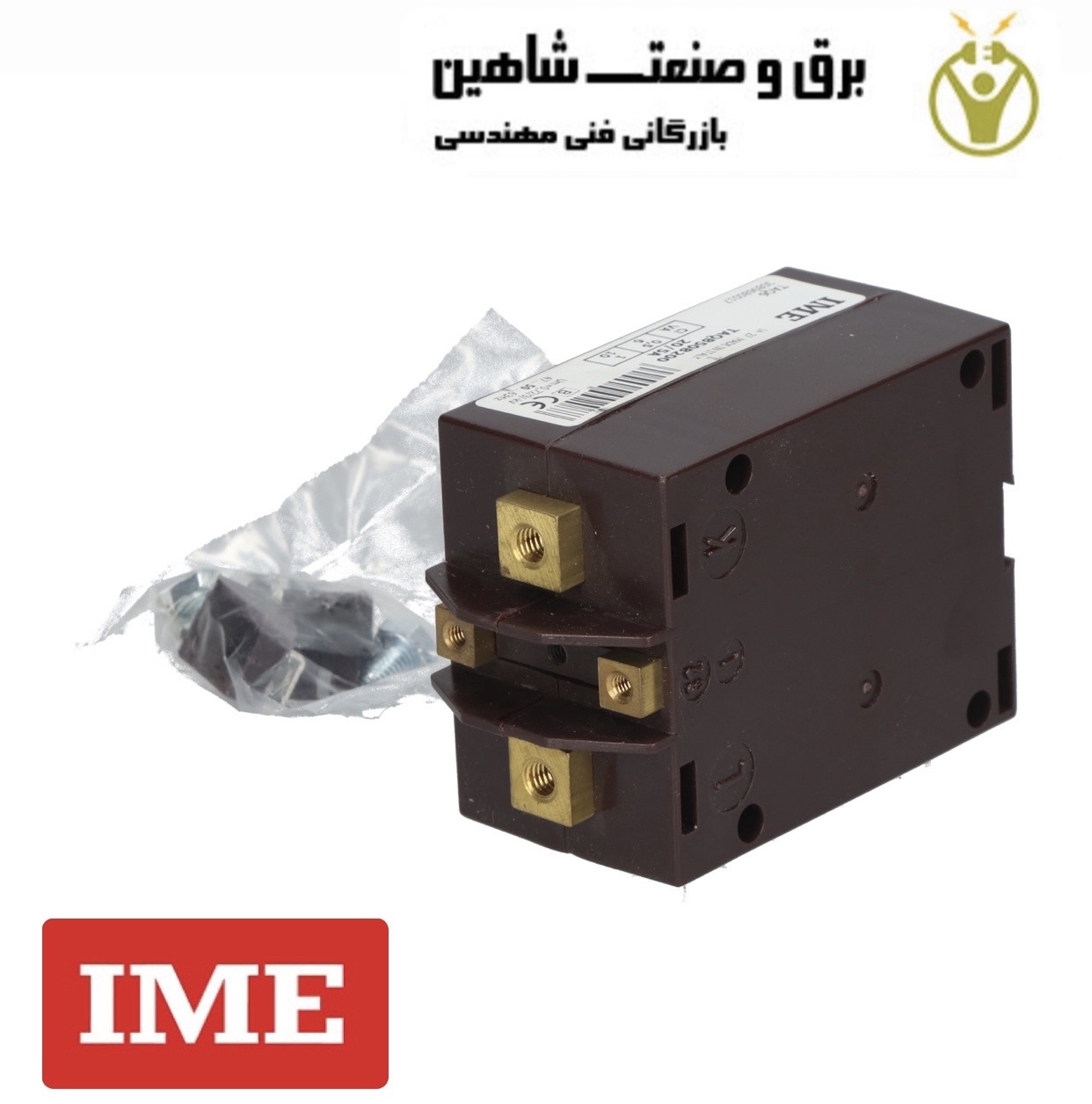

ترانس جریان IME مدل TAQB50B200-20/5A آی ام ای نوعی ترانسفورماتور ابزار است که برای کاهش جریان در ثانویه برای حفاظت و اندازه گیری جریان اولیه متناسب طراحی شده است. این ترانسفورماتورها با آمپرمترهای برد پایین برای اندازه گیری جریان در مدارهای فشار قوی استفاده می شوند. آنها همچنین برای کاهش جریان در یک نسبت خاص برای عایق کردن ابزار از خطوط ولتاژ بالا استفاده می شوند.
ساخت ترانس جریان IME مدل TAQB50B200-20/5A آی ام ای
یک سیم ضخیم با یک یا چند دور به عنوان سیم پیچ اولیه استفاده می شود که به صورت الکترومغناطیسی به خطی که جریان آن برای اندازه گیری نیاز است متصل می شود. سیم پیچ ثانویه شامل پیچ های زیادی از سیم های نازک است که به صورت موازی به پایانه های آمپر متر متصل می شوند. از نظر ولتاژ، یک ترانسفورماتور افزایش دهنده است که سطح جریان را کاهش می دهد. اگر نسبت چرخش بین اولیه و ثانویه 100:05 باشد. سپس سطح ولتاژ را برحسب 20:01 افزایش می دهد یا سطح جریان را برحسب 01:20 پایین می آورد. بنابراین، اگر نسبت جریان و رتبه آمپر متر AC را بدانیم، ممکن است جریان خط را تعیین کنیم. این همان مفهومی است که در کلمپ متر استفاده می شود.
ترانس جریان IME مدل TAQB50B200-20/5A چگونه کار می کند؟
کلمپون (همچنین به عنوان کلیپون شناخته می شود) نوعی آمپرمتر بر اساس ترانسفورماتور جریان است. هسته چند لایه به گونه ای طراحی شده است که ماشه آن با فشار کم باز شود یعنی هسته ترانسفورماتور ابزار باز شود.
یک شینه یا فیدر که اندازه گیری جریان آن مورد نیاز است در هسته باز شده قرار می گیرد و ماشه برای بسته شدن هسته آزاد می شود. هادی یا فیدر حامل جریان به عنوان یک چرخش اولیه عمل می کند در حالی که سیم پیچ ثانویه در سراسر آمپر متر استاندارد متصل می شود. این فرآیند در شکل زیر نشان داده شده است.
به خاطر داشته باشید که مقاومت داخلی آمپر متر بسیار کم است، بنابراین ترانسفورماتور جریان به عنوان یک اتصال کوتاه عمل می کند. اگر به دلایلی آمپرمتر از سیم پیچ های ثانویه جدا شد، لازم است سیم پیچ ثانویه را اتصال کوتاه کرد.
به عبارت دیگر، ثانویه ترانسفورماتور جریان هرگز نباید تحت هیچ شرایطی باز بماند. به طور خلاصه، هرگز نباید در شرایط بدون بار کار کرد، زمانی که جریان در جریان اولیه است. در غیر این صورت، مانند کارکردن ترانسفورماتور ولتاژ در شرایط اتصال کوتاه خواهد بود که منجر به آسیب به عایق و همچنین احتمال خطر برق گرفتگی برای اپراتور می شود.
