توضیحات

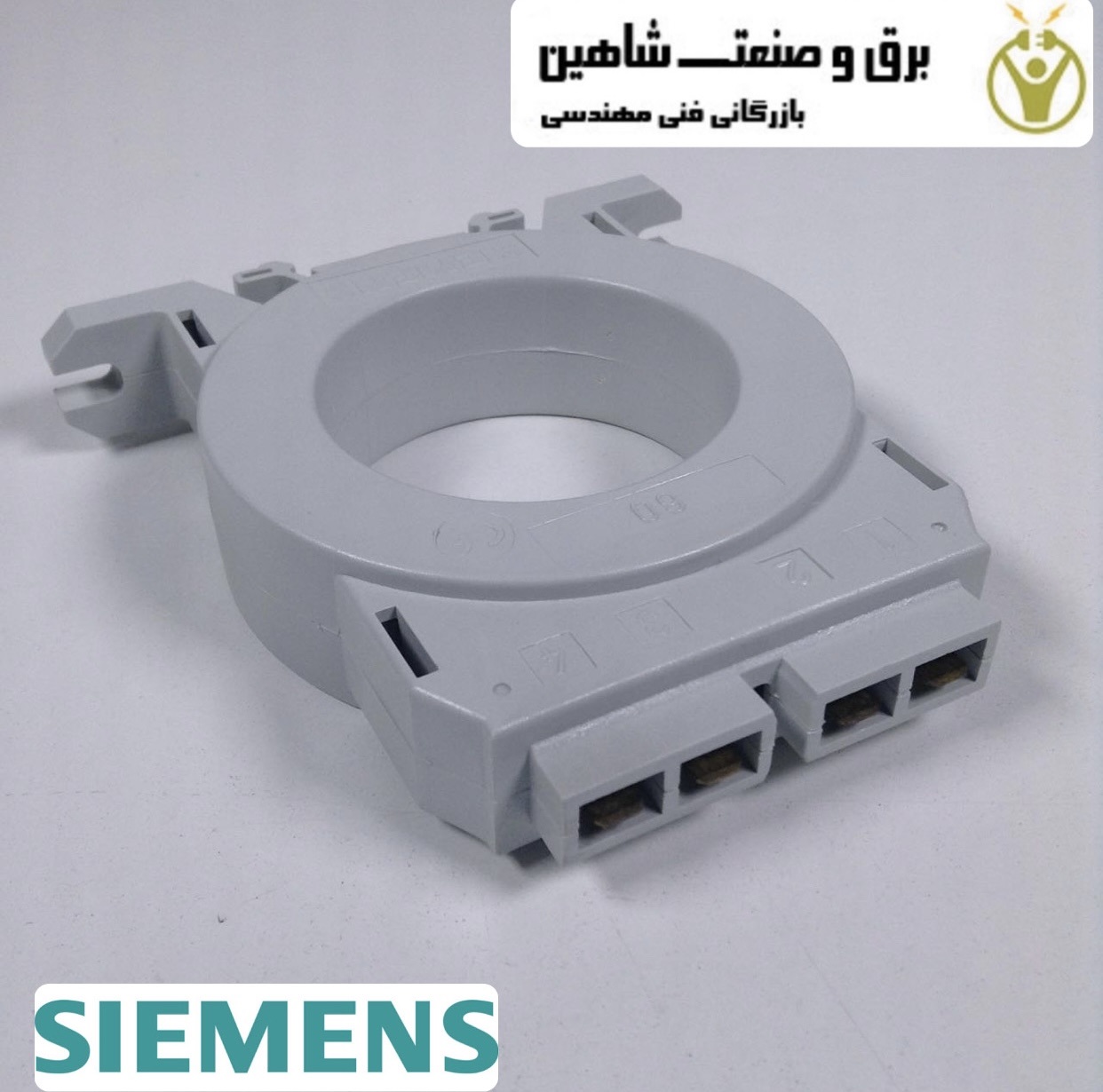

ترانس جریان Siemens مدل 5TT30030Y زیمنس ترانسفورماتور اندازه گیری است که برای اندازه گیری جریان عبوری از مدار استفاده می شود. اندازه گیری مستقیم جریان های زیاد توسط ابزار اندازه گیری نه تنها هزینه بر است، بلکه گاهی بسیار خطرناک و دشوار است. بنابراین جریان عبوری از مدار باید به مقدار معینی کم شود تا مورد اندازه گیری قرار گیرد. ترانسفورماتور جریان متصل به مدار، میدان مغناطیسی ایجاد شده توسط جریان عبوری از مدار اولیه را کاهش داده و به مدار دوم به نام ثانویه منتقل می کند. به لطف جریان چرخه‌ای که در مدار ثانویه ایجاد می‌شود، می‌توان مقدار جریانی را که در مدار اولیه می‌گذرد توسط دستگاه اندازه‌گیری متصل به موازات سیم‌پیچ ثانویه اندازه‌گیری کرد. این محصول جزء مهم و کاربردی از تجهیزات اتوماسیون صنعتی است.
ساختار ترانس جریان Siemens مدل 5TT30030Y زیمنس
ترانسفورماتور جریان اساساً از سه قسمت تشکیل می شود: یک هسته آهنی مغناطیسی، یک سیم پیچ اولیه روی این هسته و یک سیم پیچ سیم پیچ ثانویه روی این سیم پیچ اولیه در جهت مخالف. جریان عبوری از سیم پیچ اولیه موجب ایجاد یک شار مغناطیسی روی هسته آهنی مغناطیسی می شود. این شار مغناطیسی در هسته القای ولتاژ در سیم پیچ ثانویه را موجب می شود. دستگاه اندازه گیری متصل به موازات سیم پیچ ثانویه یک شار مغناطیسی در هسته آهن مغناطیسی در جهت مخالف تشکیل می دهد زیرا جریان عبوری از مدار ثانویه در جهت مخالف سیم پیچ می باشد. این شار مغناطیسی شار مغناطیسی ایجاد شده توسط جریان عبوری از سیم پیچ اولیه را به حالت تعادل بوجود می آورد. به همین دلیل، انتهای ثانویه ترانسفورماتورهای جریان باید توسط یک دستگاه اندازه گیری یا یک بار اتصال کوتاه شود. در غیر این صورت، شار مغناطیسی در جهت مخالف رخ نمی دهد و از آنجایی که شار متعادل نیست، ممکن است هسته آهن مغناطیسی گرم شود و از کار بیفتد. علاوه بر این، این وضعیت برای کاربران خطری را ایجاد می کند زیرا ولتاژ در انتهای ثانویه را افزایش می دهد.
