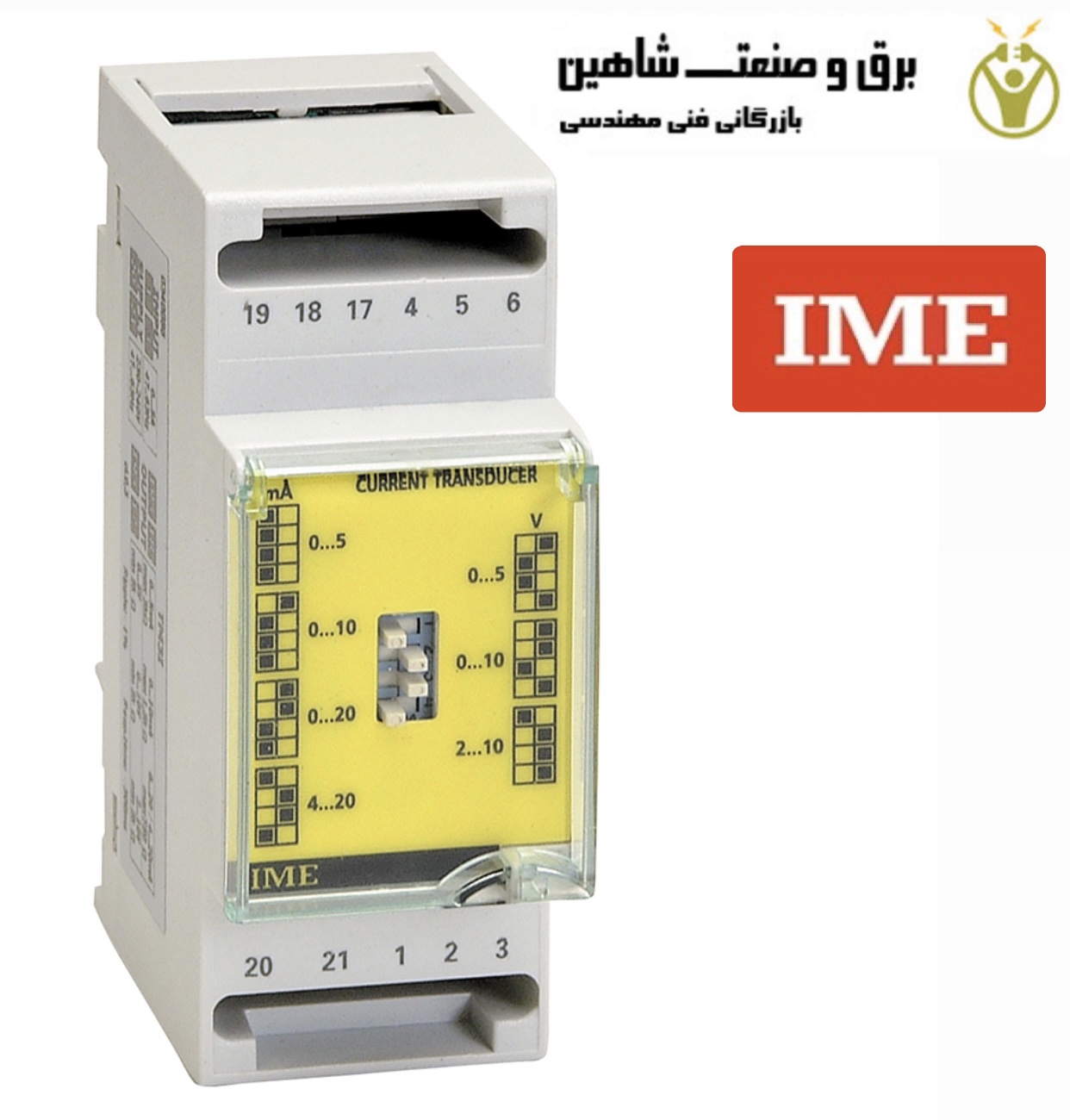

ترانس دیوسر جریان TM3I310

توضیحات

ترانس دیوسر و مبدل جریان IME ایتالیا مدل TM3I310 آی ام ای جریان DC یا خروجی ولتاژ را مستقیماً متناسب با جریان ورودی AC ارائه می دهند. مبدل های جریان AC معمولا دارای ورودی ترانسفورماتور برای جداسازی مبدل از ورودی جریان هستند. پس از ترانسفورماتور، الکترونیک قرار دارد. این دستگاه از اصل القای الکترومغناطیسی برای اندازه‌گیری جریان AC در شبکه برق در زمان واقعی استفاده می‌کند و از جریان ثابت و فناوری جبران خطی برای جداسازی و تبدیل به خروجی سیگنال DC استاندارد یا از طریق رابط استفاده می‌ کند. برای انتقال داده های اندازه گیری منبع تغذیه ولتاژ ایمنی، می تواند به طور گسترده در زمینه اتوماسیون صنعتی استفاده شود.

برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.

نحوه کار ترانسدیوسر و مبدل جریانی IME مدل TM3I310 آی ام ای

سیگنال‌های الکتریکی اندازه‌گیری شده معمولاً جریان، ولتاژ، توان، فرکانس و غیره هستند. جزء حساس پارامترهای الکتریکی را شناسایی می‌کند و سیگنال را به جزء تبدیل ارسال می‌کند، که سیگنال را به سیگنال جریان کوچک تبدیل می‌کند. سپس آن را به مدار تبدیل منتقل کنید، که سیگنال های جریان کوچک را پردازش می کند و سیگنال های الکتریکی استاندارد، معمولاً 0-5 ولت، 4-20 میلی آمپر، RS485 و غیره را خروجی می دهد. در نهایت سیگنال الکتریکی استاندارد به تجهیزات ترمینال مانند PLC، صفحه نمایش، کابینت کنترل و غیره می رسد.

تفاوت بین ترانسفورماتور جریان و مبدل جریان چیست؟

1. جریان اندازه گیری شده: ترانسفورماتور جریان تنها مقدار جریانی را که متناسب با جریان ثانویه است حس می کند، در حالی که مبدل جریان، مقدار جریان حس شده را به سیگنال دیگری مانند سیگنال 0-20 میلی آمپر تبدیل می کند.
2. سیگنال خروجی: ترانسفورماتورهای جریان به طور کلی خروجی 5AAC یا 1AAC دارند. مبدل های جریان به طور کلی سیگنال های کوچک 50 میلی آمپر، 100 میلی آمپر یا 5 ولت را تولید می کنند و همچنین می توانند 4-20 میلی آمپر را خروجی دهند که برای کنترل خودکار مناسب است.
3. دقت: از نظر دقت اندازه گیری، مبدل های جریان بهتر از ترانسفورماتورهای جریان هستند. اعوجاج جریان اندازه گیری شده، هارمونیک های متعدد، امواج غیر سینوسی و غیره تأثیر بیشتری بر دقت نتایج اندازه گیری ترانسفورماتور جریان دارند، در حالی که تأثیر روی مبدل جریان نسبتاً کم است.
