توضیحات

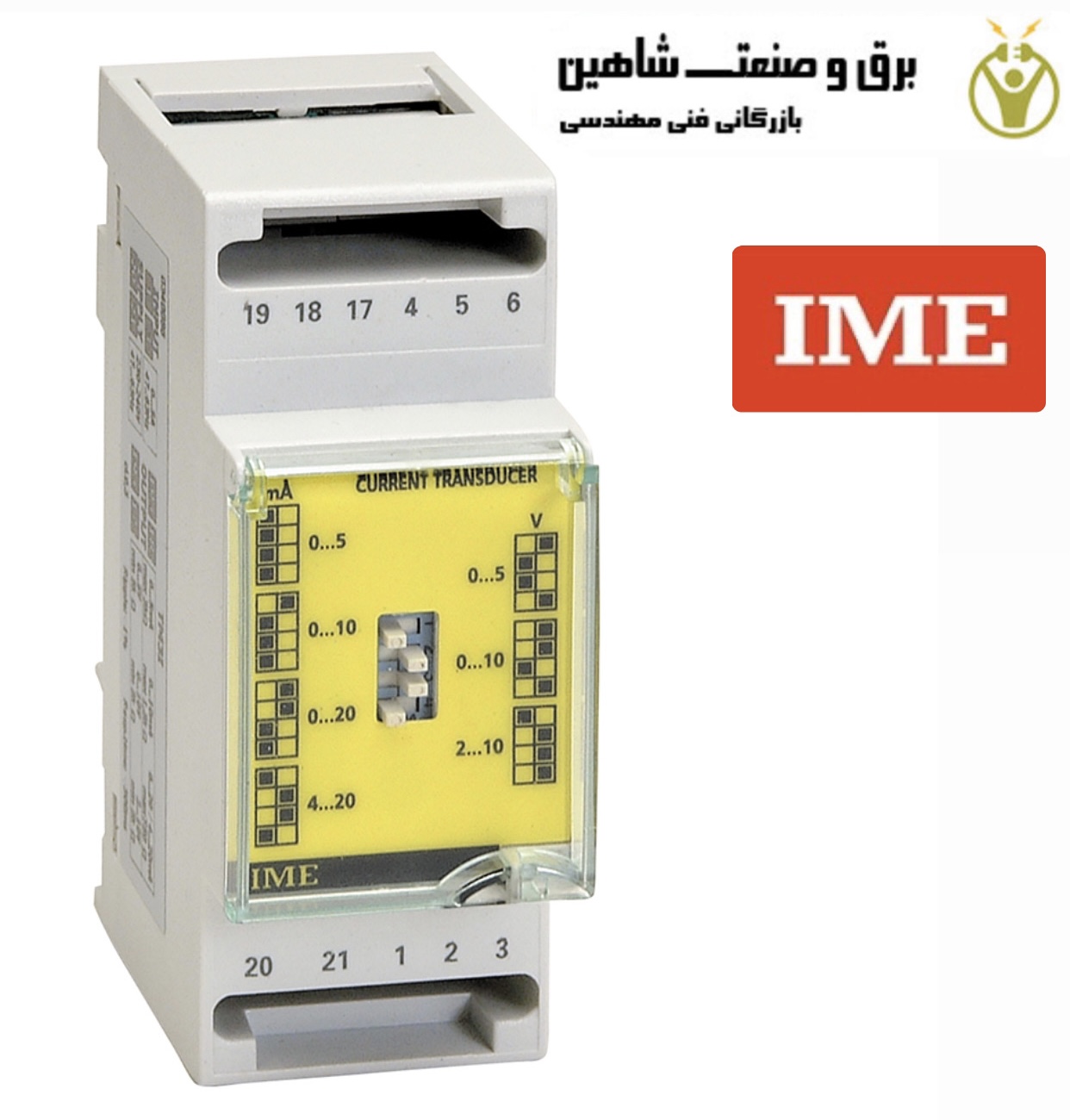

ترانس دیوسر و مبدل جریان IME ایتالیا مدل TM3I330، ورودی یک هادی اولیه را به نوع دیگری از سیگنال روی هادی ثانویه تغییر می دهد. به عنوان مثال، یک مبدل ممکن است یک ورودی AC را بگیرد و آن را طوری تغییر دهد که یک سیگنال DC را خروجی کند. در دقیق ترین مفهوم، حتی دستگاه های خروجی ولتاژ AC مبدل های جریان هستند. نحوه کار این مبدل به این شکل است که ابتدا جریان وارد می شود، معمولاً جریان، ولتاژ، فرکانس، توان و غیره است. سپس جزء حساس پارامتر الکتریکی را تشخیص می دهد و سیگنال می دهد. پس از آن سیگنال به جزء تبدیل منتقل می شود، که می تواند سیگنال را به سیگنال جریان کوچک تبدیل کند. سپس به مدار تبدیل منتقل می شود، که سیگنال جریان کوچک را پردازش می کند و سیگنال الکتریکی استاندارد صنعتی را ارائه می دهد، معمولاً 0-5V، 4-20mA، RS485 است.
در پایان سیگنال خروجی به تجهیزات ترمینال مانند صفحه نمایش، PLC، واحد هشدار، کنترل اتوماسیون و غیره می رود. مبدل جریان معمولا دارای یک مدار قدرت است که توان به جزء تبدیل و مدار تبدیل را ارائه می دهد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
چرا وجود ترانس دیوسر و مبدل جریان IME مدل TM3I330 در بسیاری از سیستم های صنعتی مختلف مهم است؟
- تابع ایزوله:
در طراحی مبدل جریان، جریان ورودی کاملاً از جریان خروجی جدا می شود. همانطور که در محیط صنعت، تداخل های زیادی وجود دارد که باعث می شود سیگنال های اندازه گیری نادرست باشند. استفاده از مبدل جریان می تواند از شر تداخل خلاص شود، بنابراین سیگنال خروجی می تواند به طور کامل سیگنال اندازه گیری شده را نشان دهد. - تابع تبدیل:
مبدل جریان می تواند هر جریان الکتریکی غیر استاندارد را به سیگنال الکتریکی استاندارد صنعتی تبدیل کند، که برای استفاده از تجهیزات ترمینال بسیار آسان تر است. - افزایش سیگنال برای انتقال مسافت طولانی:
مبدل جریان می تواند جریان هفته را به سیگنال استاندارد با دریافت آسان افزایش دهد، بنابراین سیگنال خروجی را می توان برای مسافت های طولانی منتقل کرد، مانند سیگنال 4-20 میلی آمپری که می تواند تا 1000 متر منتقل شود. - عملکرد ایمنی:
هنگامی که مبدل جریان تحت تأثیر ولتاژ یا جریان بالا قرار می گیرد، به حالت حفاظتی می رود، فرآیند تبدیل را قطع می کند، بین ورودی و خروجی کاملاً ایزوله می شود. به طوری که ایمنی تجهیزات ترمینال را حفظ می کند، ایمنی کل سیستم را حفظ می کند.
یک سیستم قدرت به نوعی ابزار دقیق برای نظارت و کنترل عملکرد خود نیاز دارد. در گذشته این عملکرد توسط دستگاه های الکترومکانیکی انجام می شد. با این دستگاه‌ها، استفاده از آن‌ها با محدود شدن به نقطه اندازه‌گیری محدود می‌شد. جایگزینی این دستگاه‌های مکانیکی با معادل‌های الکترونیکی آن‌ها باعث شده است تا سیستم مانیتورینگ همه کاره‌تر شود. یک سیستم مدرن معمولاً شامل انتقال اطلاعات از نقطه اندازه‌گیری به نقاط دیگری است که این داده‌ها پردازش، ثبت و برای کنترل پارامترهای سیستم استفاده می‌شوند. تبدیل و انتقال پارامترهای فیزیکی روی سیستم نیاز به استفاده از مبدل در نقاط اندازه گیری دارد. این مبدل ها به عنوان رابط بین سیستم قدرت و سیستم اندازه گیری عمل می کنند. مبدل های جریان به طور خاص مبدل هایی برای تبدیل ولتاژ و جریان های خام در یک سیستم قدرت به سیگنال های الکتریکی مفید و معنی دار هستند که می تواند در سیستم اندازه گیری استفاده شود و در مورد آن منتقل شود. ورودی‌های این دستگاه‌ها معمولاً جریان و ولتاژ از ترانسفورماتورهای ابزار مانند ترانسفورماتورهای جریان (CT) و ترانسفورماتورهای ولتاژ (VTs) هستند، در حالی که خروجی‌ها جریان‌های DC استاندارد (0-5V یا 4-20mA) یا سیگنال‌های دیجیتال (RS485) هستند.
