توضیحات

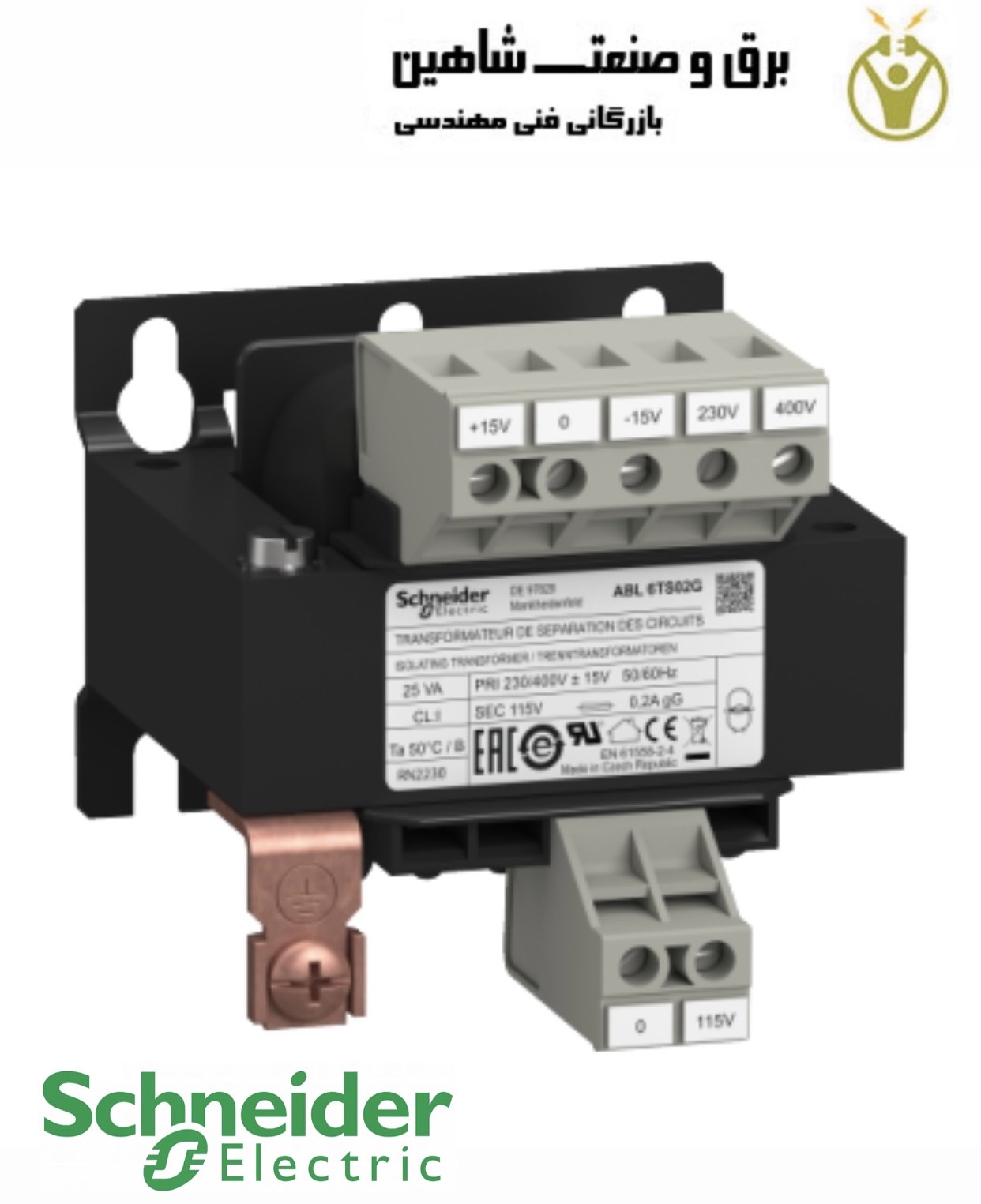

ترانس ولتاژ Schneider مدل ABL6TD02G اشنایدر جریان متناوب را برای کنترل مدارها در حالی که آنها را از برق اصلی جدا می کند، تامین می کند. دارای ولتاژ ورودی نامی 230 ولت تا 400 ولت AC، ولتاژ خروجی نامی 115 ولت AC و توان نامی 25 ولت است. این یک روش اقتصادی برای تامین هر بار مصرفی به صورت جداگانه یا گروهی از بارها در کاربردهایی مانند استخراج، پالایش ارائه می دهد. برای سیستم هایی که برق متناوب ولتاژ پایین را می پذیرند، مانند رله های حفاظتی موتور، کنتاکتورها، ایده آل است. این محصول در دسته بندی تجهیزات اتوماسیون صنعتی جای دارد.
ترانسفورماتور ولتاژ یک جزء الکتریکی است که می تواند بالا، پایین آمده یا جریان برق را بین مدارها منتقل کند. ترانسفورماتورهای ولتاژ که برای کنترل ولتاژ جریان طراحی شده اند، به ویژه در سناریوهای ولتاژ بالا، تمایل دارند سطح خاصی از توان را ارائه دهند. اگرچه اغلب برای دستگاه هایی که به ولتاژ 500 ولت یا بیشتر نیاز دارند، استفاده می شود، ترانسفورماتور ولتاژ نیز در بسیاری از دستگاه های الکترونیکی ولتاژ پایین یافت می شود.
صرف نظر از اندازه، یک ترانسفورماتور ولتاژ به خواص القای متقابل متکی است. جریان در هر ولتاژی از یک مجموعه اولیه از سیم پیچ های ترانسفورماتور عبور می کند. حرکت این جریان از یک هسته ترانسفورماتور یک نیروی الکتروموتور متغیر در مجموعه ثانویه سیم پیچ ترانسفورماتور ایجاد می کند. میزان چرخش در دو سیم پیچ کنترل می کند که جریان قوی تر، ضعیف تر یا ثابت بماند. این فرآیند شاید برای مدارهای ولتاژ بالا و دوربرد کارآمد باشد.
کاربرد ترانس ولتاژ
ترانسفورماتورهای ولتاژ بالا اغلب در شبکه های الکتریکی بزرگ استفاده می شوند. سطوح مختلف ولتاژ مورد نیاز در سراسر شبکه به این معنی است که در نقاط مختلف، ممکن است مقدار ولتاژ کاهش یا افزایش یابد تا تجهیزات بتوانند به درستی کار کنند. پست‌ها و نیروگاه‌ها اغلب دارای آرایه‌های قابل توجهی هستند که شامل ترانسفورماتورهای ولتاژ می‌شود و کاربردهای شهری اغلب به یک ترانسفورماتور ولتاژ بالا در نقطه‌ای متکی هستند.
در این شبکه های الکتریکی در مقیاس بزرگ، تعمیر و نگهداری و اندازه گیری اغلب مورد نیاز است. ترانسفورماتورهای ولتاژ بالا اغلب برای کاهش توان از یک شبکه به سطحی که تجهیزات اندازه گیری انتظار دارند استفاده می شود. پایین آمدن ولتاژ می تواند بار روی چنین تجهیزاتی را بدون وقفه در جریان کلی شبکه کاهش دهد. همان مفهوم اولیه اغلب برای تجهیزات کم ولتاژ اعمال می شود.
بسیاری از لوازم الکترونیکی حاوی ترانسفورماتورهای قدرت هستند که ولتاژ خانگی را به سطح قابل قبولی برای یک دستگاه خاص تبدیل می کنند. این ترانسفورماتورهای ولتاژ می توانند خارجی باشند، مانند آداپتورهای معمولی متناوب متناوب، یا داخلی، مانند اجزای داخل منبع تغذیه کامپیوتر. فرصت های تجاری از طیف وسیعی از دستگاه ها و جریان های الکتریکی مورد استفاده در سراسر جهان ناشی می شود.
به عنوان مثال، یک ترانسفورماتور ولتاژ پایین ممکن است هنگام سفر به کشوری که از ولتاژ متفاوتی برای برق خانگی استفاده می کند، مفید باشد. ترانسفورماتورهای ولتاژ تجاری اغلب برای تبدیل برق دیوار به ولتاژی طراحی می شوند که دستگاه های الکترونیکی می توانند از آن استفاده کنند. مانند ترانسفورماتورهای ولتاژ بالا، ترانسفورماتورهای ولتاژ پایین را می توان برای افزایش یا کاهش ولتاژ با استفاده از سیم پیچ های ترانسفورماتور استفاده کرد. بسیاری از قوانین و مفاهیم مشابهی که در شبکه های الکتریکی در مقیاس بزرگ استفاده می شود، در مورد لوازم الکترونیکی مصرفی نیز اعمال می شود.
مشخصات ترانس ولتاژ Schneider مدل ABL6TD02G اشنایدر
- محدوده محصول: Modicon Transformer Optimized
- نوع محصول یا جزء: ترانسفورماتور ایمنی و ایزوله
- توان نامی در VA: 25 VA
- ولتاژ ورودی: 230 ولت AC تک فاز، ترمینال(ها): N-L1
فاز به فاز 400 ولت AC، ترمینال(ها): L1-L2 - ولتاژ خروجی: 115 ولت AC
- سیم پیچ ثانویه: تک
- پوشش محافظ: بدون
- دمای هوای محیط برای عملیات: -20…50 درجه سانتی گراد
