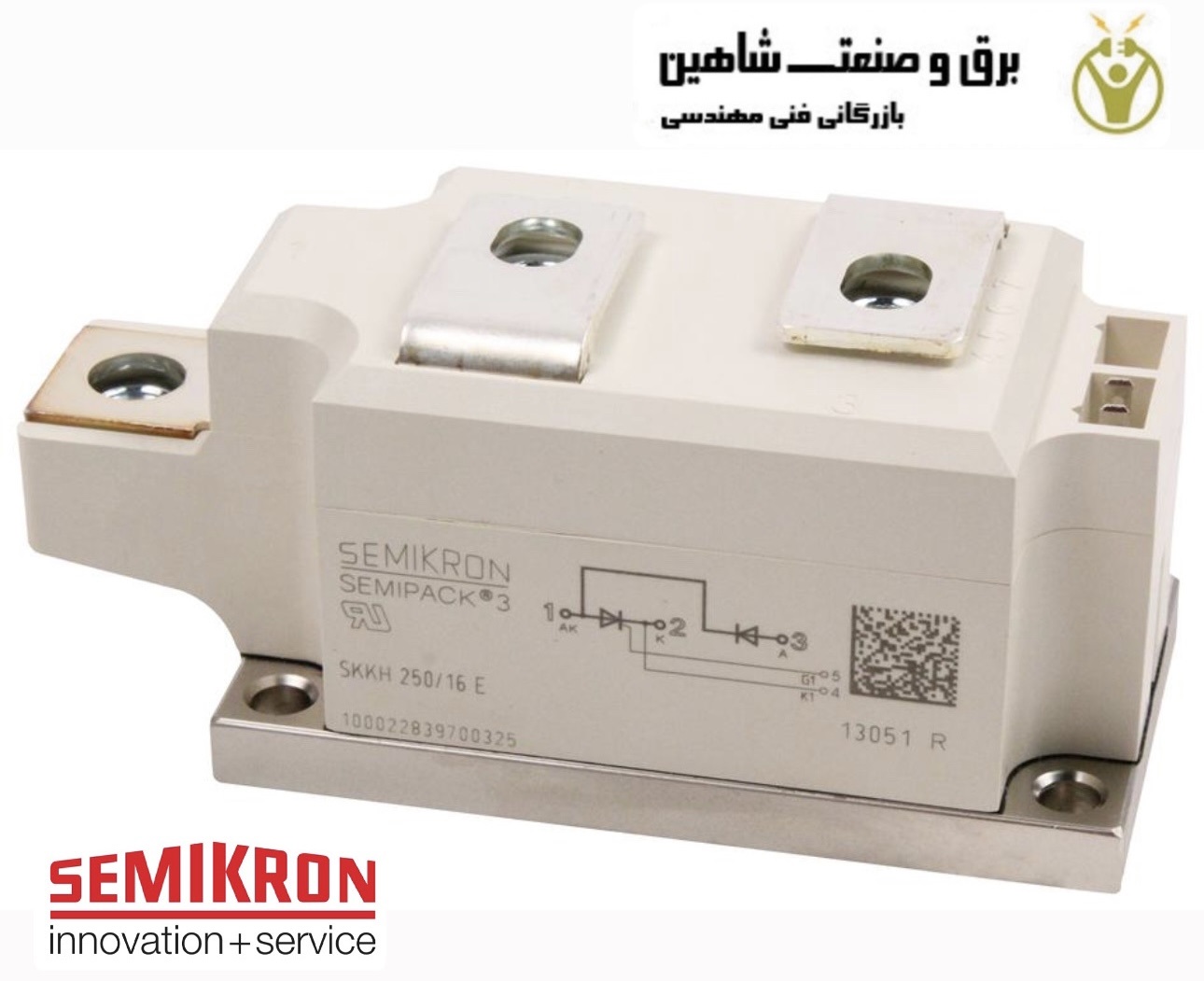

تریستور-پل دیود SEMIKRON مدل SKKH250/16E سمیکرون یک دستگاه نیمه هادی حالت جامد با چهار لایه از مواد متناوب از نوع N و P است. آنها به عنوان سوئیچ های دوپایدار عمل می کنند، زمانی که دروازه آنها یک ماشه جریان را دریافت می کند، هدایت می شوند و در حالی که بایاس به جلو هستند به هدایت خود ادامه می دهند. تریستورها مترادف یکسو کننده کنترل شده با سیلیکون (SCR) هستند. تریستور، هر یک از چندین نوع ترانزیستور دارای چهار لایه نیمه رسانا و بنابراین سه اتصال p-n. تریستور یک آنالوگ حالت جامد از لوله خلاء تیراترون است و نام آن از ترکیب دو کلمه تیراترون و ترانزیستور گرفته شده است. شکل رایج تریستور یکسو کننده کنترل شده با سیلیکون (SCR) است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می شود و به طور گسترده به عنوان جزئی از دستگاه هایی که سرعت موتور، سطح مایع، دما و فشار را کنترل می کند استفاده می شود.
تریستورها خانواده‌ای از دستگاه‌های نیمه‌رسانا را تشکیل می‌دهند که ویژگی‌های دوپایدار را نشان می‌دهند و می‌توانند بین حالت «خاموش» با مقاومت بالا، جریان کم و حالت «روشن» با جریان بالا با مقاومت کم تغییر کنند. عملکرد تریستورها ارتباط نزدیکی با ترانزیستور دوقطبی دارد که در آن هر دو الکترون و حفره در فرآیند رسانایی دخیل هستند (نگاه کنید به نیمه هادی: خواص الکترونیکی). تریستورها به دلیل دو حالت پایدار (روشن و خاموش) و اتلاف توان کم در این حالت ها، در کاربردهایی از کنترل سرعت در لوازم خانگی گرفته تا سوئیچینگ و تبدیل توان در خطوط انتقال فشار قوی استفاده می شوند.
مشخصات تریستور-پل دیود SEMIKRON مدل SKKH250/16E سمیکرون
ماژول های محصور شده با صفحه پایه ایزوله الکتریکی. مناسب برای کاربردهایی مانند شارژر باتری، جوشکارها و تجهیزات آبکاری، منابع تغذیه تنظیم شده و مدارهای کنترل دما و سرعت. تریستور مدل SKKH250/16E از تجهیزات اتوماسیون صنعتی است.
- میانگین جریان در حالت دارای رتبه 250A
- تریستور نوع SCR
- نوع بسته A 73b
- پیک تکراری ولتاژ معکوس 1600 ولت
- نرخ جریان افزایشی 9000A
- نوع نصب پایه پنل
- حداکثر جریان ماشه گیت 200 میلی آمپر
- حداکثر ولتاژ ماشه گیت 3 ولت
- حداکثر جریان نگهداری 500 میلی آمپر
- تعداد پین 7
- ابعاد 115 × 50 × 52 میلی متر
- حداقل دمای عملیاتی -40 درجه سانتیگراد
- ولتاژ مسدود کننده پیک تکراری 1600 ولت
- اوج تکراری جریان خارج از حالت 85 میلی آمپر
- حداکثر دمای عملیاتی +130 درجه سانتیگراد
- حداکثر ولتاژ در حالت 1.4 ولت
