توضیحات

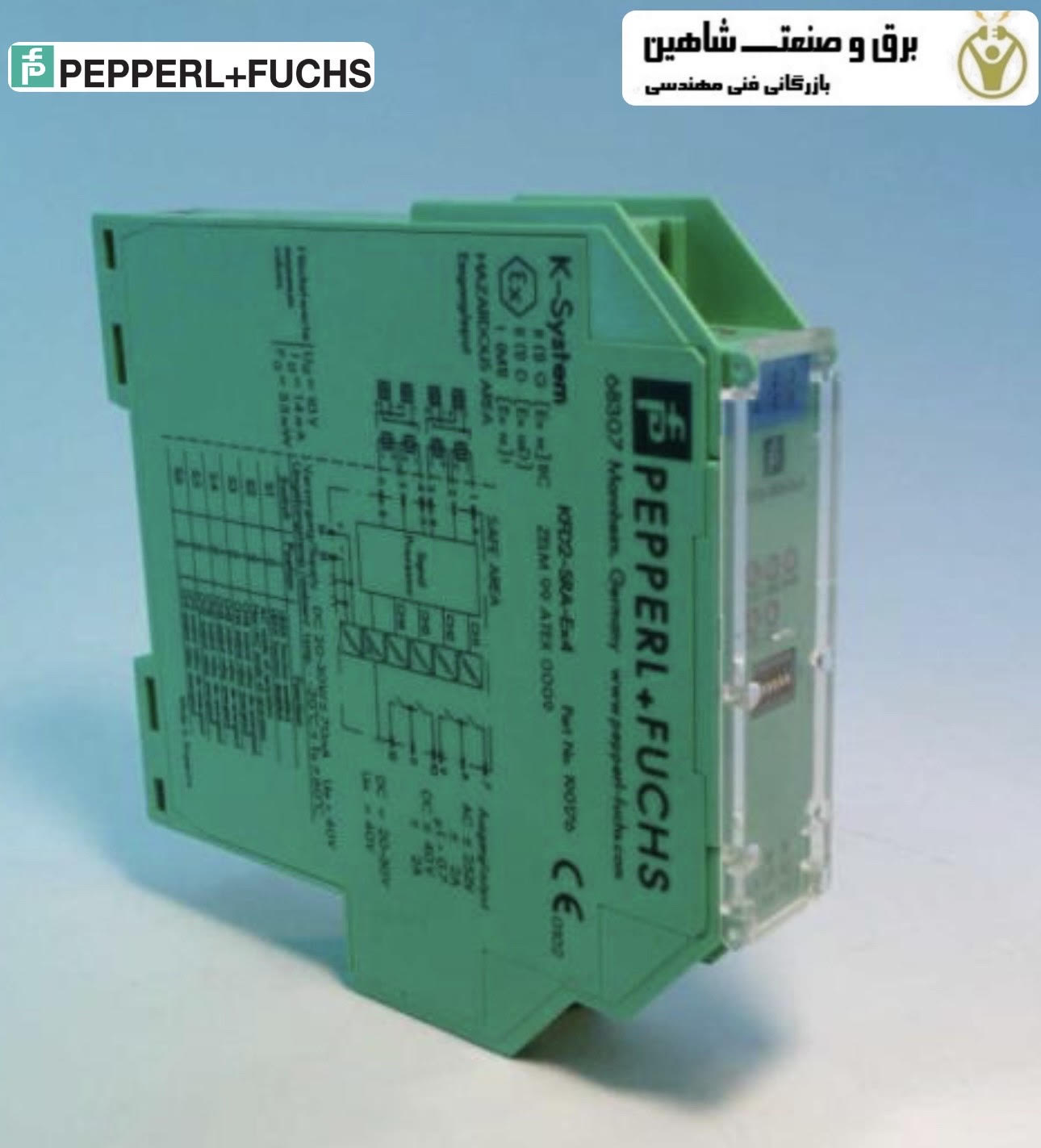

تقویت کننده سوئیچ Pepperl+Fuchs مدل KFD2-SRA-EX4 پپرل فوکس برای کاربردهای ذاتا ایمن مناسب است. این دستگاه سیگنال های باینری را از حسگرهای NAMUR یا تماس های مکانیکی از منطقه بالقوه انفجاری به منطقه امن منتقل می کند. هر سنسور یا سوئیچ مجاورت بار را در ناحیه امن از طریق یک کنتاکت رله معمولی باز کنترل می کند. یک فناوری سیم کشی ویژه 2:1 برای این دستگاه ارائه شده است. سیم کشی میدان را تا 50 درصد کاهش می دهد. سوئیچ S1 برای روشن یا خاموش کردن تشخیص خطای خط مدار میدان استفاده می شود. حالت 2:1 از طریق سوئیچ S2 انتخاب می شود. سوئیچ های S3…S6 برای معکوس کردن وضعیت خروجی معمولی رله ها استفاده می شوند. اگر دستگاه از طریق Power Rail کار می کند، یک پیام خطای جمعی ممکن است. تقویت کننده سوئیچ KFD2-SRA-EX4 قطعه ای حیاتی در تجهیزات اتوماسیون صنعتی است.
- مانع ایزولاسیون 4 کاناله
- منبع تغذیه 24 ولت DC (پاور ریل)
- ورودی های تماس یا NAMUR
- 50% سیم کشی کمتر، تکنولوژی 2:1
- خروجی تماس رله
- نظارت بر خطای خط
- جهت عمل برگشت پذیر
مشخصات فنی تقویت کننده سوئیچ Pepperl+Fuchs مدل KFD2-SRA-EX4 پپرل فوکس
- نوع سیگنال: ورودی باینری
- اتصال: ریل برق یا پایانه های 14+، 15-
- ولتاژ نامی: 19 … 30 ولت DC
- ریپل: ≤ 10%
- جریان نامی: 45 … 70 میلی آمپر
- تلفات برق: 1.2 وات
- سمت اتصال: سمت میدان
- اتصال: پایانه های 1-, 2+, 3-; 4-، 5+، 6-
- نسبت پالس/مکث: دقیقه 35 میلی‌ثانیه (عملکرد غیرمستقیم) 70 میلی‌ثانیه.
- نظارت بر خطای خط: شکست I ≤ 0.15 میلی آمپر، اتصال کوتاه I > 6 میلی آمپر
- خروجی I … IV: سیگنال I … سیگنال IV ; رله
- بار تماس: 253 ولت AC/2 A/cos φ > 0.7; 40 ولت DC/2 بار مقاومتی؛
- تأخیر دریافت/آزادسازی: تقریباً 30 میلی‌ثانیه
- طول عمر مکانیکی: 5 x 106 سیکل سوئیچینگ
- پیام خطای جمعی: Power Rail
- فرکانس سوئیچینگ: ≤ 10 هرتز (عملکرد غیر AC) ≤ 3 هرتز (عملکرد AC)
- عناصر نمایشگر: LED
- کنترل: سوئیچ DIP
- پیکربندی: از طریق سوئیچ DIP
- برچسب زدن: فضایی برای برچسب زدن در جلو
- دمای محیط: -20 … 60 درجه سانتی گراد (-4 … 140 درجه فارنهایت)
- کلاس حفاظت: IP20
- اتصال: پایانه های پیچ
- ابعاد: حدودا 150 گرم
- ابعاد: 20 × 119 × 115 میلی متر (W x H x D)، نوع بدنه B2
- ارتفاع: 119 میلی متر
- عرض: 20 میلیمتر
- عمق: 115 میلی متر
- امنیت حداکثر ولتاژ: 40 ولت DC (توجه! Um یک ولتاژ نامی نیست.)
- بار تماس: 230 ولت AC + 10٪ / 2 A / 100 VA / cos φ ≥ 0.7; 40 ولت DC / 2 بار اهمی
- امنیت حداکثر ولتاژ: 40 ولت DC
