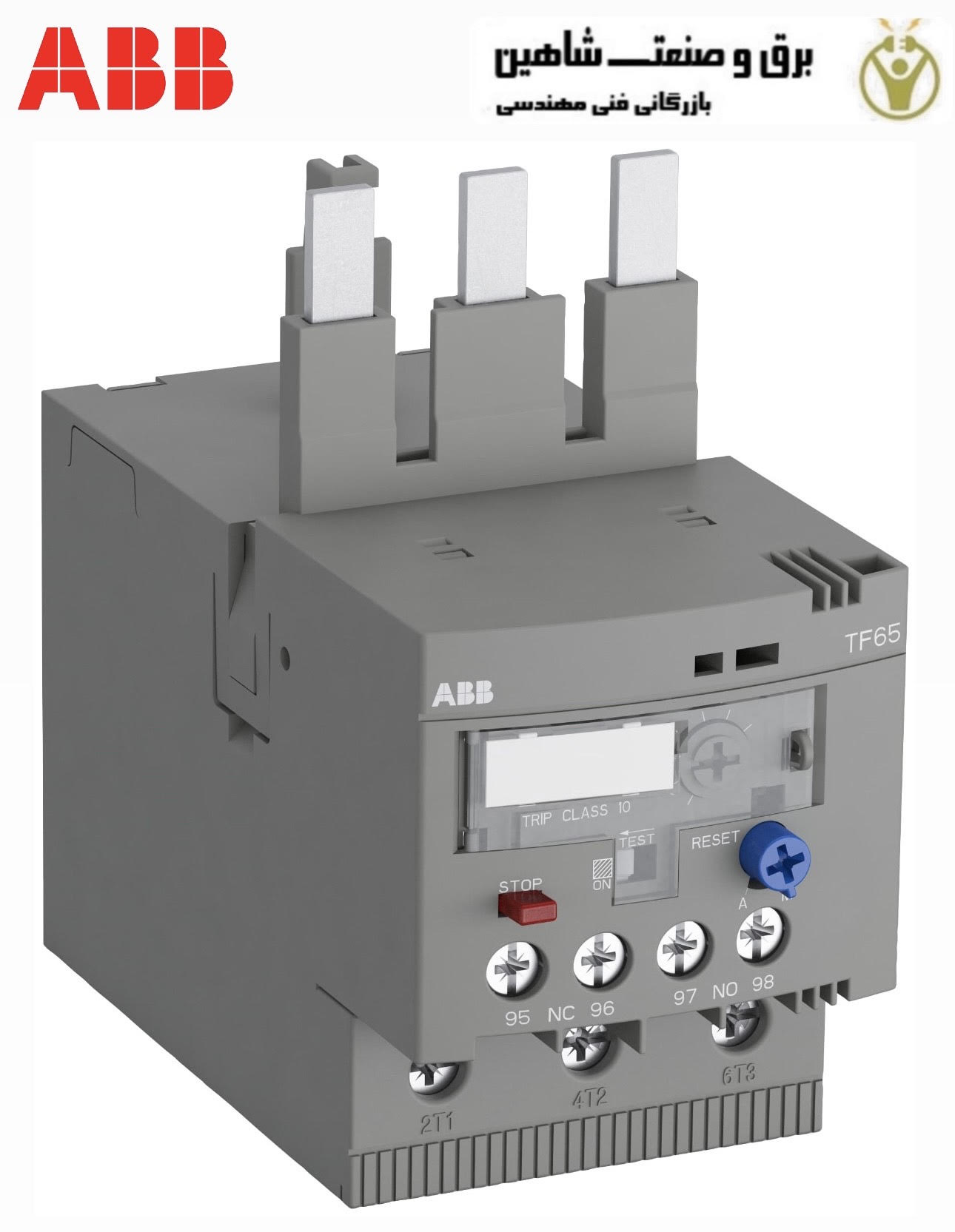

رله اضافه بار حرارتی ABB مدل TF65-28 ای بی بی به عنوان یک وسیله حفاظتی حیاتی در سیستم های الکتریکی عمل می کند که در درجه اول برای محافظت از موتورها از گرمای بیش از حد و آسیب احتمالی ناشی از جریان بیش از حد استفاده می شود. این بر اساس اصل حسگر حرارتی عمل می کند و حرارت تولید شده توسط موتور را در حین کار نظارت می کند. رله اضافه بار حرارتی TF65-28 یک دستگاه حفاظتی الکترومکانیکی اقتصادی برای مدار اصلی است. از این رله عمدتاً برای محافظت از موتورها در برابر اضافه بار و خرابی فاز استفاده می شود. ترکیبات استارت همراه با کنتاکتورها تنظیم می شوند. رله اضافه بار حرارتی TF65-28 از تجهیزات اتوماسیون صنعتی مهم و کاربردی است.
رله‌های اضافه بار حرارتی، رله‌های سه قطبی با المان‌های قطع دو فلزی (1 در هر قطب) هستند. جریان موتور از طریق عناصر قطع کننده دو فلزی جریان می یابد و آنها را به طور مستقیم و غیر مستقیم گرم می کند. در صورت بار بیش از حد (بیش از جریان)، عناصر دو فلزی در نتیجه گرما خم می شوند. این منجر به آزاد شدن رله و تغییر موقعیت سوئیچینگ کنتاکت ها می شود (95-96 / 97-98). کنتاکت 95-96 برای کنترل کنتاکتور بار استفاده می شود.
رله های اضافه بار دارای یک مقیاس تنظیم در آمپر هستند که امکان تنظیم مستقیم رله را بدون هیچ گونه محاسبه اضافی فراهم می کند. مطابق با استانداردهای بین المللی و ملی، جریان تنظیم جریان نامی موتور است و نه جریان خاموش (بدون قطع در 1.05 x I، خاموش شدن در 1.2 x I، I = جریان تنظیم). رله ها به گونه ای ساخته شده اند که در صورت بارگذاری بیش از حد از خود محافظت کنند. رله اضافه بار باید در برابر اتصال کوتاه محافظت شود. وسایل حفاظتی مناسب اتصال کوتاه در جدول نشان داده شده است.
ویژگی های رله اضافه بار حرارتی ABB مدل TF65-28 ای بی بی
- حفاظت اضافه بار – کلاس سفر 10
- حساسیت از دست دادن فاز
- جبران دما از -25…+60 درجه سانتی گراد
- تنظیم جریان قابل تنظیم برای حفاظت از اضافه بار
- تنظیم مجدد خودکار یا دستی قابل انتخاب است
- مناسب برای سه و تک فاز
کاربرد
- مکانیسم بدون سفر
- نشانگر وضعیت
- عملکرد STOP و TEST
- نصب مستقیم بر روی کنتاکتورهای بلوک
- عناصر عملیاتی قابل آب بندی
مشخصات فنی
- تنظیم اضافه بار حداقل جریان: 22 آمپر
- حداکثر جریان تنظیم اضافه بار: 28 آمپر
- حداکثر ولتاژ AC کویل: –
- حداکثر ولتاژ سیم پیچ DC: –
- نوع کنتاکتور قابل استفاده با: AF40…AF65
