توضیحات

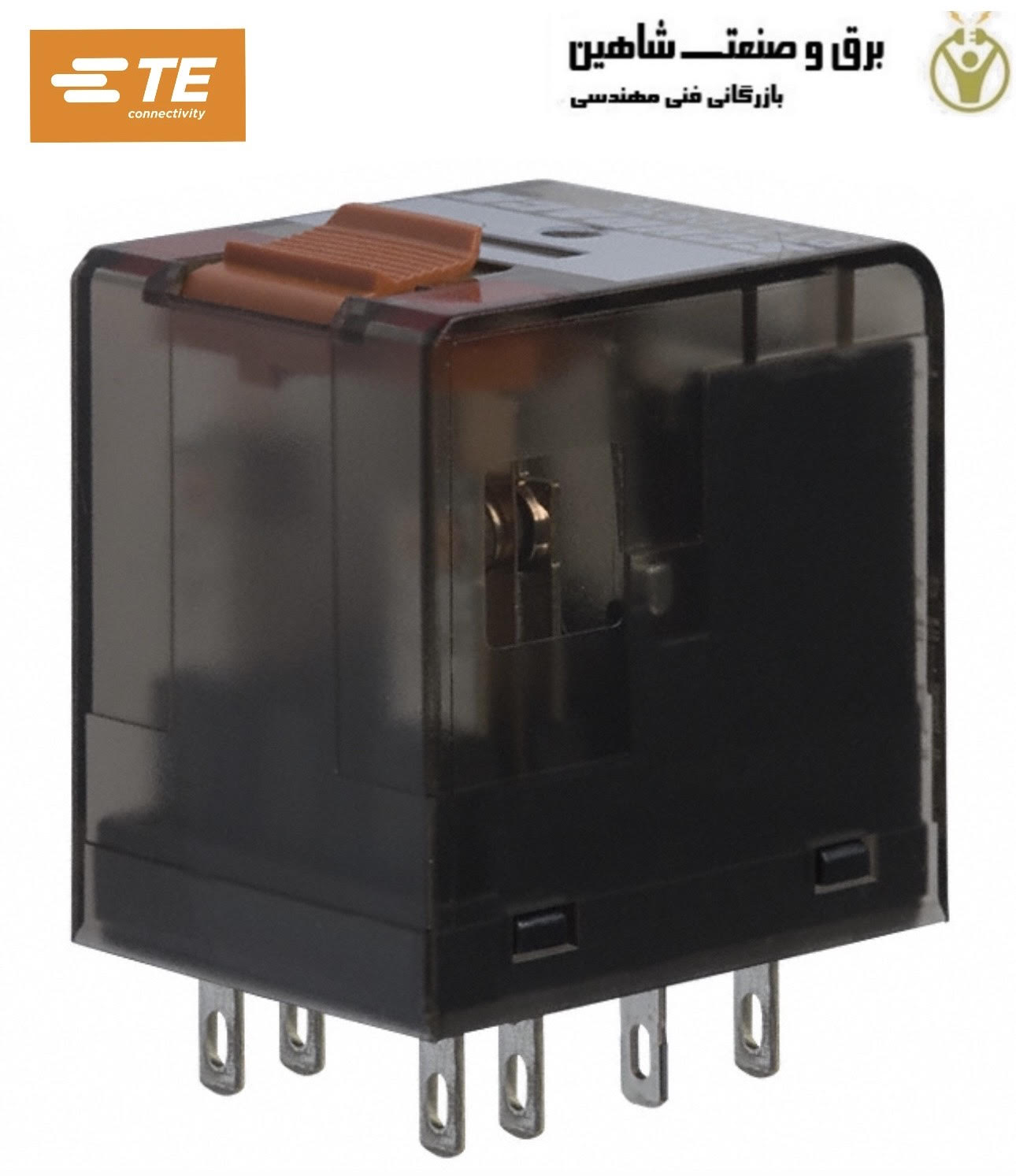

رله الکترومکانیکی Schrack – Te Connectivity مدل PT370L24 با به کارگیری یک سیم پیچ الکترومغناطیسی یک مدار را برای جریان بدون درز برق باز یا بسته می کند. این رله های مقرون به صرفه از آرمیچر، فنر و یک یا چند کنتاکت تشکیل شده اند. اگر قرار است رله به طور معمول باز باشد (NO)، هنگامی که برق اعمال می شود، آهنربای الکتریکی آرمیچر را جذب می کند. در جهت سیم پیچ کشیده می شود تا زمانی که به یک تماس برسد و در نتیجه مدار بسته می شود. به طور مشابه، اگر قرار باشد رله به طور معمول بسته باشد (NC)، سیم پیچ الکترومغناطیسی آرمیچر را از کنتاکت دور می کند و در نتیجه مدار باز می شود.
رله های قدرت در سیستم های خودرو، کنترل، قدرت، ایمنی و سیگنال استفاده می شود. در سیستم های ساختمانی مانند آسانسورها و پله های برقی، رله های PCB قدرت برای نصب PCB عمدتاً در سیستم های فرعی کنترل آسانسور، کنترل درب و روشنایی طراحی شده اند. در HVAC، رله های PCB قدرت در ترموستات ها، دیگ های برقی (برای روشن کردن زمان گرمایش)، پمپ های عمومی و کنترل فن استفاده می شوند. در سیستم های روشنایی، رله های قدرت هجومی به ویژه برای بالاست الکترونیکی و روشنایی LED مناسب هستند. کاربردهای دیگر شامل آشکارسازهای حرکت، کنترل از راه دور و محرک سیستم اتوبوس است. رله های الکترومکانیکی Schrack – Te Connectivity از اجزاء کلیدی در تجهیزات اتوماسیون صنعتی هستند.
ویژگی ها و مزایا رله الکترومکانیکی Schrack – Te Connectivity مدل PT370L24
- مخاطبین بدون کادمیوم
- نشانگر LED و مکانیکی
- دستگاه تست دستی/قابل قفل
- سیم پیچ جداسازی برای تماس. 2.5 کیلو ولت
- مواد تماس: AgNi
- عمر مکانیکی؛ AC; 20 x 106، DC; 30*106
- نوع پلاگین
- ابعاد: W22.5 x D28 x H29 mm
مشخصات فنی
- ولتاژ کویل: 24 ولت dc
- پیکربندی تماس: 3PDT
- نوع نصب: پایه PCB
- جریان سوئیچینگ: 10A
- تعداد پل ها: 3
- قفل: خیر
- نوع ترمینال: اتصال سریع
- حداکثر ولتاژ سوئیچینگ AC: 400 ولت ac
- طول: 28 میلی متر
- مقاومت سیم پیچ: 777Ω
- قدرت کویل: 741 مگاوات
- حداقل دمای عملیاتی: -40 درجه سانتیگراد
- عمق: 22.5 میلی متر
- سیم پیچ جداسازی برای تماس: 2.5 کیلو ولت
- حداکثر دمای عملیاتی: +70 درجه سانتیگراد
- مواد تماس: آلیاژ نیکل نقره
- سری: PT
- ارتفاع: 35 میلی متر
- حداکثر قدرت سوئیچینگ AC: 2.5 کیلو ولت آمپر
- کاربرد: فشرده
