توضیحات

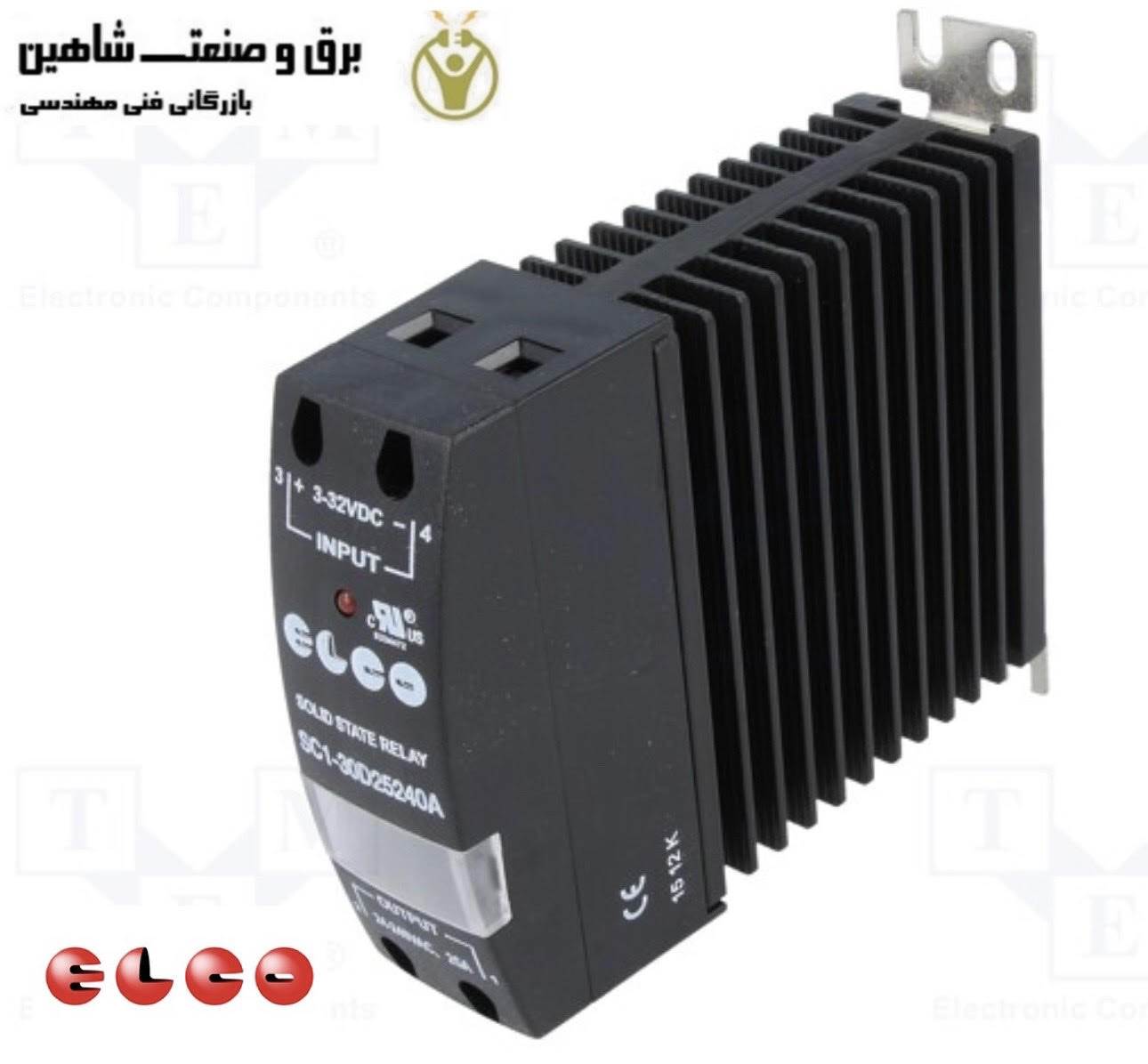

رله حالت جامد ELCO SRL مدل SC1-30D25240A یک رله سوئیچینگ است که نیازی به استفاده از قطعات مکانیکی ندارد. این ویژگی معمولاً به آن این مزیت را میدهد که طول عمر بیشتری نسبت به رلههای الکترومکانیکی معمول دارد، و اگرچه رلههای حالت جامد نسبت به رلههای الکترومکانیکی سریعتر هستند، اما برخی از قوانین طراحی را دارند. طراحی رله حالت جامد معمولاً به سادگی یک کلید روشن و خاموش با ترمینال برق و ترمینال بار است که هنگامی که سیگنال کنترل خارجی از طریق ترمینال دیگر به رله منتقل می شود، سوئیچ می شود. هنگامی که این اتفاق می افتد، سوئیچینگ بسیار سریع اتفاق می افتد و به بار، معمولاً با استفاده از ترانزیستور قدرت ماسفت، توان داده می شود. رله حالت جامد SC1-30D25240A از رله های پرکاربرد در تجهیزات اتوماسیون صنعتی است.
طراحی و کاربرد رله حالت جامد ELCO SRL مدل SC1-30D25240A
رلههای حالت جامد را میتوان در ظرفیت سوئیچینگ AC یا DC طراحی و استفاده کرد، اما پیکربندی داخلی باید اصلاح شود تا برای هر دو سناریو کار کند. رلههای DC میتوانند با یک ماسفت، با منبع و تخلیه به برق و بار مدار اصلی و سیگنال کنترل متصل به پاس گیت، کار کنند. سیگنال کنترل می تواند بسیار کم قدرت باشد، که رله (و مدار بار عظیم) را قادر می سازد توسط چیزی به کوچکی آردوینو کنترل شود. رلههای حالت جامد میتوانند چندین ترانزیستور به صورت موازی داشته باشند تا پتانسیل جریان بالاتری را ایجاد کنند که میتواند به 100 آمپر رتبهبندی شود. سوئیچ های AC حداقل به دو ترانزیستور نیاز دارند زیرا یک ماسفت نمی تواند جریان را در هر دو جهت مهار کند زمانی که رله در حالت خاموش است. دو ترانزیستور، با منابع متصل به آنها، برای مسدود کردن جریان در هنگام خاموش بودن و سپس عبور برق هنگامی که سیگنال کنترل در داخل رله روشن می شود، استفاده می شود.
مشخصات فنی
- سازنده: ELCO SRL
- نوع رله: حالت جامد
- ولتاژ کنترل: 3…32 ولت DC
- حداکثر جریان عملیاتی: 25A
- ولتاژ سوئیچ: 24…240 ولت AC
- سری رله: SC1-30D
- نوع رله: 1 فاز
- نصب: برای نصب ریل DIN، روی پانل
- دمای کارکرد: -30…80 درجه سانتی گراد
- ابعاد بدنه: 30x100x110mm
- حداکثر ولتاژ سوئیچینگ: 25 [A]
- نصب: ریل DIN
- نصب الکتریکی: پایانه های پیچ
