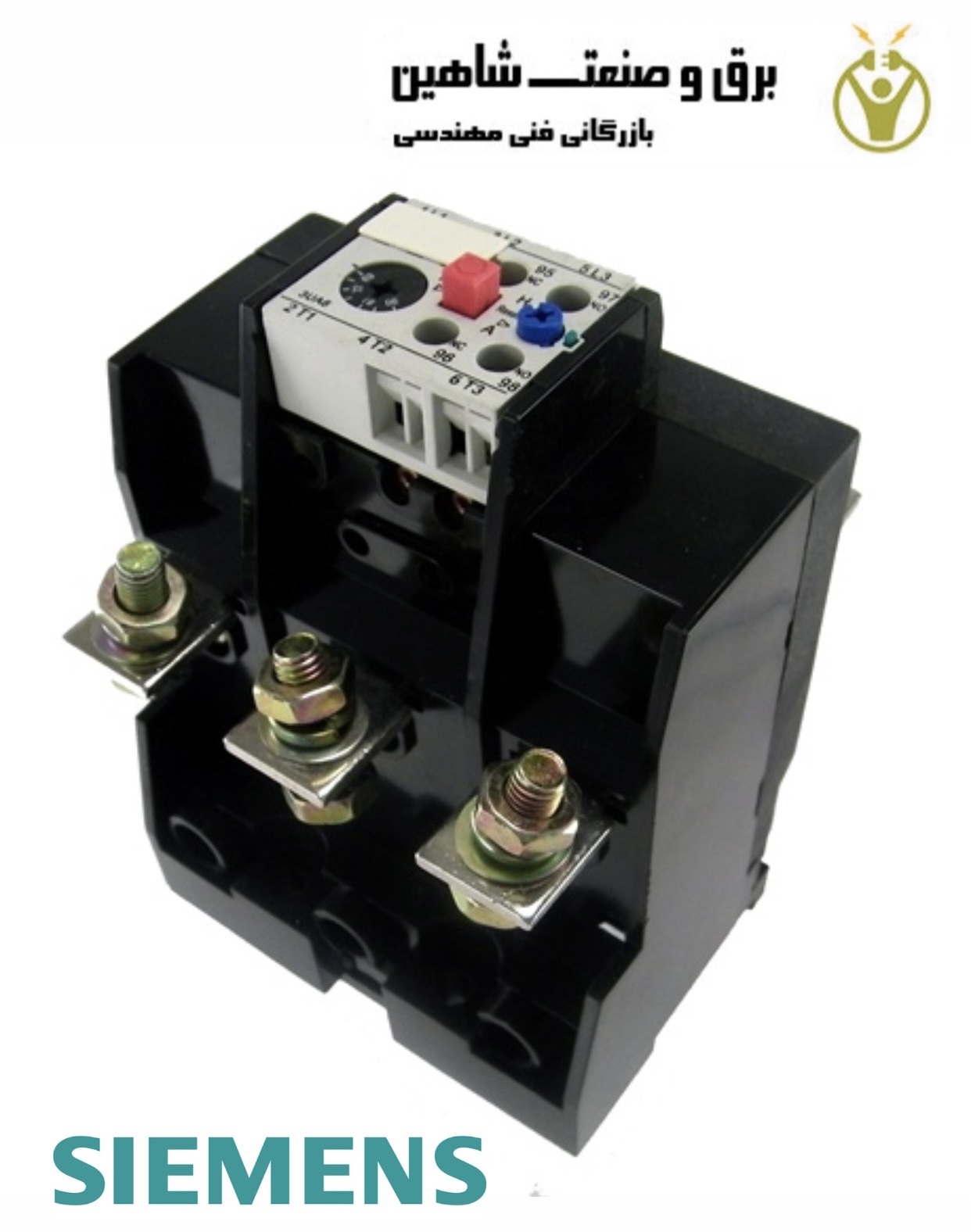

رله حرارتی/ رله بی متال Siemens مدل 3UA6200-3L زیمنس

توضیحات

رله حرارتی/ رله بی متال Siemens مدل 3UA6200-3L زیمنس بر اساس اصل اثر حرارتی انرژی الکتریکی کار می کند. نوارهای دو فلزی، کویل های گرمایشی و ترانسفورماتورهای جریان بخش مهمی از رله حرارتی هستند. ترانسفورماتور جریان، جریان را به سیم پیچ های بخاری می رساند. انرژی حرارتی کویل های بخاری، نوارهای دو فلزی را گرم می کرد. نوارهای دو فلزی از آلیاژ نیکل و فولاد ساخته شده اند. آلیاژ نیکل و فولاد دارای مقاومت فولادی بالایی است و همچنین فاقد پیری حرارتی است. بازوی کبدی عایق شده به همراه فنر و نوارهای دو فلزی به سیم پیچ تریپ متصل می شود. کشش فنر با کمک صفحه سکتوری شکل تغییر می کند.

هنگامی که سیستم در شرایط عملیاتی عادی قرار دارد، فنر صاف می ماند. هنگامی که خطا روی سیستم رخ می دهد، فنر دو فلزی گرم شده و خم می شود. کشش فنر آزاد می شود که کنتاکت های رله را قطع می کند. کنتاکت رله مدار تریپ را انرژی می دهد و به همین دلیل کنتاکت های قطع کننده مدار بسته می شوند. بنابراین، سیستم امن باقی می ماند.

کاربرد رله حرارتی/ رله بی متال Siemens مدل 3UA6200-3L زیمنس

یک رله حرارتی بسته به خاصیت فلزات کار می کند. اصل کار رله حرارتی این است که وقتی یک نوار دو فلزی توسط یک سیم پیچ گرمایشی که جریان سیستم را حمل می کند گرم می شود، خم می شود و تماس های معمولی باز ایجاد می کند. رله حرارتی عمدتاً در موتور القایی Squirrel Cage ولتاژ پایین و در موتور DC با توان خروجی پایین استفاده می شود. رله حرارتی قابلیت اضافه بار کم دارد. طراحی شده است تا زیر 6 تا 7 برابر بیشتر از جریان بار کامل کار کند.

این نوع رله در شرایط اتصال کوتاه استفاده نمی شود. جریان اتصال کوتاه دمای نوارهای دو فلزی را افزایش می دهد و به همین دلیل تماس های رله بسته می شود. رله حرارتی با رله اتصال کوتاه یا فیوز محدودیت زمانی استفاده می شود.

نکته: رله حرارتی مدل 3UA6200-3L در دسته تجهیزات اتوماسیون صنعتی قرار دارد.
