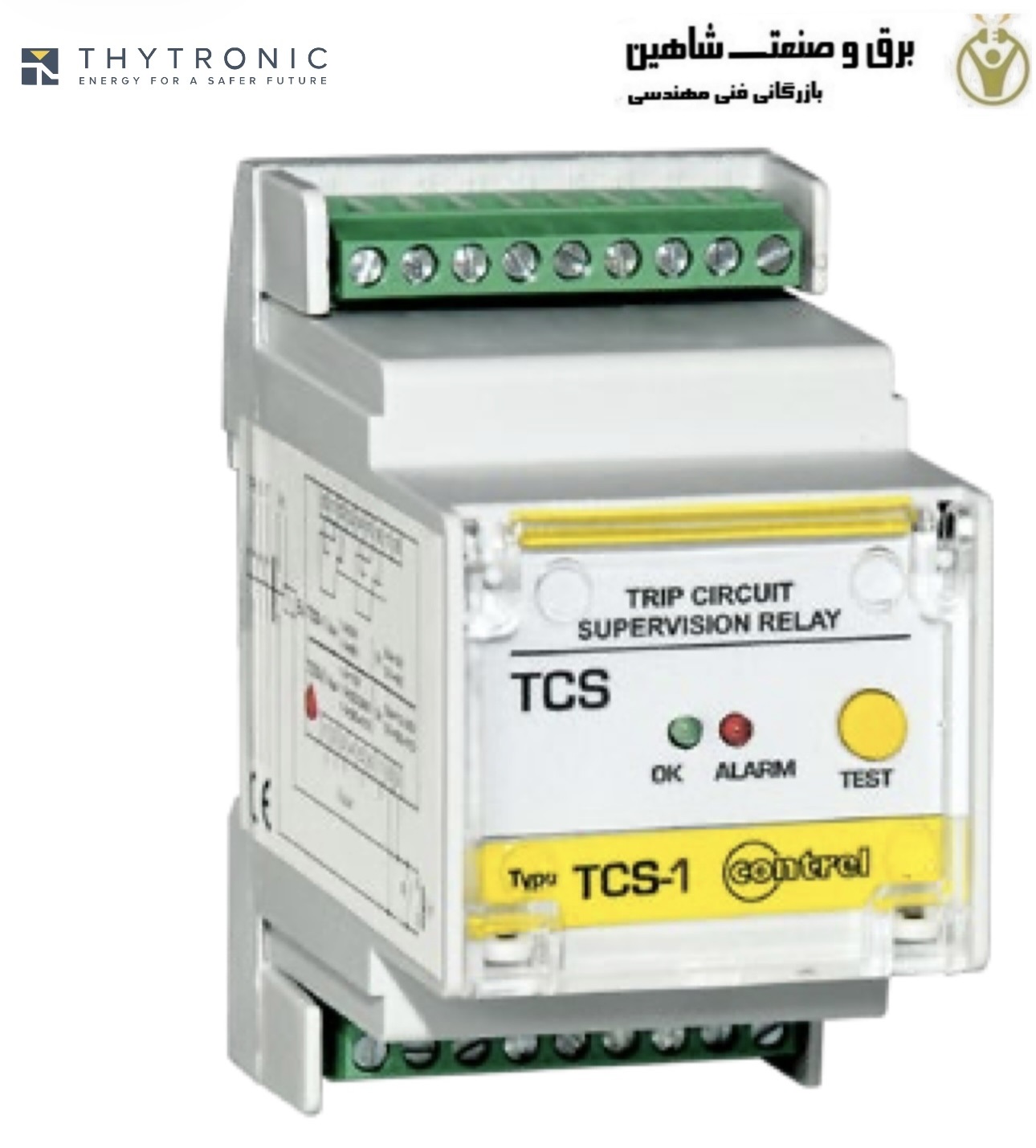

رله حفاظتی تایرونیک Thytronic مدل TCS-1 کد 200600، وسیله ای است که برای کنترل مدار قطع مدارشکن ها یا کنترل مدارهای ایمنی در تجهیزات اتوماسیون صنعتی استفاده می شود. در واقع، اگر مداری متشکل از رله خروجی هر وسیله حفاظتی، سیم پیچ قطع شنت مدارشکن و اتصالات بین رله و سیم پیچ از کار بیفتد، باز کردن مدارشکن به دلیل وجود خطا در خط غیرممکن است.
اگر سیستم به چندین وسیله حفاظتی مجهز باشد، این امر منجر به قطع یک مدارشکن دیگر می شود که منجر به از کار افتادن بخش بزرگتری از سیستم می شود. اگر فقط یک مدارشکن وجود داشته باشد، استفاده از رله TCS حتی مهم تر می شود، زیرا اطمینان از عملکرد مدار قطع بسیار مهم است.
یکی دیگر از کاربردهای بسیار مهم در مدارهای اضطراری است، همانطور که طبق استاندارد CEI 64-8/537.4.3 الزامی است، زمانی که از سیم پیچ قطع شنت استفاده می شود، به عنوان مثال در مدارهایی که پمپ های آتش نشانی و غیره را به کار می اندازند. این رله مجهز به یک منبع تغذیه کمکی است که از نظر الکتریکی از ولتاژ کنترل جدا است.
نحوه عملکرد رله حفاظتی تایرونیک Thytronic TCS-1
در شرایط عادی مدار و با وجود ولتاژ کمکی روی رله TCS، چراغ سبز “OK” روشن می ماند. وقتی خطایی در مدار قطع یا اضطراری رخ میدهد، چراغ قرمز “ALARM” روشن میشود و چراغ سبز “OK” خاموش میشود. در همان زمان، رله نهایی دو سوئیچه برای سیگنال صوتی و تکرار از راه دور، از مدار خارج میشود. همین سیگنال در صورت قطع شدن مدارشکن نیز وجود دارد.
همچنین میتوان با استفاده از همان ولتاژ تغذیه کمکی رله TCS، کمبود ولتاژ در مدارهای کمکی را تشخیص داد. در واقع، از آنجایی که رله نهایی معمولاً فعال است (ایمنی مثبت)، در صورت قطع برق، رله نهایی مانند حالت خطای مدار از مدار خارج میشود، اما در این حالت، نشانگرهای جلوی رله هر دو خاموش خواهند بود.
