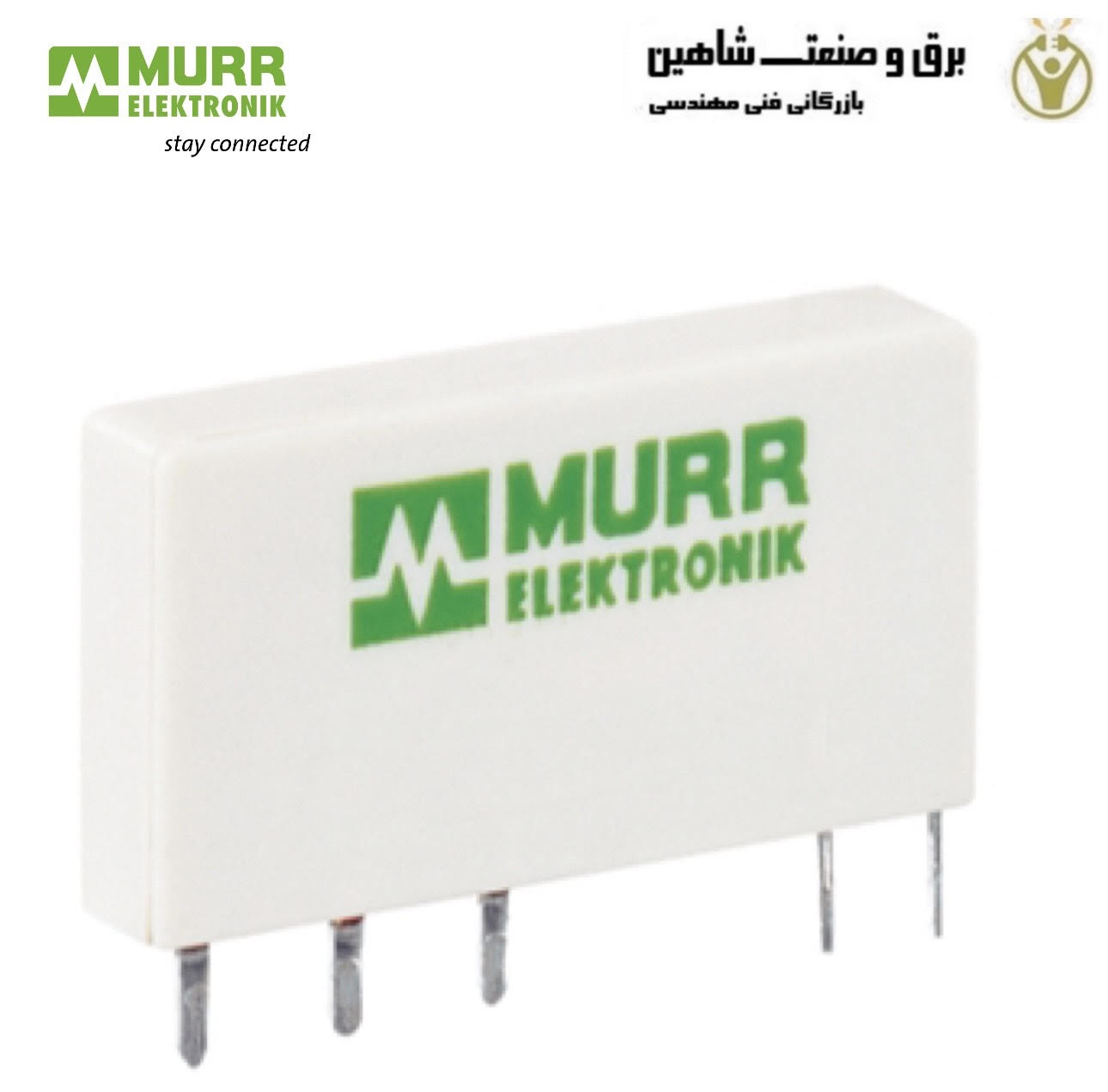

رله خروجی ماژول Murrelektronik مدل 3000-16023-2100010 مورالکترونیک

توضیحات

رله خروجی ماژول Murrelektronik مدل 3000-16023-2100010 مورالکترونیک، بر روی پایانه هایی قرار دارند که با علامت شماتیک سوئیچ مشخص شده اند، از آنها برای سوئیچ کردن دستگاه های دو حالته استفاده می شود و می توانند ولتاژ AC یا DC را تغییر دهند. ترمینال COM معمولاً معمول است، بسته به حالت رله، ولتاژ در ترمینال NO یا NC است. وضعیت (روشن/خاموش) هر رله با یک LED با برچسب مربوطه نشان داده می شود. حفاظت از اضافه بار و اضافه ولتاژ باید به صورت خارجی توسط یک قطع کننده مدار (به طور ایده آل برای هر خروجی یکی) ارائه شود. جریان نامی و نوع قطع کننده مدار باید با توجه به بار و مشخصات آن در مورد حداکثر جریان خروجی انتخاب شود. رله خروجی ماژول 3000-16023-2100010 از کاربردی ترین تجهیزات اتوماسیون صنعتی است.

مشخصات فنی رله خروجی ماژول Murrelektronik مدل 3000-16023-2100010 مورالکترونیک

• داده های الکتریکی | ورودی
  – حداقل ولتاژ AC ورودی: 9.8 ولت
  – حداکثر ولتاژ ورودی AC: 14 ولت
  – حداقل ولتاژ ورودی DC: 9.8 ولت
  – حداکثر ولتاژ ورودی DC: 14 ولت
  – جریان ورودی: 14.2 میلی آمپر
• داده های الکتریکی | خارج شوید
  – دسته استفاده AC-12 (EN IEC 60947-5-1): 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V
  – دسته استفاده AC-15 (EN IEC 60947-5-1): 3 A @ 24 V, 3 A @ 110 V, 1.5 A @ 230 V
  – دسته استفاده DC-13 (EN IEC 60947-5-1): 1 A @ 24 V, 0.2 A @ 110 V, 0.1 A @ 230 V
  – حداکثر فرکانس سوئیچینگ: 10 هرتز
  – حداکثر ظرفیت سوئیچ AC: 1500 VA
  – حداکثر ظرفیت سوئیچینگ DC: 180 وات
  – حداکثر ولتاژ AC: 250 ولت
  – حداکثر ولتاژ سوئیچینگ DC: 30 ولت
  – جریان سوئیچینگ DC: 100 میلی آمپر
  حداکثر جریان سوئیچینگ: 6 A
• LED نشانگر وضعیت: سبز
• حفاظت از دستگاه
  – عمر سرویس وضعیت: وابسته به بار
• حفاظت از دستگاه | برقی
  – درجه حفاظت (EN IEC 60529): IP20
  – ولتاژ نامی عایق: 250 ولت
  – عمر الکتریکی NC: 10000 سیکل
  – عمر الکتریکی NO: 30000 سیکل
• حفاظت از دستگاه | به صورت مکانیکی
  – عمر مکانیکی: 10000000 سیکل
• داده های مکانیکی
  – حداکثر زمان پاییز: . 4 میلی ثانیه
  – حداکثر زمان پاسخگویی: 8 میلی ثانیه
• داده های مکانیکی | داده های مادی
  – تماس مواد: Ag Sn O2
• داده های مکانیکی | داده های اسمبلی
  – نوع چفت و بست: شکسته
  – مناسب برای نوع نصب: ریل نصب، (EN 60715)
  – ارتفاع: 93 میلی متر
  – عرض: 6.2 میلی متر
  – عمق: 75.6 میلی متر
  – حداقل دمای کارکرد: -25 درجه سانتی گراد
  – حداکثر دمای کارکرد: 60 درجه سانتی گراد
