توضیحات

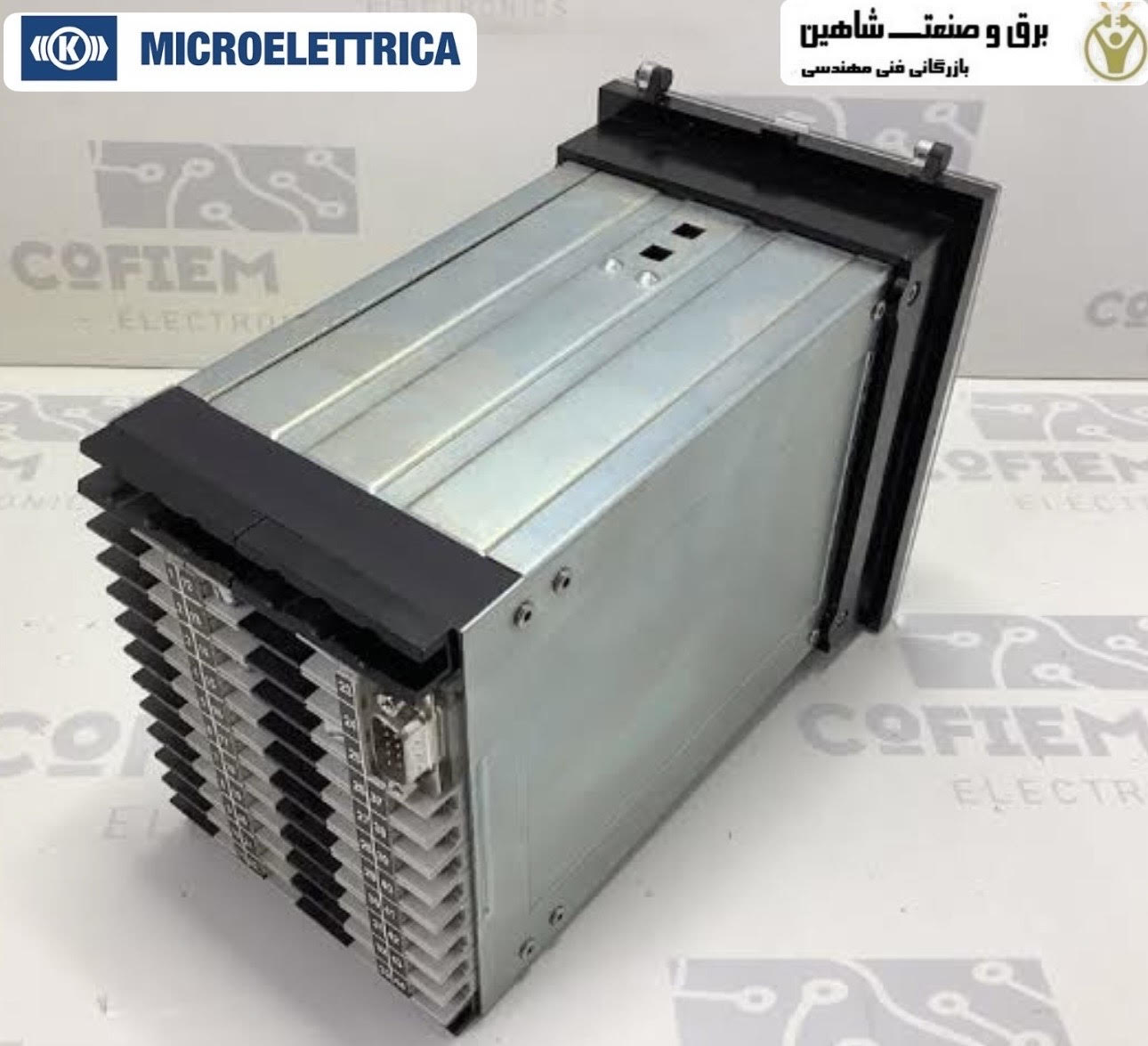

رله دیفرانسیل ژنراتور MICROELETTRICA SCIENTIFICA مدل MD32-T میکروالکتریکا، به طور ایده آل برای محافظت از هر ترانسفورماتور دو سیم پیچه ای در برابر خطاهای داخلی دو یا سه فاز، خطاهای بین حلقه ای و خطاهای زمین در ترانسفورماتورهایی با نول های امپدانس پایین یا زمین شدهی ثابت مناسب است. MD32T همچنین می تواند برای محافظت از ترانسفورماتورهای چند سیم پیچه ای که در آن ها یک سیم پیچ همیشه به عنوان سیم پیچ منبع عمل می کند و CTهای سیم پیچ های بار دیگر به روشی مناسب برای نمایش مجموع جریان های بار متصل شده اند، استفاده شود.
برای موتورهایی که با اتوترانسفورماتور راه اندازی می شوند، برخی از طرح های حفاظت دیفرانسیل، اتوترانسفورماتور را در ناحیه حفاظت قرار می دهند. در این مورد، یک رله دیفرانسیل ماشین دوار، مانند MD32G، مناسب نیست زیرا توابع مهار هارمونیک دوم و پنجم مشترک در رله های دیفرانسیل ترانسفورماتور مورد نیاز است. برای این کاربرد، باید از MD32T استفاده شود.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
کاربردهای رله دیفرانسیل ژنراتور MICROELETTRICA SCIENTIFICA مدل MD32-T میکروالکتریکا
رله MD32T عملکردهای زیر را ارائه می دهد:
- المان های دیفرانسیل با تنظیم بالا و پایین برای هر فاز با ویژگی های بایاس چند شیبه. MD32T برای محافظت از هر ترانسفورماتور دو سیم پیچ یا ترانسفورماتور سه سیم پیچ با جریان جهت واحد مناسب است.
- زمان پاسخ المان دیفرانسیل با تنظیم پایین کمتر از 2 سیکل، زمان پاسخ تنظیم بالا کمتر از 1 سیکل.
- المان های مهار هارمونیک دوم و پنجم قابل برنامه ریزی که می توانند به طور خودکار در حین برق دار کردن ترانسفورماتور یا در هر زمانی توسط یک تریگر خارجی کاهش یابند.
- المان خطای زمین محدود شده.
- جبران خودکار نسبت CT برای تمام پیکربندی های سیم پیچ ترانسفورماتور و اتصال CT از طریق گروه های برداری قابل برنامه ریزی.
- ثبت اسیلوگرافی 16 سیکلی از وقایع قطع. یک رکورد اسیلوگرافی همچنین می تواند به صورت خارجی تریگر شود.
MD32T همچنین ویژگی های زیر را که در همه رله های Edison® مشترک است، به اشتراک می گذارد:
- رابط کاربری ساده پنج دکمه ای انسان و ماشین (MMI) امکان دسترسی به تمام عملکردها، تنظیمات و داده های ذخیره شده را بدون نیاز به کامپیوتر فراهم می کند.
- صفحه نمایش الکترولومینسانس روشن که حتی در محیط های بسیار روشن نیز به راحتی قابل مشاهده است.
- طراحی کشویی، امکان آزمایش رله را بدون ایجاد اختلال در اتصالات به کیس فراهم می کند.
- پروتکل ارتباطی Modbus و ترمینال RS485 در پشت.
- طراحی ماژولار امکان نصب ماژول کشویی را در انواع کابینت های کم مصرف فراهم می کند.
- سه کنتاکت خروجی فرم C (SPDT) قابل برنامه ریزی و یک کنتاکت فرم A/B.
- عناصر زمان شروع (Pick-up).
- ویژگی های تنظیم مجدد قابل برنامه ریزی.
- کنتاکت های خروجی خرابی منبع تغذیه/رله اختصاصی.
