توضیحات

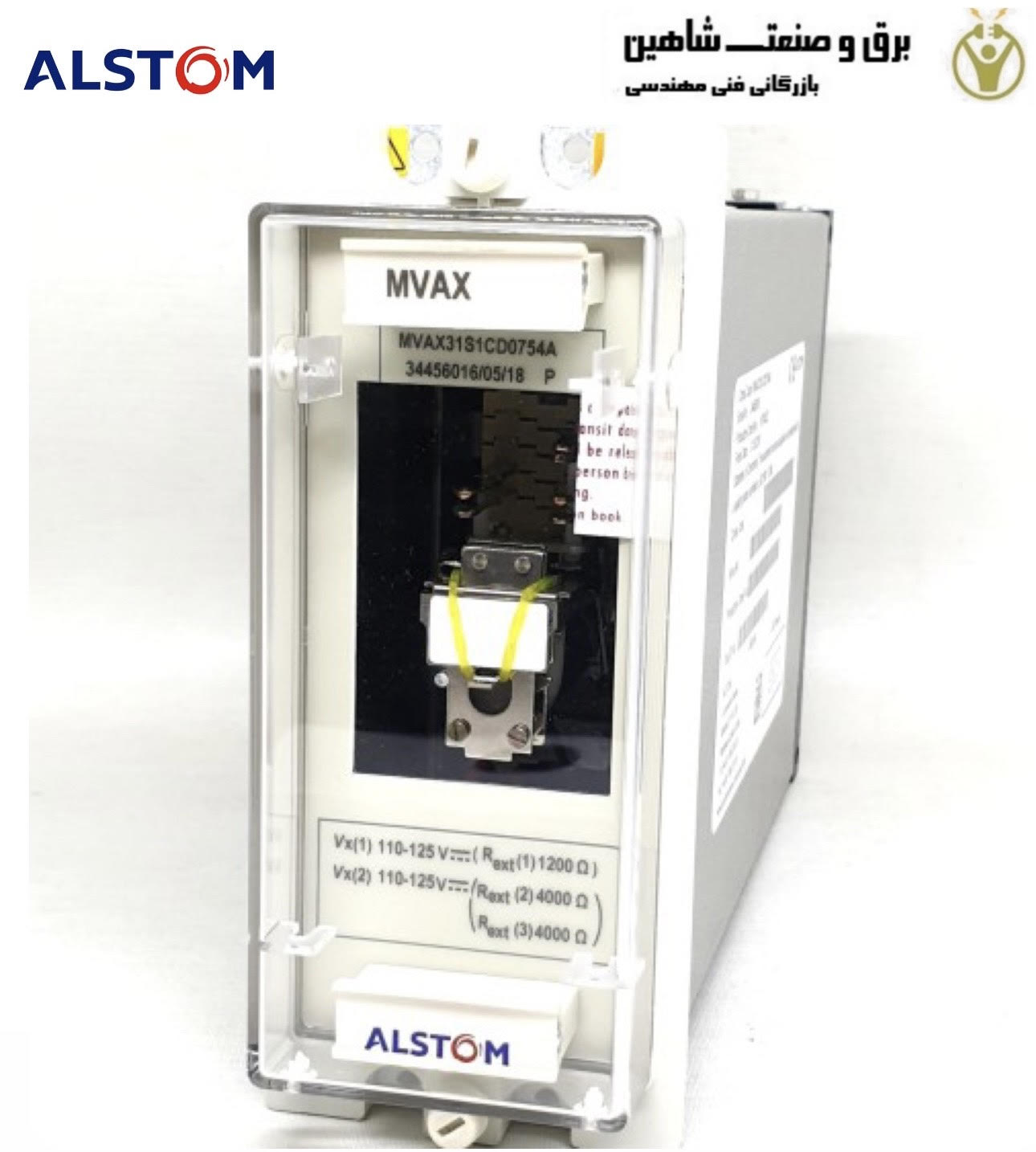

رله سه فاز Alstom-areva مدل MVAX31K1DE0754A بر مدار قطع مدارشکن نظارت می کند و در صورت از کار افتادن مدار تریپ یا از کار افتادن مکانیسم، آلارم های صوتی و نشانه های تصویری را راه اندازی می کند. رله‌های نظارت مدار تریپ MVAX را می‌توان برای نظارت بر مدارهای قطع کننده مدار قطع استفاده کرد. آنها از نظر طراحی جمع و جور هستند و رابط کاربر پسندی دارند. نظارت بر مدار بهینه MVAX نظارت بر مدار سفر را در هنگام بسته شدن یا بسته شدن و باز کردن شکن فراهم می کند. از قطع نادرست شکن توسط اتصال کوتاه تصادفی جلوگیری می کند و می تواند اطمینان حاصل کند که هیچ آلارم کاذب در طول عملیات حفاظتی نشان داده نمی شود.
کاربرپسند و انعطاف پذیر برای حداکثر حفاظت رله های MVAX با بهره مندی از رابط کاربر پسند و منطق عملیاتی انعطاف پذیر، جمع و جور و بهینه طراحی شده اند. آنها یکپارچگی طرح حفاظتی را با نظارت دقیق بر مدارهای سفر و آلارم های سیگنال در صورت بروز خطا تضمین می کنند. رله نظارت بر مدار سفر سه فاز سری MVAX31 از کاربردی ترین رله ها در تجهیزات اتوماسیون صنعتی است.
کاربرد رله سه فاز سری MVAX31 برند Alstom-areva مدل MVAX31K1DE0754A
رله نظارت بر مدار سفر (Trip Circuit Supervision) هر گونه عیب را در سیم پیچ قطع کننده یا مدار تریپ حس می کند. با تشخیص یک خطا، رله نظارت بر مدار سفر وضعیت تماس خود را به اعلام پنجره روی پانل تغییر می دهد. در اینجا خطا در مدار به معنای هرگونه قطع یا مدار باز است. اساساً یک بریکر مجهز به دو سیم پیچ تریپ است. اگر رله فرمان قطع را صادر کند، هر دو سیم پیچ برقی می شوند. با روشن شدن سیم پیچ تریپ، مکانیزم قطع کننده مدار شکن را باز می کند. بنابراین، نظارت بر سلامت سیم پیچ بسیار مهم است، در غیر این صورت ممکن است در طول مدت زمان نیاز، شکن برای رفع عیب باز نشود. شکل زیر نمودار ساده شده نظارت بر مدار سفر را نشان می دهد.
یک رله (TCS) برای نظارت بر سلامت سیم پیچ تریپ ارائه شده است. از آنجایی که دو سیم پیچ وجود دارد، بنابراین، دو رله نظارت بر مدار سفر و در نتیجه دو مدار مختلف وجود خواهد داشت. این رله دارای سه سیم پیچ به نام های RLA، RLB و سیم پیچ اصلی (TCS) رله است. اکنون ممکن است یک بریکر باز یا بسته باشد، بنابراین باید سلامت را در هر دو حالت بریکر کنترل کنیم. بنابراین، نظارت بر مدار سفر به نظارت قبل از بسته و نظارت پس از بسته تقسیم می شود.
