توضیحات

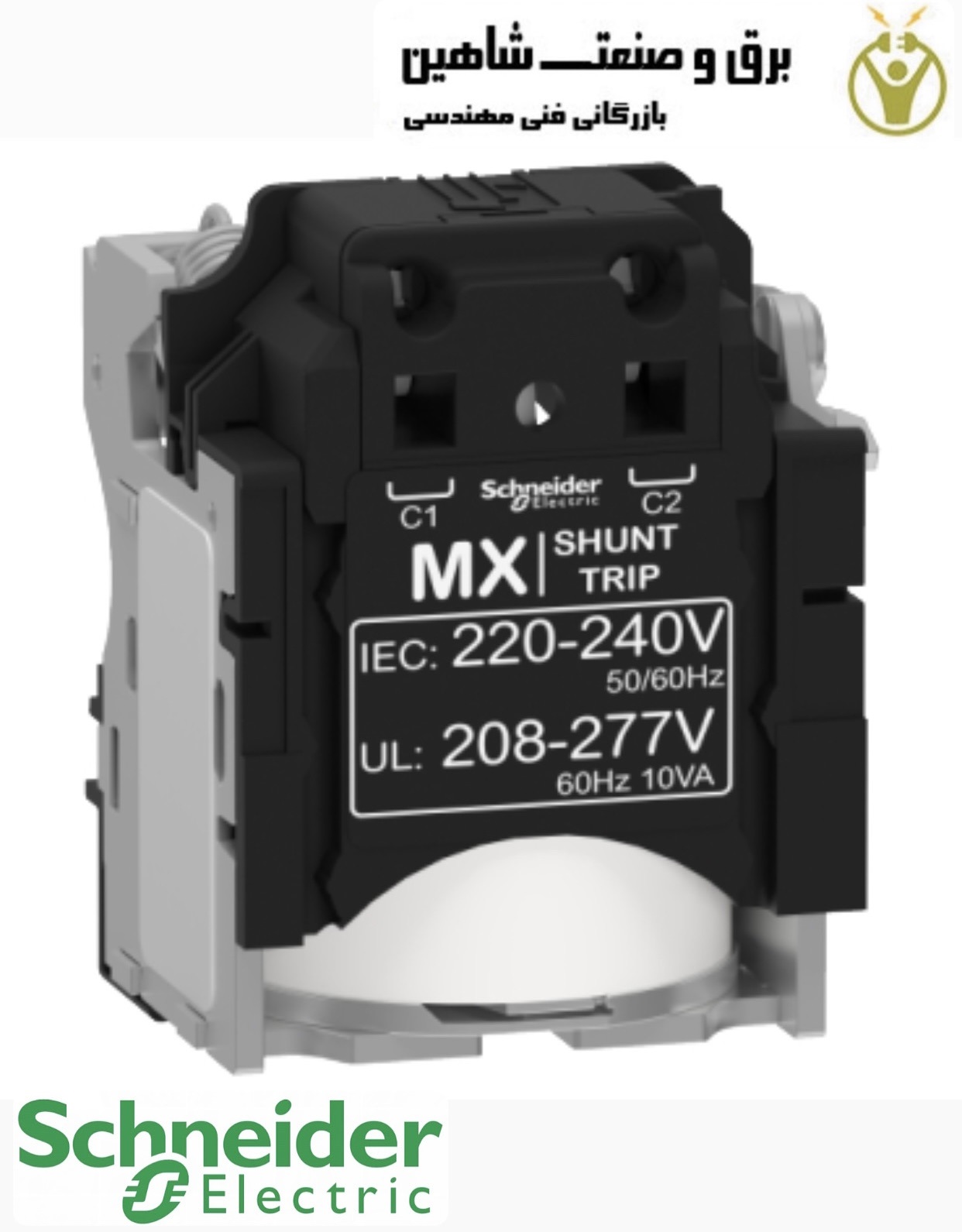

رله شنت تریپ LV429387 اشنایدر برای کنترل از راه دور قطع کننده مدار یا دستگاه جریان باقیمانده (RCD) طراحی شده است. این در برنامه هایی استفاده می شود که در آن نیاز به قطع کننده مدار یا RCD برای قطع برخی از مدارهای الکتریکی از راه دور وجود دارد. هنگامی که مدار کنترل رهاسازی شنت فعال می شود، مکانیسم الکترومغناطیسی آن بر روی دستگاه نگهدارنده مدار شکن یا RCD عمل می کند و باعث باز شدن کنتاکت های مدار اصلی آن می شود. سیگنال عملیاتی برای رهاسازی شنت می تواند به صورت دستی تولید شود، به عنوان مثال. از طریق یک دکمه فشاری با یک تماس معمولی باز. هنگامی که یک شرط از پیش تعیین شده برآورده می شود، یک سیگنال کنترلی نیز می تواند توسط یک سوئیچینگ یا دستگاه الکترونیکی تولید شود. قطع کننده مدار یا RCD باید به صورت دستی روشن شود، پس از اینکه از راه دور توسط یک شنت خاموش شد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی ها و مزایای رله شنت تریپ LV429387 اشنایدر
- برای کل سری ComPacT
- کاهش تخمینی ۴۰ درصدی زمان سیم کشی برای سازندگان پنل
- تجربه نصب آسان تر به لطف طراحی جدید و ارگونومیک صفحه جلویی
- اطمینان از اینکه همه لوازم جانبی در جای مناسب قرار دارند
- کلید ضامن ارگونومیک جدید برای عملکرد دستی آسان تر کلید قطع کن
داده های فنی
- نام اختصاری دستگاه: MX
- نوع محصول یا قطعه: آزادسازی ولتاژ
- کاربرد دستگاه: کنترل
- نوع آزادسازی ولتاژ:
سیم پیچ بازشونده
رهایی از قطع شنت - ولتاژ مدار کنترل [Uc]:
220…240 ولت AC 50/60 هرتز
208…277 ولت AC 60 هرتز - آستانه عملکرد: 0.7…1.1 برابر حالت باز
- زمان پاسخ: 50 میلی ثانیه
- نوع سیگنال کنترل:
ضربه ای
نگهداری شده - مدت زمان ضربه: >= 20 میلی ثانیه
- توان ورودی تغذیه: 10 ولت آمپر
- ترمینال اتصال کمکی: فنر 0.0008…0.002 اینچ مربع (0.5…1.5 میلی متر مربع) AWG 20…AWG 16)
- طول سیم کشی: 0.3 اینچ (7 میلیمتر)
