توضیحات

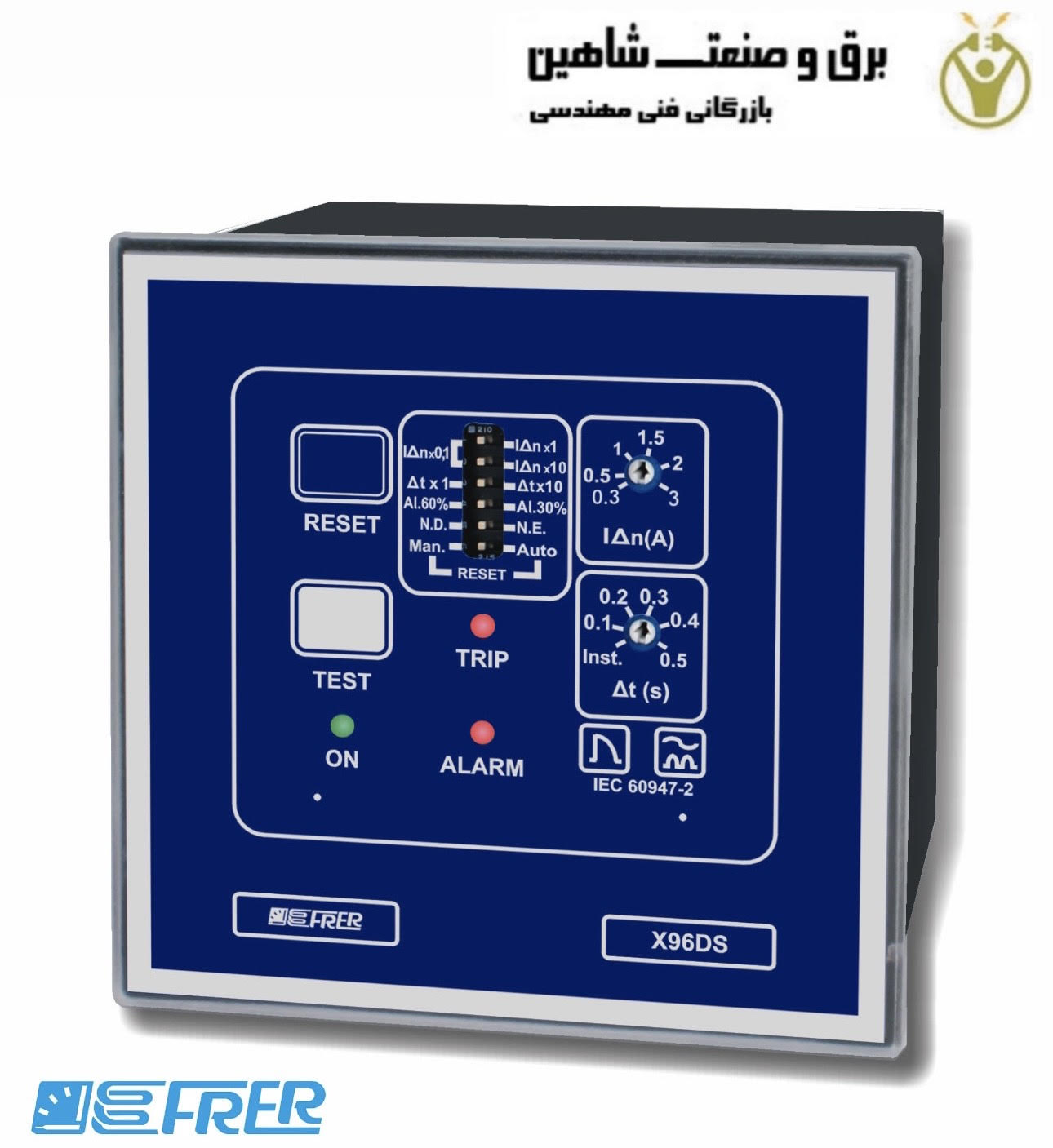

رله نشتی زمین FRER مدل X48DSX025X20H فرر برای محافظت از بار و خطوط در برابر خطای زمین طراحی شده است. با تشکر از زمان تنظیم مجدد تنظیم مجدد و نوب های نقطه تنظیم سفر جریان نشتی، X48DSX025X20H را می توان در برنامه های مختلفی استفاده کرد که در آن خطای زمین یا شکست عایق باید محافظت شود. رله های نشتی زمین بر اساس اصل تشخیص عدم تعادل بین جریان وارد شده به سیستم الکتریکی و جریان برگشتی از طریق هادی خنثی عمل می کنند. در یک مدار کاملا متعادل، این جریان ها باید برابر باشند که نشان دهنده عدم نشتی باشد. با این حال، در صورت وجود یک خطا، مانند نشت جریان به زمین، جریانها نامتعادل میشوند و باعث راهاندازی رله نشتی زمین میشوند. رله نشتی زمین FRER مدل X48DSX025X20H از تجهیزات اتوماسیون صنعتی مهم و کاربردی است.
این رله از یک ترانسفورماتور جریان حساس تشکیل شده است که به طور مداوم اختلاف بین جریان ورودی و خروجی را اندازه گیری می کند. سپس این اطلاعات توسط مدار کنترل رله پردازش می شود که سطح نشتی را تعیین می کند و در مواقع لزوم مکانیسم محافظ را فعال می کند. مکانیسم حفاظتی بسته به کاربرد و الزامات خاص می تواند به صورت خاموش کردن یک قطع کننده مدار، باز کردن یک کنتاکتور یا ارائه یک سیگنال هشدار باشد.
مشخصات فنی رله نشتی زمین FRER مدل X48DSX025X20H فرر
- محدوده تنظیم فعلی: 30 میلی آمپر … 30 آمپر در 3 کمپی / محدوده
- دقت جریان: +0/- 20% دال/از 20% al/تا 100% f.s.
- محدوده تنظیم: 0،1…5 ثانیه در 2 کمپی / محدوده
- دقت: ± 10٪ / مقدار تنظیم شده
- فرکانس کاری 47…63 هرتز
- میرایی: 88% @ 150Hz
- ویژگی عملیات: تیپو/نوع A
- تست اتصال: پیوسته / پیوسته
- (X48…X10…) 1 در scambio / SPDT، +1N.O. SPST، 5A 250Vac (X48…X20…)
- نوع اقدام: N.E. – N.D. selezionabile / قابل انتخاب
- دمای کارکرد: 0…+50 درجه سانتی گراد، U.R. / R.H. <90٪ n.c.
- دمای نگهداری: -20…+70 درجه سانتی گراد
- عایق: 2 کیلو ولت 50 هرتز، 1 دقیقه.
- اتصالات فاستون 6.3 x 0.8 میلی متر
- مواد ترموپلاستیک: UL 94-V0
- حفاظت از بدنه IP40
- حفاظت از پایانه ها: IP20
- مطابق با: IEC 60947-2 Allegato / Annex M
