توضیحات

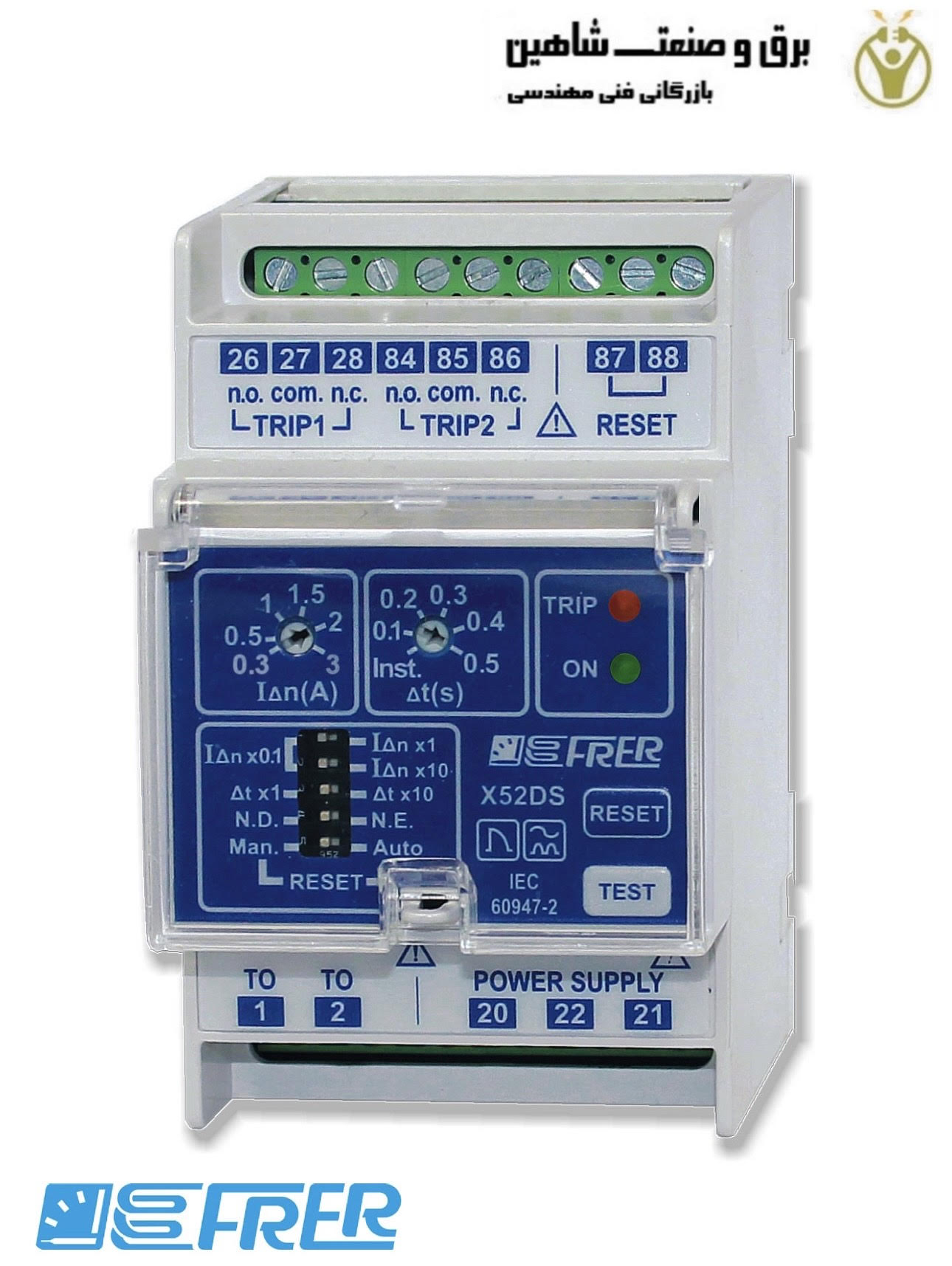

رله نشتی زمین Frer مدل X52DS کد X52DSX025R20S فرر یک دستگاه مبتنی بر میکروکنترلر است که برای اندازه گیری سطح پایین جریان نشتی و جداسازی مدار معیوب از سیستم طراحی شده است. جریان نشتی از طریق ترانسفورماتور جریان متعادل هسته حس می شود. سفر زمان قطعی زمانی اتفاق می‌افتد که جریان نشتی زمین از زمان سفر تجاوز کند که با استفاده از یک پتانسیومتر نصب شده در جلو قابل تنظیم است. رله نشتی زمین X52DSX025R20S یک دستگاه حفاظت الکترونیکی مبتنی بر ریزپردازنده است که در دسته تجهیزات اتوماسیون صنعتی قرار دارد و برای تشخیص نشتی سطح پایین یا جریان های نامتعادل به دلیل از بین رفتن عایق هادی ها یا تجهیزات محافظت شده طراحی شده است. در اندازه‌گیری جریان‌های نشتی، از ترانسفورماتور جریان حلقه‌ای سری FRER cod.TDC یا سری TDA از نوع قابل جداسازی استفاده می‌شود. (3 فاز + خنثی) ریزپردازنده وظایف مختلفی از جمله:
- تنظیم جریان سفر 30 میلی آمپر – 30 آمپر است که به 3 محدوده تقسیم می شود: 30 ÷ 300 میلی آمپر، 300 میلی آمپر ÷3 آمپر، 3÷ 30 آمپر.
- تنظیم زمان تاخیر باز کردن فوری 5 ثانیه تقسیم شده به 2 بازه: Instant(inst.)÷0.5sec، 0.2÷5sec.
- نوع تعویض، رله سفر. Na+NK
- تست رله های خروجی (Trip).
- تنظیم مجدد خودکار دستی (محلی یا از راه دور) یا قابل برنامه ریزی. (بازنشانی)
- کنترل پیوسته اتصال کابل بین رله و CT: در صورت قطع یا برداشتن کابل، رله های خروجی فعال شده و انرژی مدار به صورت خودکار قطع می شود.
محدوده جریان گسترده اجازه می دهد تا مقادیر دقیق جریان قطع را به راحتی انتخاب کنید تا ولتاژ لمسی را زیر 50 ولت نگه دارید، همانطور که استاندارد CEI 64-8 لازم است. رله به دلیل فیلتر داخلی آن تحت تأثیر تداخل خارجی قرار نمی گیرد. عملکرد آن نیز با اعمال ناگهانی یا افزایش آهسته جریان های دیفرانسیل متناوب سینوسی و ضربانی پیوسته (نوع A) تضمین می شود.
مشخصات فنی رله نشتی زمین Frer مدل X52DSX025R20S فرر
- محدوده تنظیم جریان: 30 میلی آمپر – 30 آمپر، با 3 ضریب مختلف
- محدوده تنظیم تاخیر: فوری – 5 ثانیه، با 2 ضریب مختلف
- حساسیت تاخیر: ± 5٪ برای مقدار تنظیم شده
- حساسیت جریان: ± 5% برای مقدار تنظیم شده
- فرکانس کاری: 45 … 65 هرتز
- ویژگی عملیاتی: نوع A مطابق با IEC775
- تست اتصال Toroid: پیوسته
- منبع کمکی: 115/230Vac +/-10% 48…62Hz; / اختیاری: 24، 48، 110، 220Vdc -10/+20%
- مصرف برق: 3 VA
- تماس سفر: DPDT (2 خروجی)، 5A 250Vac
- دمای کارکرد: 0…+50 درجه سانتی گراد، U.R. /ر.ح.
- دمای نگهداری: -20…+70 درجه سانتی گراد
- عایق: 2 کیلو ولت 50 هرتز، 1 دقیقه.
- اتصالات: X52: پیچ، حداکثر 2.5 میلی متر مربع
- جعبه ترموپلاستیک: UL94 V0
- رده حفاظتی جعبه: IP40
- کلاس حفاظت اتصال: IP20
- استانداردهای مربوطه: IEC 60947-2 Annex Med. 8
