توضیحات

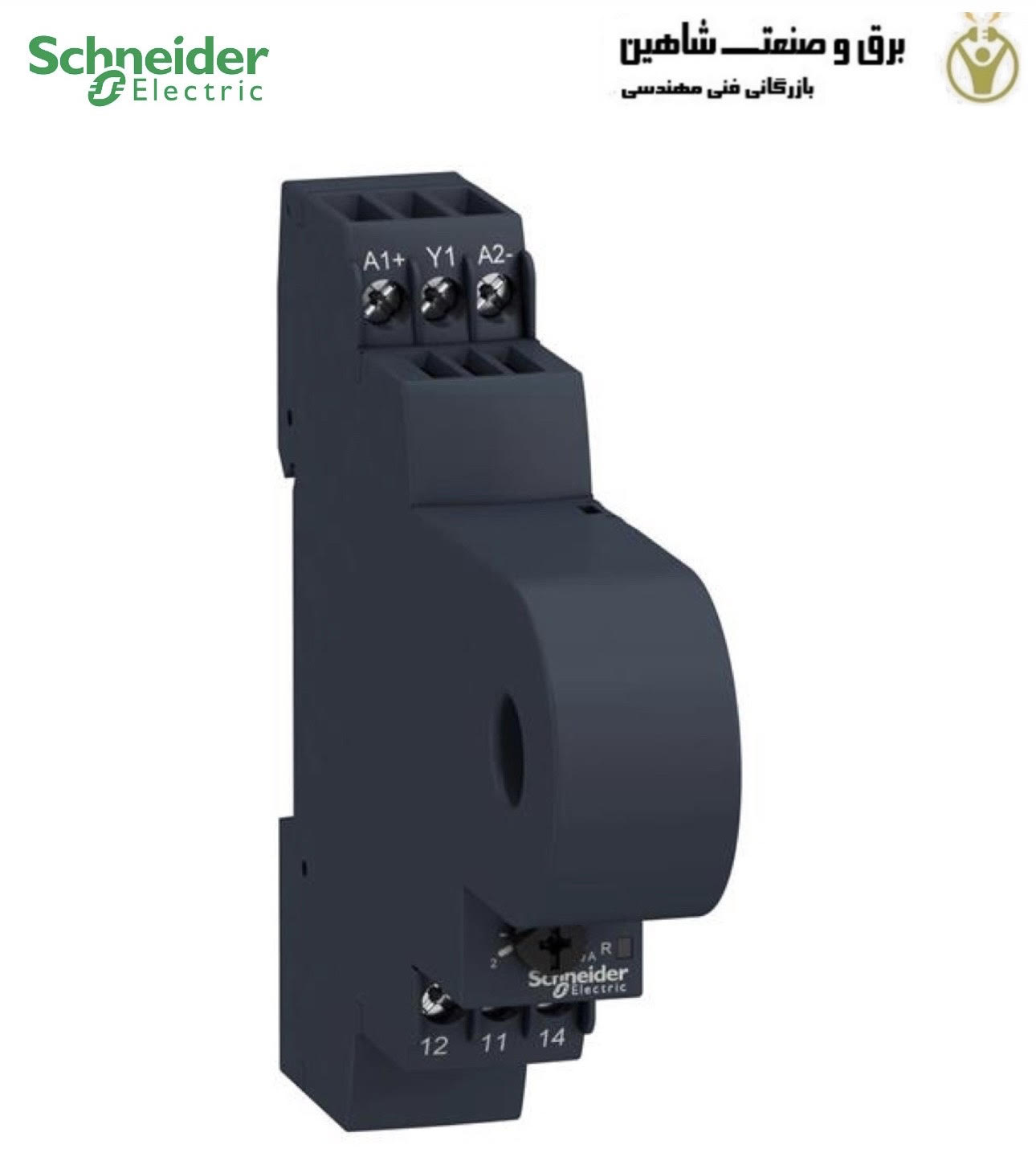

رله کنترل جریان Schneider مدل RM17JC00MW اشنایدر2-20A امکان نظارت بر کنترل جریان در شبکه های 3 فاز را فراهم می کند. این رله کنترل 3 فاز مدولار برای نظارت بر مقادیر الکتریکی و تغییرات جریان در تابلوهای کنترل صنعتی و ساختمانی ایده آل است. این برای انواع گسترده ای از کاربردهای اتوماسیون صنعتی مانند بالابر، بسته بندی، بالابر، نساجی، آب کاربرد دارد. این یکی از باریک ترین فرم فاکتورهای بازار با عرض 17.5 میلی متر است که امکان نصب انعطاف پذیر و آسان روی ریل DIN را فراهم می کند و از فضایی مشابه هر دستگاه DIN 1 قطبی مدولار استفاده می کند. همچنین یک عملکرد حافظه قابل انتخاب، LED یکپارچه برای نشان دادن وضعیت کنترل، پوشش قابل مهر و موم شدن، با تنظیمات ساده و دقیق با برش های پیچ ارائه می دهد. مدیریت خاموش شدن خودکار و اطلاعات خطا را برای شناسایی سریع عیب و عیب یابی در اختیار کاربر قرار می دهد. کنترل کننده چند کاره برای انتخاب گسترده در سیستم های خودکار منطقی سیمی سخت انتخاب شده، ایده آل برای نوسازی تاسیسات قدیمی بدون استفاده از PLC. رله کنترل جریان RM17JC00MW یک رله حیاتی برای تجهیزات اتوماسیون صنعتی است.

ویژگی ها و مزایا

• طراحی ساده پانل به دلیل عرض 17.5 میلی متری مشابه مدار شکن 1 قطبی
• دقت بی‌سابقه، تعمیر و نگهداری پیش‌بینی‌کننده و امنیت برتر را تجربه کنید.
• مدیریت خاموش شدن خودکار و اطلاعات خطا را برای شناسایی سریع خطا و عیب یابی ارائه می دهد
• این محصول شامل پوشش شفاف برای محافظت از تنظیمات در برابر دستکاری با کاهش تعمیر و نگهداری می شود.
• سازگار با طیف گسترده ای از کاربردها، مانند بالابر، بسته بندی، بالابر، نساجی، پمپاژ و آب.

مشخصات فنی رله کنترل جریان Schneider مدل RM17JC00MW اشنایدر

• محدوده محصول: رله کنترل هارمونی
• نوع رله: رله کنترل جریان
• نوع محصول یا جزء: رله کنترل جریان
• نام رله: RM17JC
• پارامترهای رله نظارت شده: تشخیص اضافه جریان
• تاخیر زمانی: بدون
• ظرفیت سوئیچینگ در VA: 1250 VA
• حداقل جریان سوئیچینگ برابر 10 میلی آمپر در 5 ولت DC است.
• حداکثر مصرف برق در VA: 3 VA
• محدوده اندازه گیری: 2…20 A AC
• حداکثر ولتاژ سوئیچینگ: 250 ولت AC/DC
• ولتاژ نامی منبع تغذیه: AC/DC
• محدودیت های ولتاژ تغذیه: 20.4…264 V AC/DC
• تحمل ولتاژ عملیاتی: – 15 % + 10 % Un
• حداکثر مصرف برق در وات: 1 وات
• فرکانس مدار کنترل: 40…70 هرتز سینوسی
• کنتاکت های خروجی: 1 C/O
• جریان خروجی اسمی: 5 آمپر
• حداکثر چرخه اندازه گیری: سیکل اندازه گیری 30 میلی ثانیه به عنوان مقدار rms واقعی
• هیسترزیس: 15 درصد تنظیم آستانه ثابت است
• تأخیر در روشن شدن: 0.5 ثانیه
• دقت اندازه گیری: +/- 10٪ از مقدار مقیاس کامل
• دقت تکرار برابر +/- 0.5% برای ورودی و مدار اندازه گیری است.
• خطای اندازه گیری:
  +/- 0.05 %/°C با تغییرات دما
  < 1٪ در کل محدوده با تغییر ولتاژ
• زمان پاسخگویی: < 200 ms (در صورت بروز خطا)
• قطبیت: بله DC
• تنظیم آستانه: 10…100 %
• پشتیبانی نصب: ریل DIN متقارن 35 میلی متری مطابق با استاندارد IEC 60715
• دوام الکتریکی: 100000 سیکل
• دوام مکانیکی: 30000000 سیکل
• نرخ عملیات: <= 360 عملیات در ساعت بار کامل
• ولتاژ نامی نامی: 24…240 ولت AC/DC 50/60 هرتز، بدون برق
• مواد تماس: بدون کادمیوم
• عرض: 17.5 میلی متر
• نوع کنترل: بدون دکمه تست
• وزن خالص: 0.13 کیلوگرم
