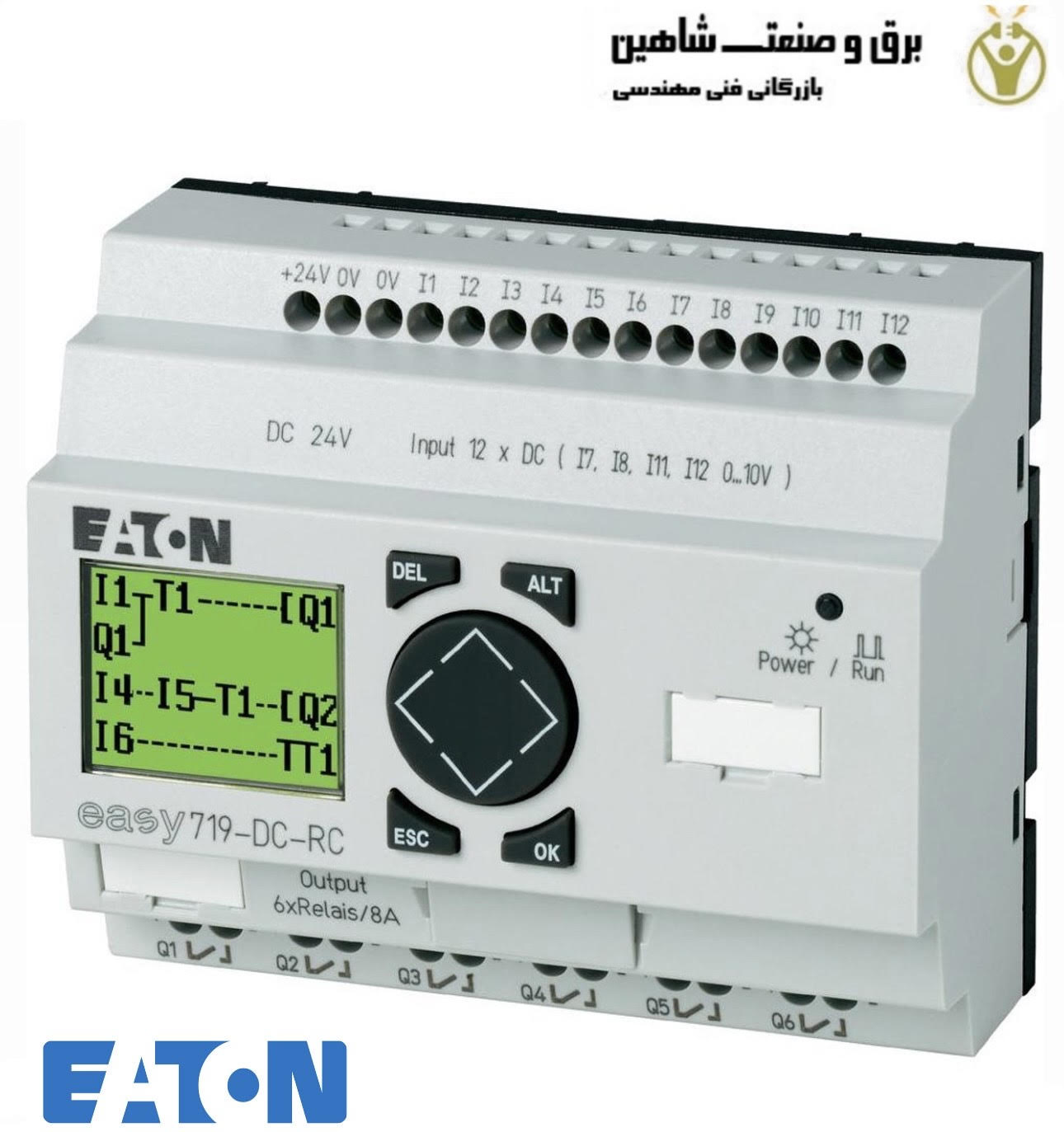

رله کنترل Eaton مدل EASY719-DC-RC ایتون امکان اعلام یا اتصال سیمی سخت رویدادها یا حالت های خاص چیلر فراهم می کند. این گزینه را می توان به صورت میدانی روی چیلرهای موجود نصب و پیکربندی کرد. رله‌های قابل برنامه‌ریزی، کنترل‌کننده‌های مبتنی بر ریزپردازنده هستند که قابلیت‌های مشابهی با PLC (کنترل‌کننده منطق قابل برنامه‌ریزی) با تایمرهای داخلی، شمارنده‌ها و دستورالعمل‌های مقایسه دارند، اما می‌توانند راحت‌تر مانند سیم‌کشی کنترل‌های سیم‌کشی ساده برنامه‌ریزی شوند. در گذشته، OEM ها مجبور بودند بین کنترل های سخت سیمی ساده یا کنترل کننده های سفارشی طراحی شده داخلی برای محصولات خود یکی را انتخاب کنند. در هر صورت، سیستم‌های بسیار کوچک اغلب نمی‌توانند هزینه یک PLC یا کنترل‌کننده‌های مشابه را تا زمانی که رله قابل برنامه‌ریزی در دسترس قرار گیرد، توجیه کنند. رله کنترل Eaton مدل EASY719-DC-RC از تجهیزات اتوماسیون صنعتی است.
رله های قابل برنامه ریزی:
- نیاز به افزودن چهار رله خروجی LLID دارد
- برای جزئیات بیشتر به شماتیک IOM و/یا سیم کشی مراجعه کنید
- از چهار رله خروجی استفاده می کند
- کنتاکت های رله از فرم C (SPDT) جدا شده اند.
- مناسب برای استفاده با مدارهای 120 VAC که تا 2.8 آمپر القایی، 7.2 آمپر مقاومتی یا 1/3 اسب بخار و برای مدارهای 240 VAC که تا 0.5 آمپر مقاومت می کشند.
- رله های خروجی را می توان بر اساس لیستی از رویدادها/حالت ها به دلخواه پیکربندی کرد.
مشخصات فنی رله کنترل Eaton مدل EASY719-DC-RC ایتون
- اطلاعات فنی: easy700 تعداد بیشتری ورودی و خروجی را نسبت به easy500 ارائه می دهد.
(12 ورودی که 4 ورودی می تواند به عنوان آنالوگ استفاده شود
و 6 رله یا 8 ترانزیستور) و توابع.
از نظر سخت افزاری نیز به راحتی قابل گسترش است.
بنابراین Easy 700 عمدتاً در مواردی که I/O بیشتری مورد نیاز است استفاده می شود. - کلاس حفاظت: IP20
- دمای محیط: -25°C…+55°C°C
- ولتاژ اتصال: 24 ولت DC
- ورودی های دیجیتال: 12
- نوع خروجی (رله/ترانزیستور): رله
- حداکثر جریان خروجی (A/هر قطعه): 6 A
- ورودی های آنالوگ: 4 عدد
- ورودی شمارنده سریع: 2
- اندازه نمایشگر: 132 در 64 پیکسل.
- تعداد کلید: 9 عدد
- ویژگی های خاص: شامل ساعت، 4 ورودی آنالوگ اختیاری است
- نوع: سری 700
- درجه ولتاژ: 24 Vdc
- تعداد: 1
- ورودی: 12 عدد دیجیتال
- خروجی: 6 رله
