توضیحات

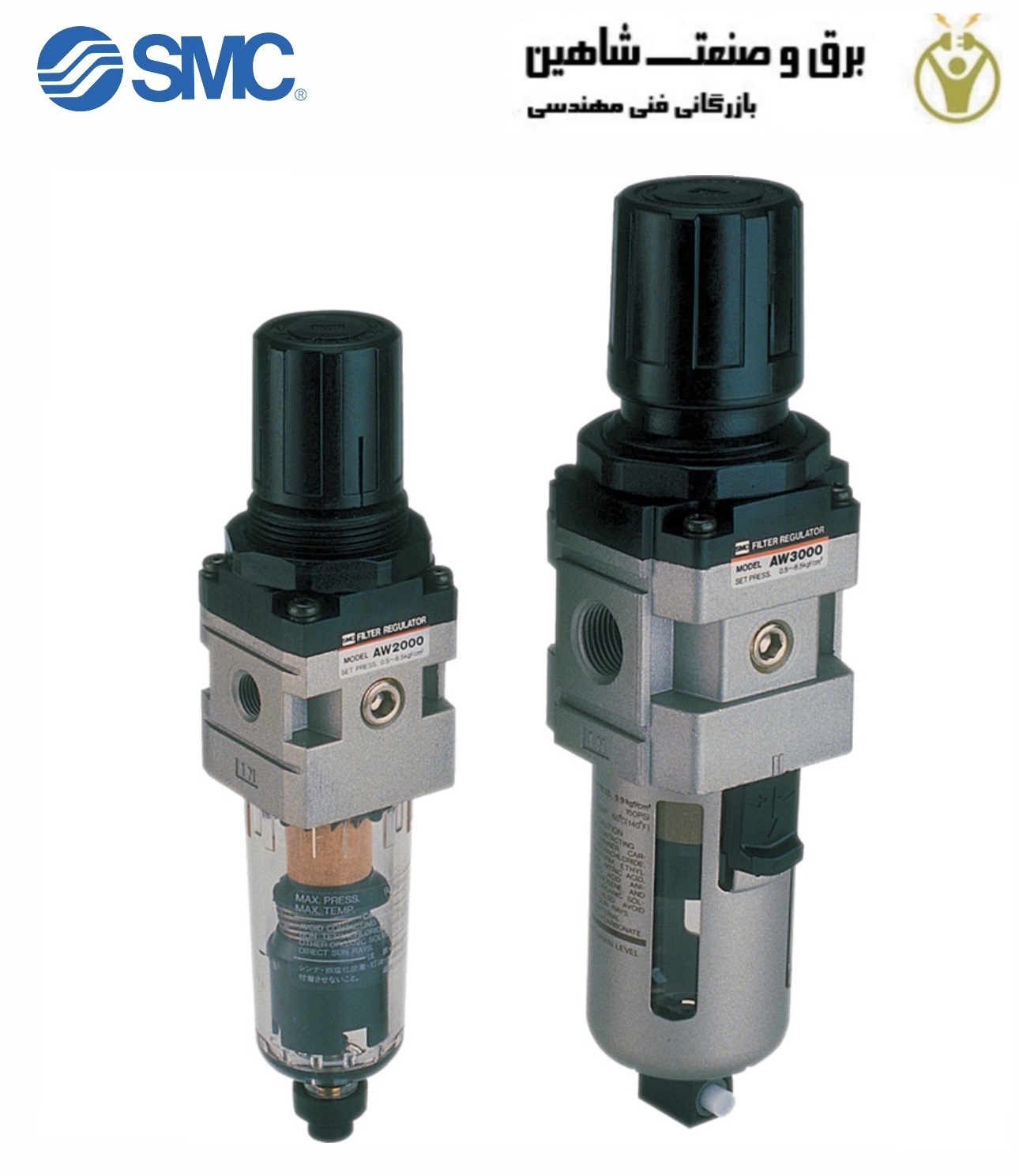

رگولاتور/تنظیم کننده فیلتر SMC مدل AW30-F03-2 ترکیبی با ادغام 2 واحد در یک واحد، فضا و لوله کشی را به حداقل می رساند. ویژگی های استاندارد شامل یک تنظیم کننده تسکین دهنده است که با فشار دادن دکمه تنظیم به سرعت قفل می شود. گزینه های زیادی وجود دارد که شامل گیج، تخلیه خودکار، کاسه و روکش فلزی، فشارهای مختلف تنظیمی و غیره می شود. AW بخشی از خانواده واحدهای آماده سازی هوای مدولار است و می تواند با سایر محصولات با اندازه های مشابه ترکیب شود. این سری در چهار سایز بدنه با لوله کشی از M5 تا 3/4 در انواع رزوه Rc، NPT یا G موجود می باشد. رگولاتور/تنظیم کننده فیلتر SMC مدل AW30-F03-2 در دسته تجهیزات اتوماسیون صنعتی قرار دارد که دارای مزایای زیر است.
- تنظیم کننده فیلتر از نوع مدولار
- فیلتراسیون درجه بندی شده (m): 2، 10، 20، 40، 70 یا 100
- گیج فشار تعبیه شده اختیاری
- با مکانیزم جریان برگشتی داخلی موجود است
- رشته های Rc، G(PF) یا NPT
رگولاتور فیلتر ترکیبی از فیلتر و تنظیم کننده فشار در یک واحد است. هر دوی اینها به صورت واحدهای جداگانه نیز موجود است. مزیت این است که تک واحد فضای کمتری را اشغال می کند، احتمال نشتی را به دلیل اتصالات هوای کمتر کاهش می دهد و در برخی موارد می تواند عملکرد را بهبود بخشد.
رگولاتور/تنظیم کننده فیلتر SMC مدل AW30-F03-2 چگونه کار می کند؟
در اینجا، ما باید اصول کار اساسی عناصر فردی فیلتر و تنظیم کننده را در نظر بگیریم:
فیلتر: بدنه فیلتر دارای ساختاری است که یک عمل سیکلونی برای هوای ورودی ایجاد می کند. این عمل باعث می شود آب و ذرات سنگین تری به ته کاسه رسوب کند. یک بافل، در زیر عنصر فیلتر، از مکش آب و زباله های ته نشین شده به جریان هوای خروجی جلوگیری می کند. سپس هوا از طریق یک عنصر فیلتر عبور می کند، اندازه مش حداقل اندازه ذرات حذف شده از جریان هوا را تعیین می کند. بنابراین، به عنوان مثال، یک فیلتر 40 میکرون تمام ذرات بزرگتر از 40 میکرون را حذف می کند. عناصر 5 میکرونی و فیلترهای حذف روغن و بخار نیز موجود است.
رگولاتور: دستگیره کنترل در برابر فنری کار می کند که به نوبه خود بار را در مقابل مجموعه دیافراگم قرار می دهد. دیافراگم یک پین سوپاپ متصل به نشیمنگاه سوپاپ را فشار می دهد و نشیمنگاه می افتد. این اجازه می دهد تا جریان هوای پایین دست از درگاه ورودی (P1) به خارج از درگاه خروجی (P2) جریان یابد. همانطور که هوا از P2 عبور می کند، یک سوراخ تنفسی اجازه می دهد تا هوا وارد محفظه زیر دیافراگم شود. هنگامی که فشار هر دو طرف صندلی برابر شد، صندلی با کمک فنر بسته می شود. تقاضای پایین دست باعث کاهش فشار در محفظه می شود، صندلی را باز می کند و اجازه می دهد هوا دوباره جریان یابد تا زمانی که فشار یک بار دیگر یکسان شود و صندلی بسته شود. این فرآیند پیوسته است و P2 را در یک مقدار تنظیم شده حفظ می کند.
