توضیحات

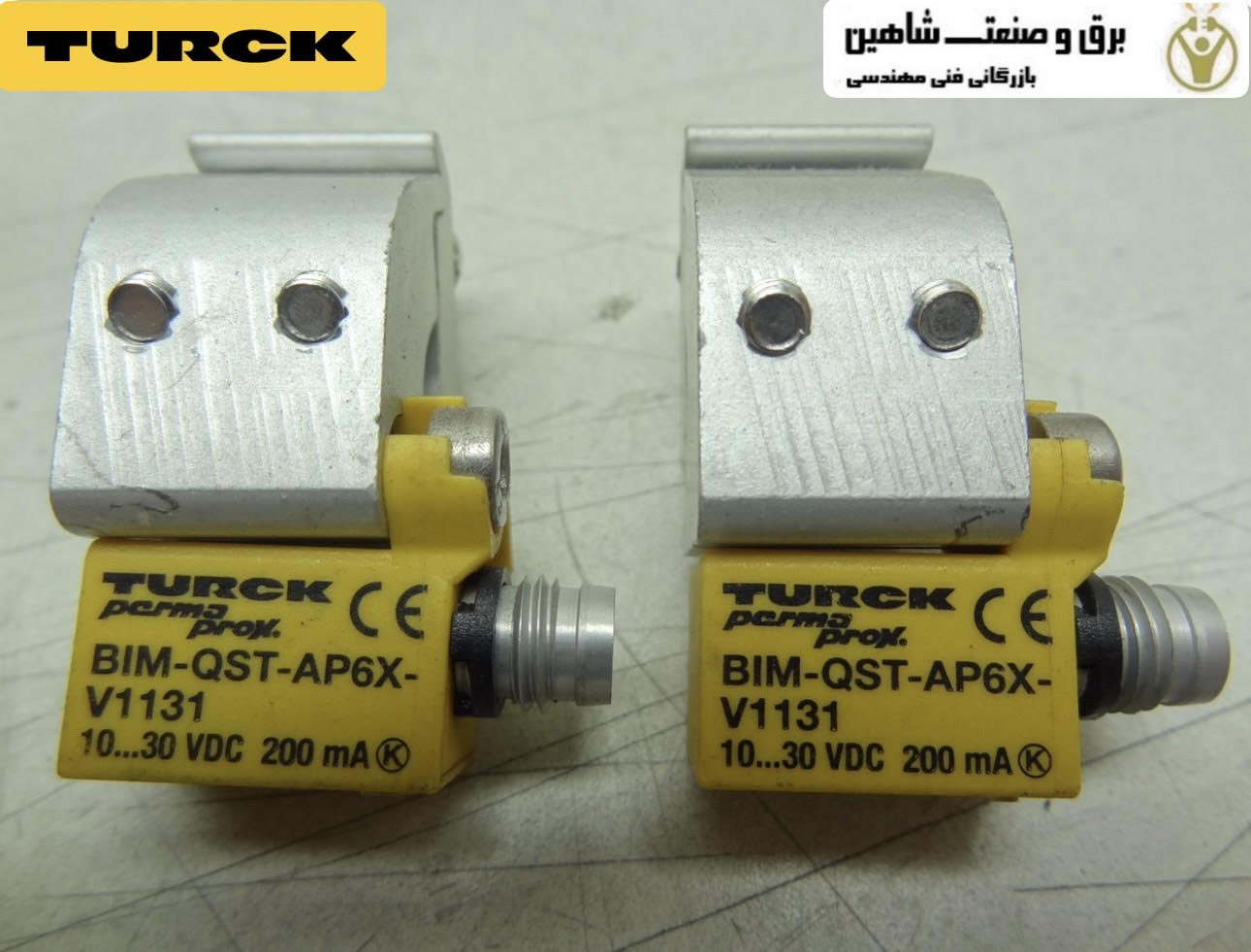

سنسور القایی turck مدل BIM-QST-AP6X کد 4688000 تورک، یک حسگر میدان مغناطیسی است، به طور خاص یک حسگر مجاورتی برای سیلندرهای پنوماتیکی که در تجهیزات اتوماسیون صنعتی استفاده می شوند. این حسگر موقعیت پیستون را درون سیلندر با حس کردن میدان مغناطیسی آن تشخیص می دهد و یک سیگنال خروجی PNP برای نشان دادن محل پیستون ارائه می دهد. حسگرهای میدان مغناطیسی توسط میدان های مغناطیسی فعال می شوند و به ویژه برای تشخیص موقعیت پیستون در سیلندرهای پنوماتیک مناسب هستند. بر اساس این واقعیت که میدان های مغناطیسی می توانند به فلزات غیر مغناطیسی نفوذ کنند، می توان یک آهنربای دائمی متصل به پیستون را از طریق دیواره آلومینیومی سیلندر تشخیص داد.
ویژگی ها
- مستطیلی، ارتفاع ۱۲ میلی متر
- صفحه فعال جلویی
- پلاستیک، PA12-GF30
- حسگر القایی-مغناطیسی
- جریان مستقیم ۳ سیمه، ۱۰…۳۰ ولت جریان مستقیم
- بدون کنتاکت، خروجی PNP
- کانکتور نری، M8 x 1
داده های فنی سنسور القایی turck مدل BIM-QST-AP6X کد 4688000 تورک
- سرعت عبور: ≤ 10 متر بر ثانیه
- تکرارپذیری: ≤ ± 0.1 میلی متر
- رانش دما: ≤ 0.1 میلی متر
- هیسترزیس: ≤ 1 میلی متر
- ولتاژ عملیاتی: 10…30 ولت DC
- ریپل باقیمانده: ≤ 10% Uss
- جریان عملیاتی نامی DC: ≤ 200 میلی آمپر
- جریان بدون بار: 15 میلی آمپر
- جریان باقیمانده: ≤ 0.1 میلی آمپر
- ولتاژ تست ایزولاسیون: ≤ 0.5 کیلوولت
- حفاظت اتصال کوتاه: بله / سیکلی
- افت ولتاژ در Ie: ≤ 1.8 ولت
- قطعی سیم/حفاظت قطب معکوس: بله / کامل
- عملکرد خروجی: 3 سیمه، بدون کنتاکت، PNP
- فرکانس سوئیچینگ: 1 کیلوهرتز
- طراحی مستطیلی، QST
- ابعاد: 20x ۱۲ در ۱۲ میلی متر
- جنس بدنه: پلاستیک، PA12-GF30
- جنس ناحیه فعال: پلاستیک، PA12-GF30
- اتصال الکتریکی: کانکتور، M8 × ۱
- دمای محیط: -۲۵…+۷۰ درجه سانتیگراد
- مقاومت در برابر لرزش: ۵۵ هرتز (۱ میلی متر)
- مقاومت در برابر ضربه: ۳۰ گرم (۱۱ میلی ثانیه)
- کلاس حفاظت: IP67
- وضعیت سوئیچینگ: LED، زرد
