توضیحات

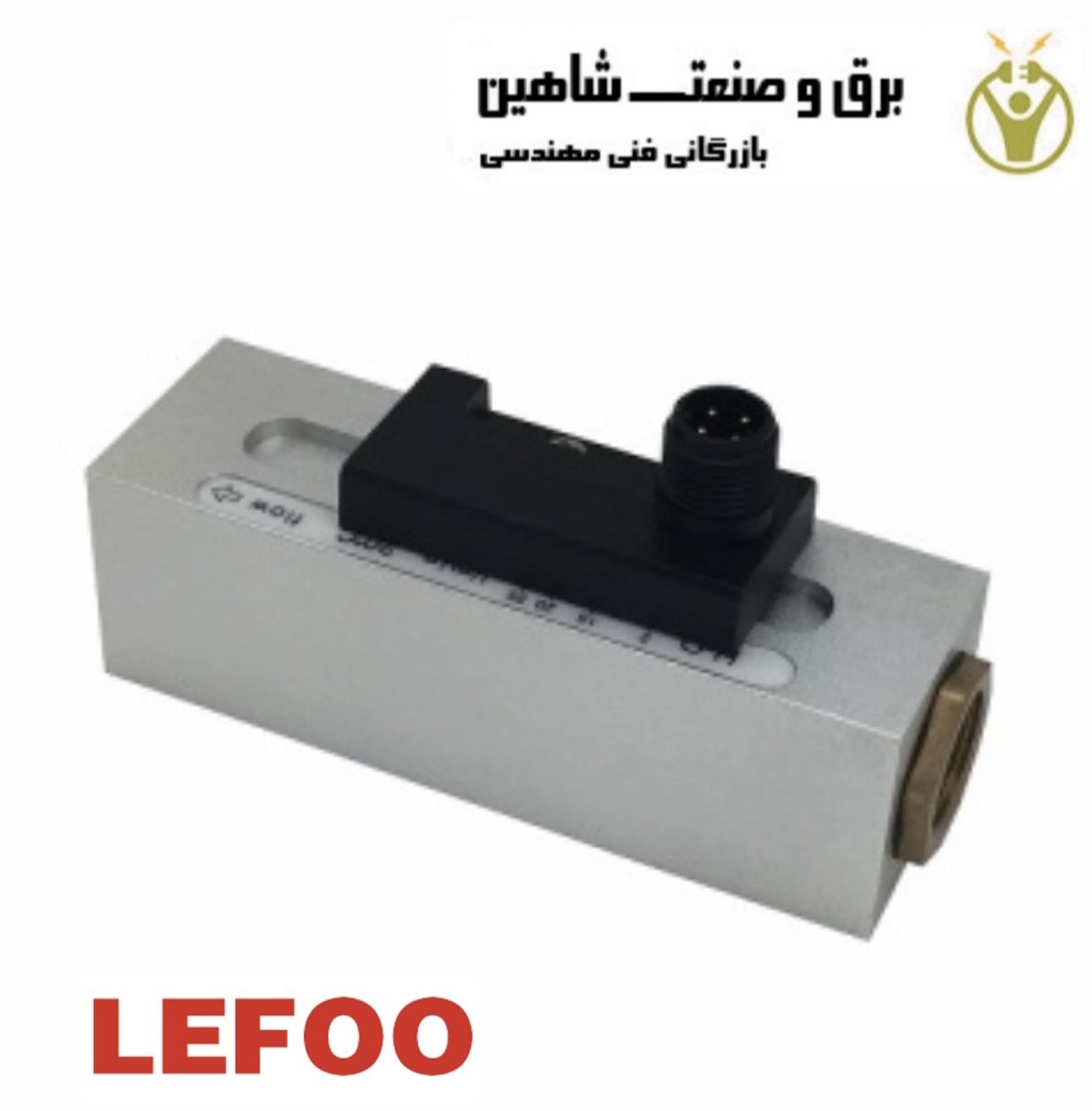

سوییچ جریان lefoo مدل FS203 لفو وسیله ای است که برای نظارت بر میزان جریان و فشار مایعات، هوا یا سایر رسانه های گازی از طریق یک کانال، سیستم یا حلقه استفاده می شود. این سوئیچ ها یا حسگرها را می توان برای نظارت بر جریان در یک دوره زمانی معین استفاده کرد یا برای نظارت مستمر جریان کل تنظیم کرد. از نظر فنی، یک فلومتر یا نشانگر ممکن است لزوماً یک “سوئیچ” جریان واقعی نباشد – اگر دستگاه فقط اطلاعات را ثبت و نمایش می دهد، به درستی متر یا نشانگر نامیده می شود. با این حال، در بیشتر موارد، آنها قادر خواهند بود اقدامات را راه اندازی کنند یا اجزای دیگر را در جای دیگری از سیستم – به عنوان مثال پمپ ها – متوقف یا راه اندازی کنند تا نرخ جریان و فشار را به سطوح مورد نظر و برنامه ریزی شده تنظیم کنند. این یک سوئیچ جریان واقعی است. سوییچ جریان FS203 یکی از تجهیزات اتوماسیون صنعتی است.
فلو سوئیچ چگونه کار می کند؟
برای درک نحوه عملکرد سوئیچ جریان و عملکرد آن، توضیح اجزای اصلی که یک سوئیچ یا سنسور معمولی از این نوع را تشکیل می دهند، مفید است.
بسیاری از انواع شامل پارویی یا ماشه مغناطیسی نوعی (دستگاه اولیه) هستند که به مدار متصل شده و در کانالی قرار می گیرد که مایع یا گاز از آن عبور می کند. این پدال توسط هر ماده ای که در آن جریان دارد جابجا یا می چرخد و سیگنال خواندن را به یک جزء ثانویه به نام مبدل می فرستد.
مبدل این سیگنال خام را از پارو می گیرد و آن را با فرمت قابل خواندن به فرستنده ارسال می کند. فرستنده، به نوبه خود، این قرائت را با مجموعه‌ای از پارامترهای از پیش تعریف‌شده اندازه‌گیری می‌کند و هر سیگنال یا اقدامی را که برای تنظیم رفتار اجزا و مکانیسم‌ها در جاهای دیگر لازم است، انجام می‌دهد.
به این ترتیب، سوئیچ‌های جریان قادر به نظارت، گزارش و کنترل نرخ جریان مایع یا گاز از طریق یک بخش خاص از یک سیستم یا از طریق کل سیستم هستند و اطمینان حاصل می‌کنند که جریان در آن پارامترهای از پیش تنظیم شده باقی می‌ماند. اگر نرخ از مقدار مورد نیاز بیشتر یا کمتر شود، می‌تواند فوراً مجموعه‌ای از اقدامات مانند فعال کردن زنگ هشدار، روشن کردن یک پمپ، منحرف کردن جریان، خاموش کردن بخش‌هایی از سیستم را آغاز کند. اینکه سوئیچ چه اقداماتی را انجام می دهد کاملاً به نوع سوئیچ و آنچه که برای آن طراحی شده است بستگی دارد.
مشخصات سوییچ جریان lefoo مدل FS203 لفو
- مشخصات: 1…150cm/s(آب)،3…300cm/s(روغن)،20…2000cm/s(گاز)
- محدوده تنظیم: PNP، NPN، نوع رله، NO+NC
- خروجی سیگنال: 24 ولت ± 20% DC
- منبع تغذیه: حداکثر 400 میلی آمپر (PNP، NPN)؛ حداکثر 1A@24V ac/dc (نوع رله)
- جریان روشن: حداکثر 80 میلی آمپر
- جریان بدون بار: LED (6 عدد)
- نشانگر جریان: تنظیم پتانسیومتر
- نوع تنظیم: 100bar
- محدوده فشار اثبات: ≤4?/s
- تغییر دمای متوسط: 1–13 ثانیه، مقدار معمولی 2 ثانیه
- زمان شروع: حدود 8 ثانیه
- حفاظت الکتریکی: معکوس، اتصال کوتاه، حفاظت از اضافه بار
- سطح حفاظت: IP67
- دمای متوسط: -20 تا 80 درجه سانتیگراد
- دمای محیط: -20 تا 80 درجه سانتی گراد
- دمای نگهداری: 20 تا 80 درجه سانتی گراد
- حالت اتصال: کانکتور سوکت M12
- جنس: پروب: فولاد ضد زنگ؟ مسکن: فولاد ضد زنگ
- وزن: حدود 0.4 کیلوگرم
