توضیحات
فرکانس متر دیجیتال ساکی saci مدل dh3f، یک دستگاه الکترونیکی است که برای اندازه گیری فرکانس یک سیگنال تناوبی استفاده می شود.به عبارت دیگر، این دستگاه تعداد تکرار موج را در یک بازه ۱ ثانیه ای اندازه گیری می کند. معمولاً در سیستم ها و مدارهای الکترونیکی استفاده می شود.
فرکانس متر دیجیتال dh3f یک ابزار الکترونیکی است که می تواند حتی کوچکترین مقدار فرکانس را تا ۳ رقم اعشار از یک موج سینوسی اندازه گیری کرده و آن را روی صفحه نمایش شمارنده نمایش دهد. این دستگاه فرکانس را به صورت دوره ای شمارش می کند و می تواند در محدوده فرکانس های بین ۱۰۴ تا ۱۰۹ هرتز اندازه گیری کند. کل مفهوم بر اساس تبدیل ولتاژ سینوسی به پالس های پیوسته (۰۱، ۱.۰، ۱۰ ثانیه) در یک جهت واحد است.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.

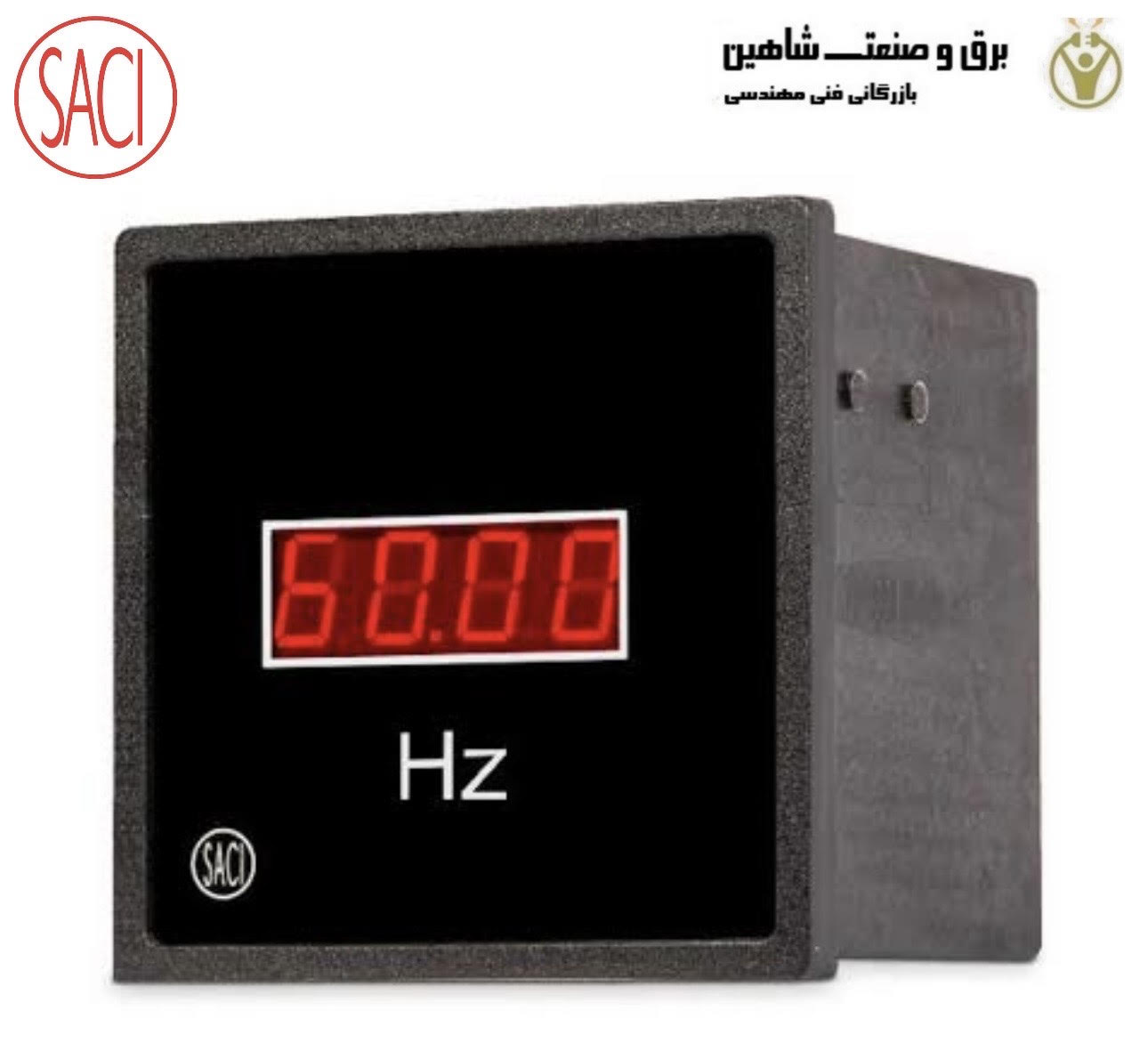

فرکانس متر دیجیتال ساکی saci مدل dh3f
وقتی یک سیگنال فرکانس ناشناخته به دستگاه اندازه گیری اعمال می شود، به تقویت کننده ای منتقل می شود که سیگنال ضعیف را تقویت می کند. اکنون سیگنال تقویت شده به اشمیت تریگر اعمال می شود که می تواند سیگنال سینوسی ورودی را به موج مربعی تبدیل کند. نوسان ساز همچنین امواج سینوسی را در فواصل زمانی متناوب تولید می کند که به اشمیت تریگر تغذیه می شود. این تریگر موج سینوسی را به موج مربعی تبدیل می کند که به شکل پالس های پیوسته است، که در آن یک پالس برابر با یک مقدار مثبت و یک مقدار منفی از یک چرخه سیگنال واحد است.
اولین پالس تولید شده به عنوان ورودی به فلیپ فلاپ کنترل گیت داده می شود و گیت AND را روشن می کند. خروجی این گیت AND مقدار اعشاری را می شمارد. به طور مشابه، هنگامی که پالس دوم می رسد، گیت AND را قطع می کند و هنگامی که پالس سوم می رسد، گیت AND روشن می شود و پالس های پیوسته مربوطه برای یک بازه زمانی دقیق که مقدار اعشاری است، روی صفحه نمایش شمارنده نمایش داده می شود.
مزایا dh3f
- پاسخ فرکانسی خوب
- حساسیت بالا
- هزینه تولید پایین است.
