توضیحات

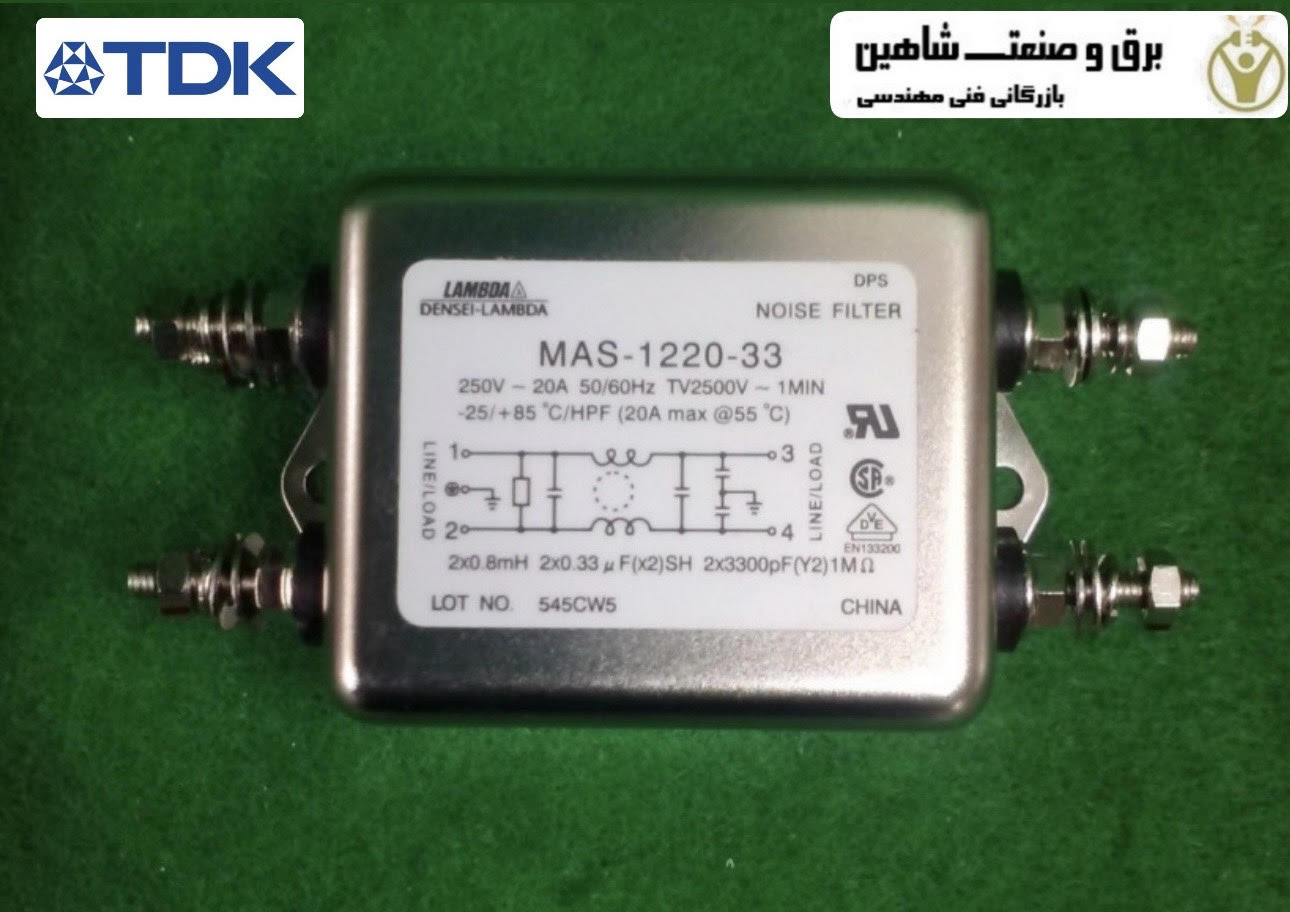

فیلتر EMC خط برق TDK-lambda مدل MAS-1220-33، به سمت خط دستگاه های الکترونیکی متصل می شود و جزئی است که عمدتاً برای سرکوب اختلالات EMI هدایت شده استفاده می شود. فیلترهای EMC خطوط برق TDK می توانند به تضمین انطباق EMC که توسط استانداردهای مختلف محصول درخواست می شود، کمک کنند. فیلتر EMC خط برق یک شبکه دو جهته غیرفعال است، یک تجهیز الکتریکی که به طور موثر نقطه فرکانس خاص در خط برق یا فرکانس خارج از نقطه فرکانس خاص را فیلتر می کند. فیلترهای خط برای تداخل الکترومغناطیسی (EMI) در شبکه برق طراحی شده اند و یک شبکه دو پورته فرکانس گزین هستند که معمولاً از سلف، خازن و مقاومت تشکیل شده اند. در واقع، نوعی فیلتر است و طبق اصل کار می توان آن را فیلتر بازتابی نیز نامید. این فیلتر امپدانس سری بالا و امپدانس موازی پایین را در باند توقف فیلتر فراهم می کند، منبع نویز و امپدانس آن را با امپدانس بار به شدت ناهماهنگ می کند و در نتیجه اجزای فرکانس نامطلوب را به منبع نویز منتقل می کند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
عملکرد فیلتر EMC خط برق TDK-lambda مدل MAS-1220-33
اصول عملکرد فیلتر خط برق یک شبکه تطبیق امپدانس است: هرچه عدم تطابق امپدانس بین سمت ورودی و خروجی فیلتر خط و سمت توان و بار بیشتر باشد، تضعیف تداخل الکترومغناطیسی (EMI) مؤثرتر است. اصل کار خاص به شرح زیر است. پس از یکسوسازی AC توسط دیود، جهت آن تک است، اما شدت جریان همچنان به طور مداوم در حال تغییر است. عموماً، این موج DC مستقیماً برای منبع تغذیه استفاده نمی شود. برای تبدیل موج DC به یک شکل موج صاف، یک کار باید انجام شود، آن هم فیلتر کردن است. به عبارت دیگر، وظیفه فیلترها این است که موج ولتاژ خروجی یکسوکننده را تا حد امکان کاهش داده و آن را به یک جریان DC تقریباً ثابت تبدیل کنند.
