توضیحات

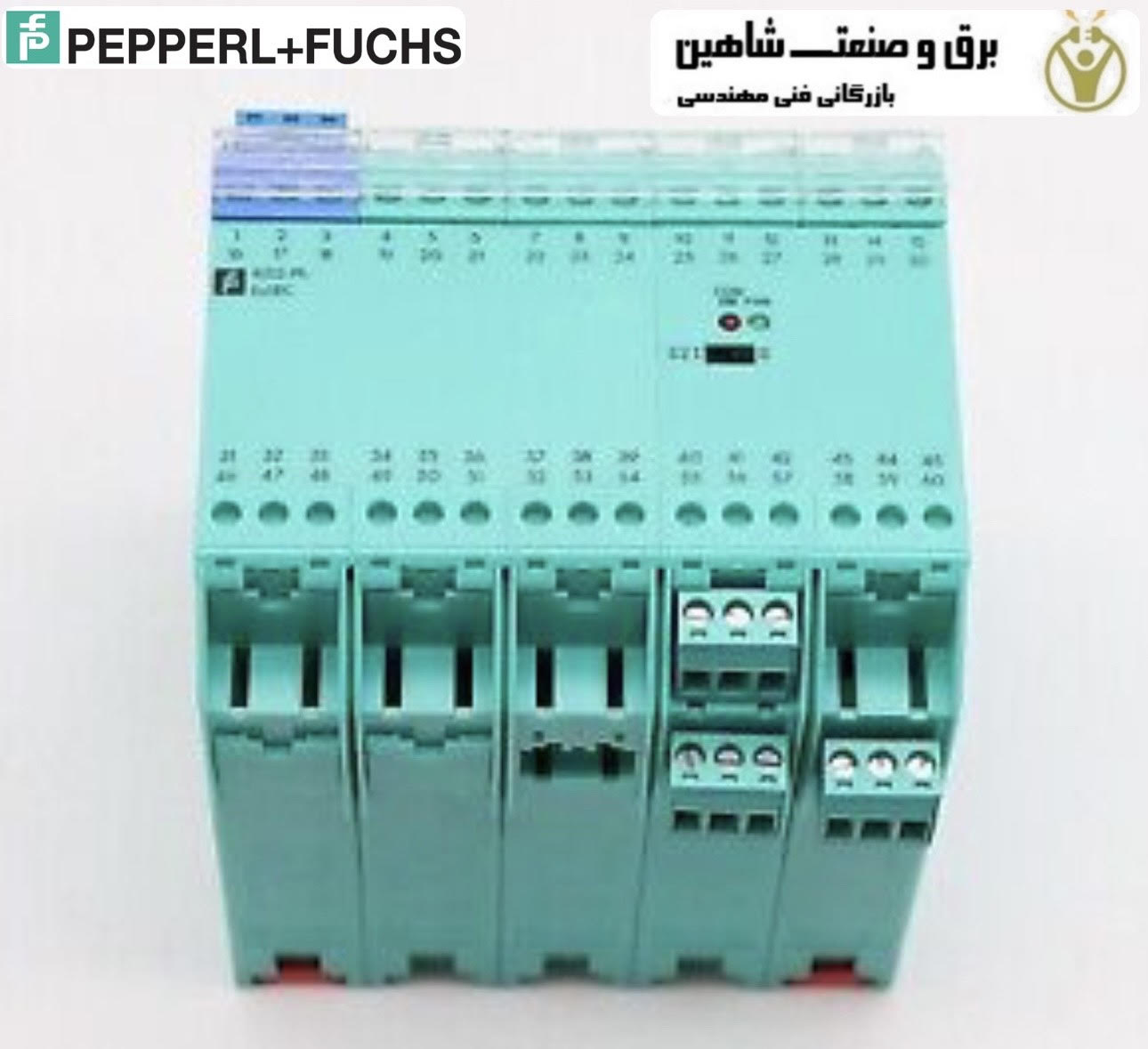

فیلدباس پاور تکرار کننده Pepperl+Fuchs مدل KLD2-PR-EX1.IEC یک ماژول همه کاره با عایق گالوانیکی برای گسترش بخش های فیلدباس منفرد است. سیگنال فیلدباس را تکرار می کند. تکرارکننده فیلدباس KLD2-PR-EX1.IEC عمدتاً برای افزایش طول شبکه برای شبکه صنعتی طراحی شده است، می‌تواند در پایه فیلدباس یا Profibus PA استفاده شود.
آنالایزر سیگنال منحصر به فرد مبتنی بر ASIC آن برای مدیریت ترافیک فیلدباس بین 2 پورت دو جهته برای شبکه 0 و 1 طراحی شده است، عایق بندی گالوانیکی امکان برقراری ارتباط با محیط های الکتریکی مختلف یا مناطقی با مدارهای زمینی متفاوت را فراهم می کند، به عنوان مثال شبکه منتهی به ساختمان های دیگر یا داخل مناطق محدود شده توسط انتشار EMI.
KLD2-PR-EX1.IEC برای گسترش بخشی فراتر از محدوده 1900 متری و همچنین برای افزودن ابزارهای جدید به بخش Fieldbus از قبل موجود بدون هیچ تغییری در شرایط اصلی شبکه کافی است. فیلدباس پاور تکرار کننده KLD2-PR-EX1.IEC یک جزء کاربردی در تجهیزات اتوماسیون صنعتی است.
ویژگی ها و مزایا
- منبع تغذیه سگمنت های فیلدباس طبق استاندارد IEC 61158-2
- تکرار کننده سیگنال برای توپولوژی های فیلدباس مطابق با Entity
- منبع تغذیه 70 میلی آمپر سمت میدان
- سیگنال فیلدباس را بهبود می بخشد
- افزایش فاصله انتقال با باز کردن یک بخش فیلدباس جدید
- پایانه های اتوبوس یکپارچه
- پایانه های قابل جابجایی و اتصال Power Rail برای نصب ساده
- تامین از طریق ریل برق
مشخصات فنی فیلدباس پاور تکرار کننده Pepperl+Fuchs مدل KLD2-PR-EX1.IEC
- جریان نامی: 310 میلی آمپر … 125 میلی آمپر
- طبقه بندی: 3K3
- اتصال: راه آهن برق یا پایانه های 59+، 60-
- بیانیه انطباق: PF 15 CERT 3527 X
- نوع اتصال: پایانه ها
- رطوبت نسبی: < 75٪
- جرم: تقریبا 600 گرم
- دمای نگهداری: -20 … 85 ?°C (-4 … 185 ?°F)
- ریپل: 10 درصد
- سمت میدان/عرضه: عایق گالوانیکی ایمن مطابق. به EN 50020، مقدار پیک ولتاژ 375 ولت
- همه مدارها/FE: عایق عملکردی Acc. به DIN EN 50178، ولتاژ عایق نامی 253 Veff
- درجه آلودگی: حداکثر 2، طبق IEC 60664
- بدنه: 100 میلی متر × 115 میلی متر × 107 میلی متر
- دمای محیط: -20 … 60 درجه سانتی گراد (-4 … 140 درجه فارنهایت)
- سمت میدان/سمت میزبان: عایق گالوانیکی ایمن مطابق. به EN 50020، مقدار پیک ولتاژ 375 ولت
- درجه حفاظت: IEC/EN 60529
- گواهی آزمون نوع EC: PTB 00 ATEX 2036
- سازگاری الکترومغناطیسی: NAMUR NE 21
- شرایط آب و هوایی: DIN IEC 721
- سمت میزبان/تامین: عایق عملکردی Acc. به DIN EN 50178، ولتاژ عایق نامی 50 Veff
- سطح مقطع هسته: تا 2.5 میلی متر مربع
- ولتاژ نامی: 20 … 35 ولت DC
- استاندارد فیلدباس: IEC 61158-2، ISA S 50.02 قسمت 2
- تاییدیه FM: CoC 3008872
- عایق گالوانیک: EN 50178، EN 50020
- درجه حفاظت: IP20
