توضیحات

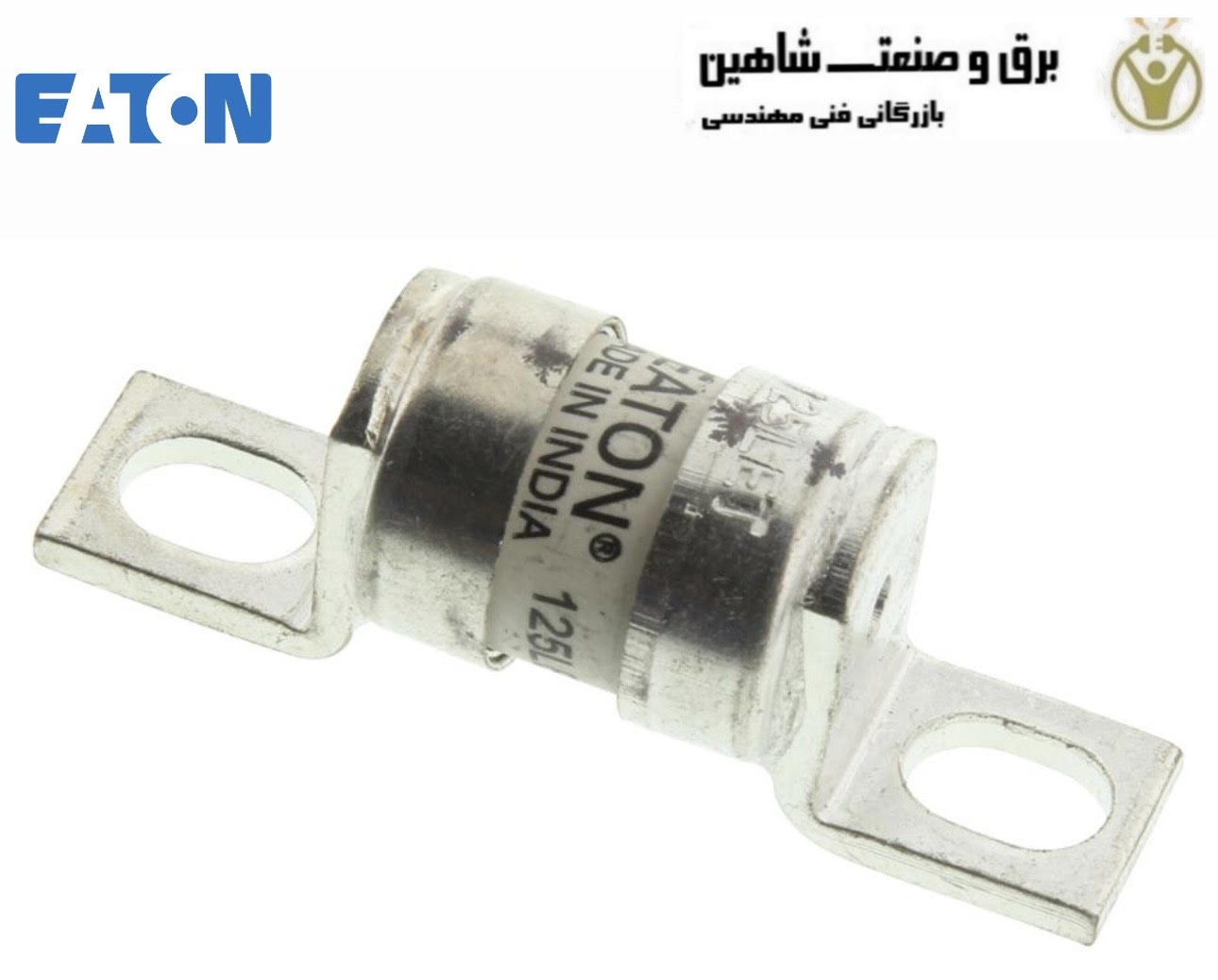

فیوز سرعت بالا ایتون Eaton مدل 125LET ، برای حفاظت مدارهای قدرت و به خصوص تجهیزات نیمه هادی استفاده می شود. این مدل با جریان نامی 125 آمپر، ولتاژ نامی 280 VAC و 150 VDC و کلاس عملکرد aR طراحی شده و طبق مشخصات Eaton دارای قدرت قطع 200 kA است.
این فیوز در کاربردهایی مانند مدارهای DC Common Bus، درایوهای DC، مبدل های توان و یکسوسازها، تجهیزات اتوماسیون صنعتی و حفاظت نیمه هادی ها کاربرد دارد. طراحی آن مطابق BS88 Part 4 و IEC 60269-4 اعلام شده است.
جزئیات فنی فیوز سرعت بالا ایتون 125LET Eaton
- نوع: فیوز سرعت بالای استاندارد بریتانیا
- نوع فیوز: LET
- جریان نامی: 125 A
- کلاس بهره‌برداری: aR
- ولتاژ نامی AC: 280 VAC
- ولتاژ نامی DC: 150 VDC
- قدرت قطع: 200 kA
- قدرت قطع AC: 200 kA RMS Sym.
- قدرت قطع DC: 50 kA در 150 VDC
- I²t پیش‌قوس (Pre-arcing): 600 A²s
- I²t قطع (Clearing): 7500 A²s
- تلفات توان: 16 W
- طول: 55 mm
- عرض: 18 mm
- ارتفاع: 18 mm
- وزن: 32 g
- فاصله مرکز تا مرکز اتصالات: 41.5 mm
- ابعاد اتصال/نصب: M6
- نوع اتصال: Blade end × Blade end
- فرم ترمینال: Offset bolted tags
- روش نصب: Stud
- نشانگر فیوز: ندارد
کاربردهای فیوز سرعت بالا ایتون
- حفاظت تجهیزات نیمه هادی
- DC Common Bus
- درایوهای DC
- مبدل های قدرت
- یکسوسازها
- مدارهای قدرت مرتبط با تجهیزات الکترونیک قدرت
