توضیحات

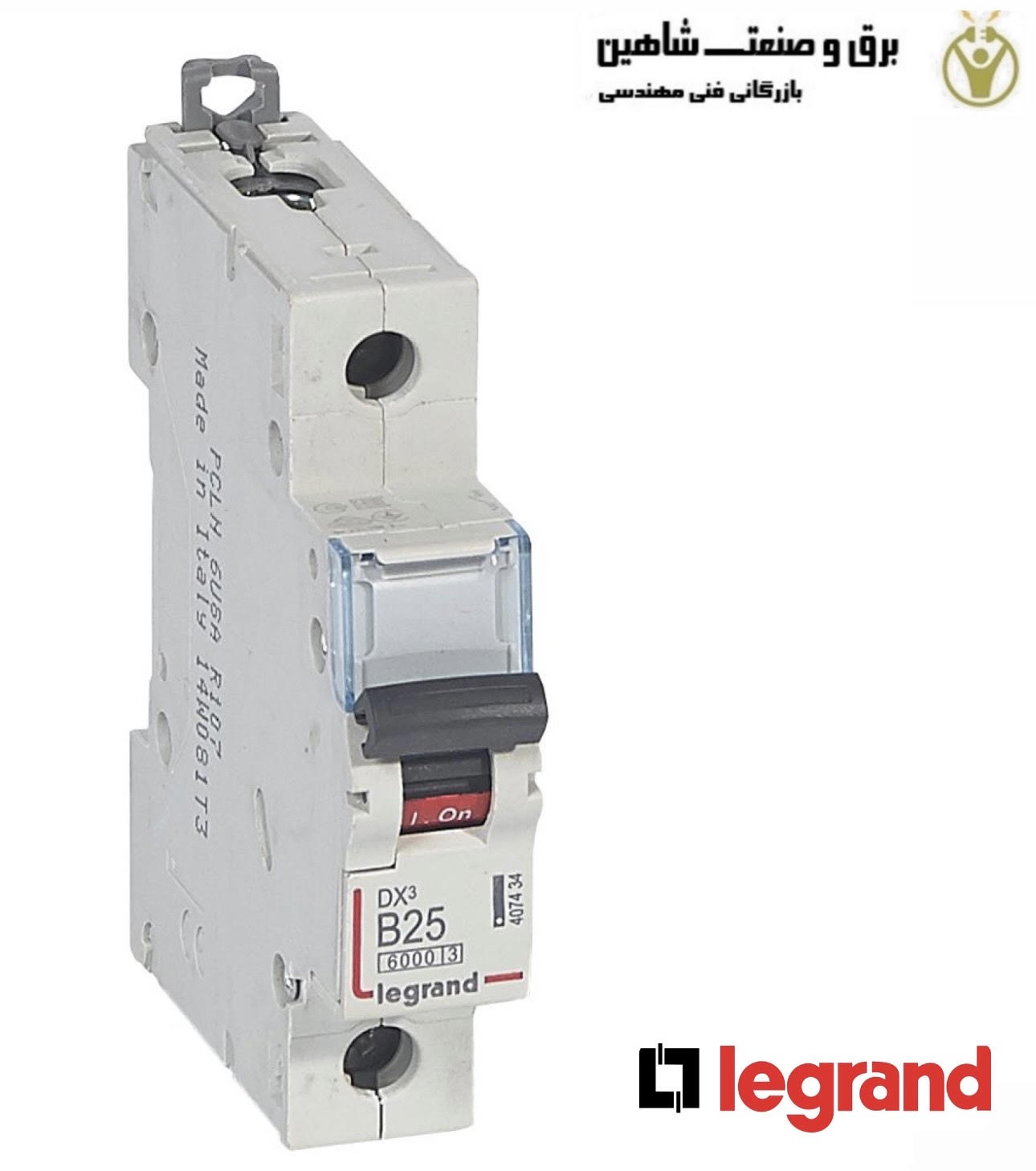

کلید مینیاتوری یک پل legrand مدل 407434 لگراند مدارهای الکتریکی را با خاموش شدن خودکار در هنگام اضافه بار یا اتصال کوتاه محافظت می کند و توزیع ایمن انرژی را تضمین می کند. قطع کننده های مدار بارهای توان بالاتر را تحمل می کنند و حفاظت پیشرفته ای را در کاربردهای صنعتی ارائه می دهند. خازن ها با ذخیره و آزادسازی انرژی الکتریکی کارایی انرژی را بهبود می بخشند. باسبارها توزیع برق را در مدارهای متعدد ساده می کنند و تابلوهای توزیع اتصالات الکتریکی را سازماندهی و مدیریت می کنند. کلید مینیاتوری یک پل 407434 از اجزاء کلیدی در تجهیزات اتوماسیون صنعتی هستند.
- ظرفیت شکست 6000A طبق استاندارد IEC 60898 – 1 برای تاسیسات خانگی. آستانه خاموش شدن در صورت اتصال کوتاه بین 75 آمپر تا 125 آمپر (منحنی B بین 3 اینچ و 5 اینچ)
- می توان از طریق کابل مسی، شینه شاخک (سمت بالا یا پایین)، شینه دوشاخ (سمت پایین) یا شینه پلاگین Legrand HX3 (سمت بالا) عرضه شود.
- محافظت در برابر اجسام جامد بزرگتر از 12.5 میلی متر: IP20 طبق استاندارد IEC/EN 60529. حداکثر سطح محدودیت انرژی عبوری (کلاس محدودیت انرژی 3 طبق استاندارد IEC 60898 – 1).
- می تواند به لوازم جانبی Legrand DX3، ماژول های افزودنی RCD و لوازم جانبی مجهز شود. قابل اتصال به کابل آلومینیومی با لوازم جانبی ترمینال شماره 4 063 10.
- این دستگاه با الزامات محدودیت مواد مطابقت دارد و در یک فرآیند آگاهانه از محیط زیست طراحی شده است.
مشخصات فنی کلید مینیاتوری یک پل legrand مدل 407434 لگراند
- عمق تعبیه شده: 44 میلی متر
- تعداد پل ها (کل): 1
- تعداد پل های محافظت شده: 1
- جریان نامی: 25 A
- ولتاژ نامی: 230 ولت
- ولتاژ عایق نامی رابط کاربری: 500 ولت
- ولتاژ مقاومت در برابر ضربه نامی Uimp مقدار 4 کیلو ولت است.
- ظرفیت قطع اتصال کوتاه Icn طبق استاندارد EN 60898 در 230 ولت: 6 کیلو آمپر
- نوع ولتاژ: AC
- ظرفیت قطع اتصال کوتاه ICU طبق استاندارد IEC 60947-2 در ولتاژ 230 ولت مقدار 10 کیلو آمپر است.
- فرکانس: 50-60 هرتز
- کلاس محدود کننده فعلی: 3
- نصب هموار: بله
- سوئیچینگ همزمان هادی خنثی: خیر
- درجه آلودگی: 2
- عرض در تعداد فاصله های مدولار: 1
- درجه حفاظت (IP): IP20
- دمای محیط در حین کار: -25-70 درجه سانتیگراد
- سطح مقطع هادی قابل اتصال چند سیمی: 1.5-25 میلی متر مربع
- مقطع هادی قابل اتصال هسته جامد: 1.5-35 میلی متر مربع
- ضد انفجار: خیر
- عرض: 17.8 میلی متر
- ارتفاع: 94.8 میلی متر
- عمق: 77.8 میلی متر
- درجه قدرت ضربه (IK): IK02
- دمای نگهداری: -40-70 درجه سانتیگراد
- جهت تامین برق: از بالا یا پایین
- بدون هالوژن: بله
- نوع اتصال: ترمینال پیچ
- روش نصب: ریل DIN
