توضیحات

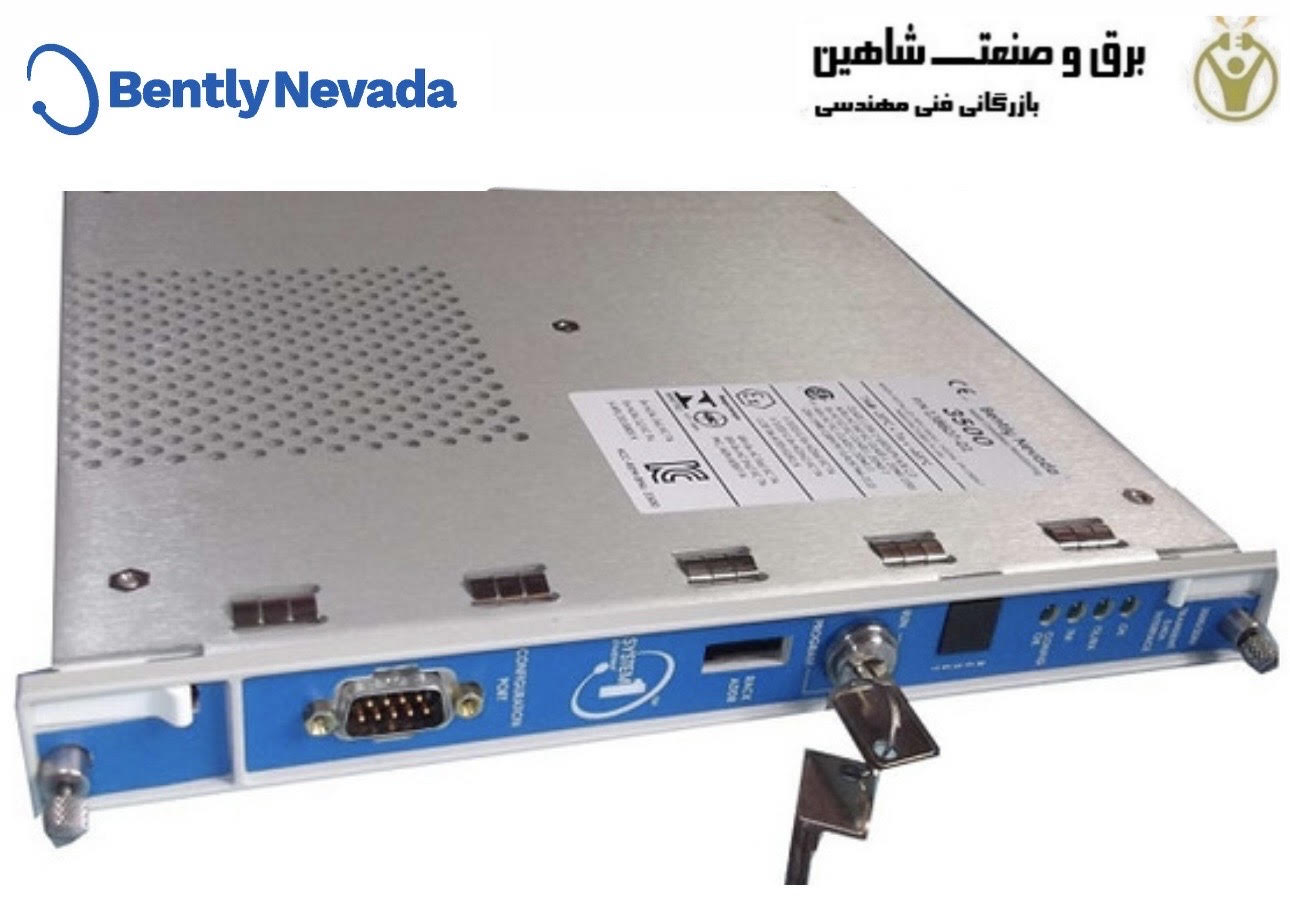

ماژول داده گذرا بنتلی نوادا (Bently Nevada) مدل 3500/22M کد 138607-01، رابط بین سیستم مانیتورینگ 3500 و نرم افزار مدیریت ماشین آلات System 1* شرکت GE است. TDI قابلیت ماژول رابط رک 3500/20 (RIM) را با قابلیت جمع آوری داده یک پردازنده ارتباطی مانند TDXnet ترکیب می کند. TDI در اسلات RIM یک رک 3500 همراه با مانیتورهای سری M (3500/40M، 3500/42M و غیره) عمل می کند تا به طور مداوم داده های شکل موج حالت پایدار و گذرا را جمع آوری کرده و این داده ها را از طریق یک لینک اترنت به نرم افزار میزبان منتقل کند. ضبط داده های استاتیک با TDI استاندارد است، با این حال استفاده از یک دیسک فعال کننده کانال اختیاری به TDI اجازه می دهد تا داده های پویا یا گذرا را نیز ضبط کند. TDI در چندین زمینه نسبت به پردازنده های ارتباطی قبلی پیشرفت هایی داشته و عملکرد پردازنده ارتباطی را در رک 3500 گنجانده است.
اگرچه TDI عملکردهای خاصی را که برای کل رک مشترک است، ارائه می دهد، اما بخشی از مسیر نظارت حیاتی نیست و هیچ تأثیری بر عملکرد صحیح و عادی سیستم مانیتور کلی ندارد. هر رک 3500 به یک TDI یا RIM نیاز دارد که همیشه اسلات 1 (کنار منبع تغذیه) را اشغال می کند.
برای کاربردهای ماژولار سه گانه افزونه (TMR)، سیستم 3500 به یک نسخه TMR از TDI نیاز دارد. علاوه بر تمام عملکردهای استاندارد TDI، TMR TDI “مقایسه کانال مانیتور” را نیز انجام می دهد. پیکربندی 3500 TMR با استفاده از تنظیمات مشخص شده در گزینه های مانیتور، رأی گیری مانیتور را انجام می دهد. با استفاده از این روش، TMR TDI به طور مداوم خروجی های سه (3) مانیتور افزونه را مقایسه می کند. اگر TDI تشخیص دهد که اطلاعات یکی از این مانیتورها دیگر معادل (در یک درصد پیکربندی شده) با اطلاعات دو مانیتور دیگر نیست، مانیتور را به عنوان خطا علامت گذاری می کند و یک رویداد را در فهرست رویدادهای سیستم قرار می دهد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های ماژول داده گذرا بنتلی نوادا (Bently Nevada) مدل 3500/22M کد 138607-01
- کنترلر رک و رابط برای سیستم ۳۵۰۰ (جایگزین RIM قدیمی).
- ضبط داده های گذرا برای راه اندازی، خاموشی، قطعی و اختلالات فرآیند.
- اتصال اترنت (۱۰/۱۰۰Base-T) به سیستم ۱؛ از پیکربندی و جمع آوری داده ها از راه دور پشتیبانی می کند.
- ترکیبی از حفاظت + نظارت بر وضعیت: نیازی به کارت گذرای جداگانه نیست.
- گزارش های رویداد/هشدار با مهر زمانی برای ممیزی و عیب یابی.
- ماژول قابل تعویض در حین کار با LED های وضعیت جلو برای سلامت/ارتباط.
کاربردهای معمول
- توربوماشین ها (کمپرسورها، توربین های بخار/گاز)، موتورها/ژنراتورهای بزرگ
- پمپ ها و فن های حیاتی در نفت و گاز، نیروگاه، پتروشیمی، معدن
- هرگونه نصبی که نیاز به ثبت شکل موج گذرا با حفاظت ۳۵۰۰ داشته باشد
