توضیحات

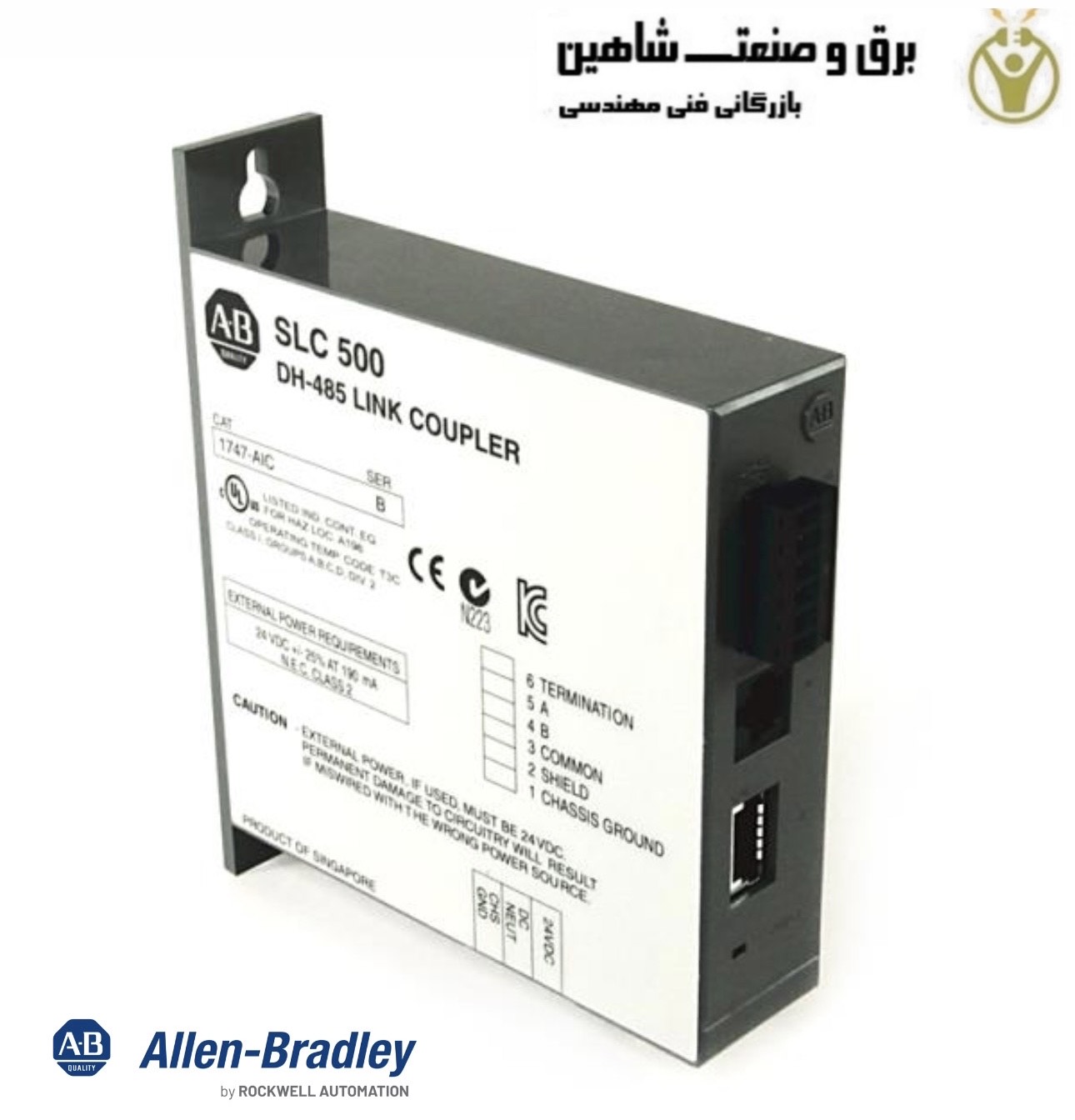

ماژول PLC برند Allen Bradley مدل 1747-aic آلن بردلی، یک اتصال اتصال ایزوله SLC 500 است. این کوپلر پیوند ایزوله یک دستگاه پانل نصب شده است که برای استفاده با سخت افزار SLC Fixed و سبک ماژولار سازگار است. این محصول چندین پورت ارتباطی دارد که اجازه اتصال به کنترلر SLC متصل شده را به ایستگاه کاری برنامه نویسی و شبکه DH485 صادر می کند. کوپلر لینک 1747-AIC/ایزوله شامل سری آلن بردلی PLC SLC 500 است. هدف این واحد اتصال دستگاه های SLC 500 به شبکه DH-485 می باشد. برای اتصال به کابل ارتباطی DH-485 به 6 موقعیت بلوک متحرک مجهز شده است که انواع کابل های اتصال شیلددار-جفت تابیده و همچنین نوع باز است. نصب کوپلر لینک برای هر گره در شبکه ضروری است. ماژول PLC 1747-aic آلن بردلی یک ماژول ضروری در تجهیزات اتوماسیون صنعتی است.
1747-AIC همچنین در صورت اضافه شدن گره های بیشتری در آینده، فضایی را برای اتصال دهنده های پیوند اضافی فراهم می کند. نصب یک لینک اضافی باید در اولین نصب انجام شود تا از کابل کشی مجدد در هنگام کار شبکه جلوگیری شود. محدودیت طول برای کابل ارتباطی 1747-AIC دقیقاً 1219 متر (4000 فوت) است و فاصله کامل بین اولین و آخرین گره در شبکه است. بار فعلی این واحد 0.085 A در 24 ولت DC (جریان مستقیم) است و می تواند در محدوده دمایی متوسط 32 تا 140 درجه فارنهایت کار کند.
کوپلر لینک ایزوله 1747-AIC اتصالات شبکه را به یک پردازنده SLC 500 که مطابق با شماره قطعه 1742-C1 است و طول آن 308.4 میلی متر است، فراهم می کند. قطعه استاندارد 1747-C10 با طول کابل 1.8 متر یا 6 فوت، اتصال شبکه را به 1742-PIC، 1747-DTAM-E و 1747-PT1 تامین می کند. 1747-AIC دارای ابعاد تخمینی 1.5 x 6.8 x 6.5 اینچ است و به طور کلی از یک ترمینال برای شناسایی استفاده می کند.
مشخصات فنی ماژول PLC برند Allen Bradley مدل 1747-aic آلن بردلی
- سری: SLC 500
- نوع ماژول: جفت لینک ایزوله
- رابط ارتباطی: جفت پیچ خورده محافظ
- بار جریان (24 ولت DC): 0.085 آمپر
- مکان: شکاف 0
- برق خارجی: 24VDC
- جریان Backplane (5 ولت): 470 میلی آمپر
- جریان نامی: 190 میلی آمپر
- اتلاف حرارتی: 2.49 وات
- پایانه های ارتباطی: DH485، جانبی و CPU
- ولتاژ جداسازی: 50 ولت پیوسته
- نشانگر LED: LED پاور
- محفظه: باز
- کابل ارتباطی DH485: Belden#3106 یا #9842
- وزن: 0.37 پوند (168 گرم)
- ابعاد: 172 × 38 × 146 میلیمتر (برگ × ارتفاع)
- ابعاد: 5.72 x 1.37 x 5.15 اینچ
- نصب: پانل نصب شده
- دمای کارکرد: 0 تا 60 درجه سانتیگراد
- لوازم جانبی ارتباط USB: 1747-UIC; 1747-C13
- لوازم جانبی ارتباط RS232: 1747-PIC; 1747-C10
- لوازم جانبی ارتباط PCMCIA یا 1784-PCMK: 1784-PCM4
