توضیحات

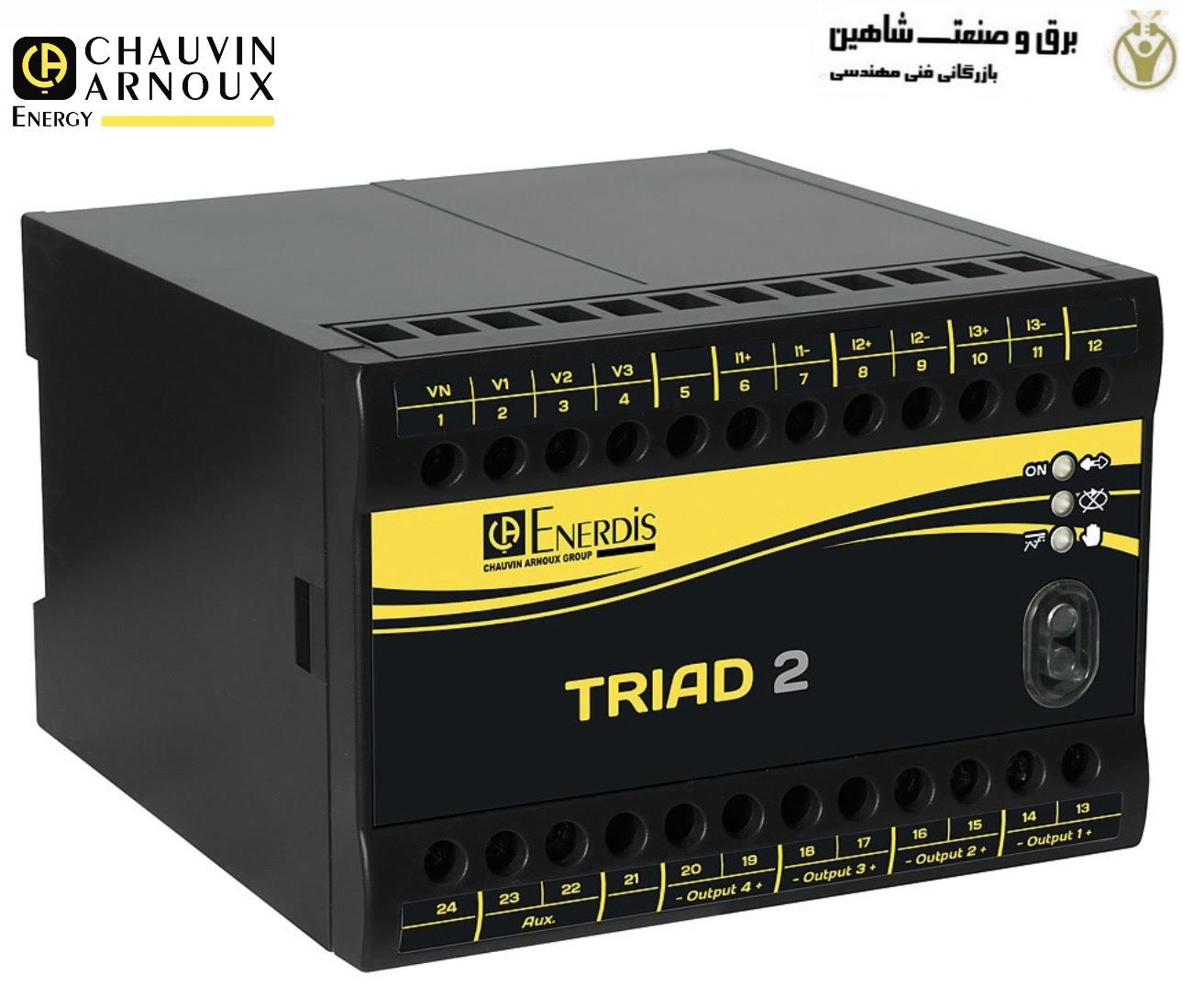

مبدل اندازه گیری انردیس-شووین آرنو enerdis-chauvin arnoux مدل TRIAD2،یک ابزار اندازه گیری است که علاوه بر حسگرهای داخلی، شامل قطعات الکترونیکی آماده برای استفاده نیز می شود و یک کمیت خروجی با رابطه مشخص با کمیت ورودی مطابق با استاندارد پایه DIN 1319 ارائه می دهد. کمیت های فیزیکی مختلفی به عنوان سیگنال های ورودی استفاده می شوند. عنصری از تجهیزات اندازه گیری که مستقیماً تحت تأثیر مقدار اندازه گیری شده قرار می گیرد، به عنوان حسگر یا دریافت کننده (مطابق با DIN 1319) شناخته می شود. به عنوان سیگنال های خروجی، کمیت ها اغلب یک سیگنال الکتریکی آنالوگ استاندارد مانند 0 – 20 میلی آمپر، 4 – 20 میلی آمپر یا 0 – 10 ولت تولید می کنند، اما می توانند ساختار سیگنال دیجیتال نیز داشته باشند.
ویژگی ها
- ایزولاسیون ۴ کیلوولت
- قابل تنظیم و تغییر با نرم افزار TRIADJUST 2
- دقت قابل تنظیم در کلاس ۰.۱ طبق استاندارد IEC 60688
- زمان پاسخ تا ۵۰ میلی ثانیه
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
داده های فنی مبدل اندازه گیری انردیس-شووین آرنو enerdis-chauvin arnoux مدل TRIAD2 (triad and triad2)
- ترانسدیوسر دیجیتال چند منظوره با ۱ خروجی آنالوگ برای شبکه های تک فاز و سه فاز تک سیمه و متعادل ۳ یا ۴ سیمه
- کمیت های اندازه گیری شده: ولتاژ متناوب (Vac)، ولتاژ متناوب (Uac)، جریان متناوب (Iac)، فشار (P)، ضریب تبدیل (Q)، جریان متناوب (S)، جریان نامی (F)، ضریب توان (PF)
- دقت: کلاس ۰،۱
- ولتاژ ورودی: ۲۷۶ (ph-n)
- حداکثر ولتاژ اولیه اندازه گیری شده: ۱ مگاولت (ph-n)
- جریان ورودی: ۱ آمپر و ۵ آمپر
حداکثر ۴۰۰۰۰ آمپر جریان اولیه اندازه گیری شده - محدوده خروجی های آنالوگ: ± 20 میلی آمپر، ± 10 ولت
- منحنی های انتقال: خطی، 2 شیبه و درجه دوم
- زمان پاسخ: 50 میلی ثانیه
- منبع کمکی: 80 تا 265 ولت متناوب/ولت مستقیم
- فرکانس عملکرد: 50 یا 60 هرتز
- پروتکل ارتباطی:
ModBus در حالت RTU (هد نوری)
ModBus/JBUS در حالت RTU (RS485)
ModBus/TCP در حالت RTU (اترنت)
کاملاً قابل تنظیم با نرم افزار TRIADJUST2 - استاندارد مرجع: IEC 60688
IEC 61010-1
IEC 61326-1
IEC 61000-6-5
