توضیحات

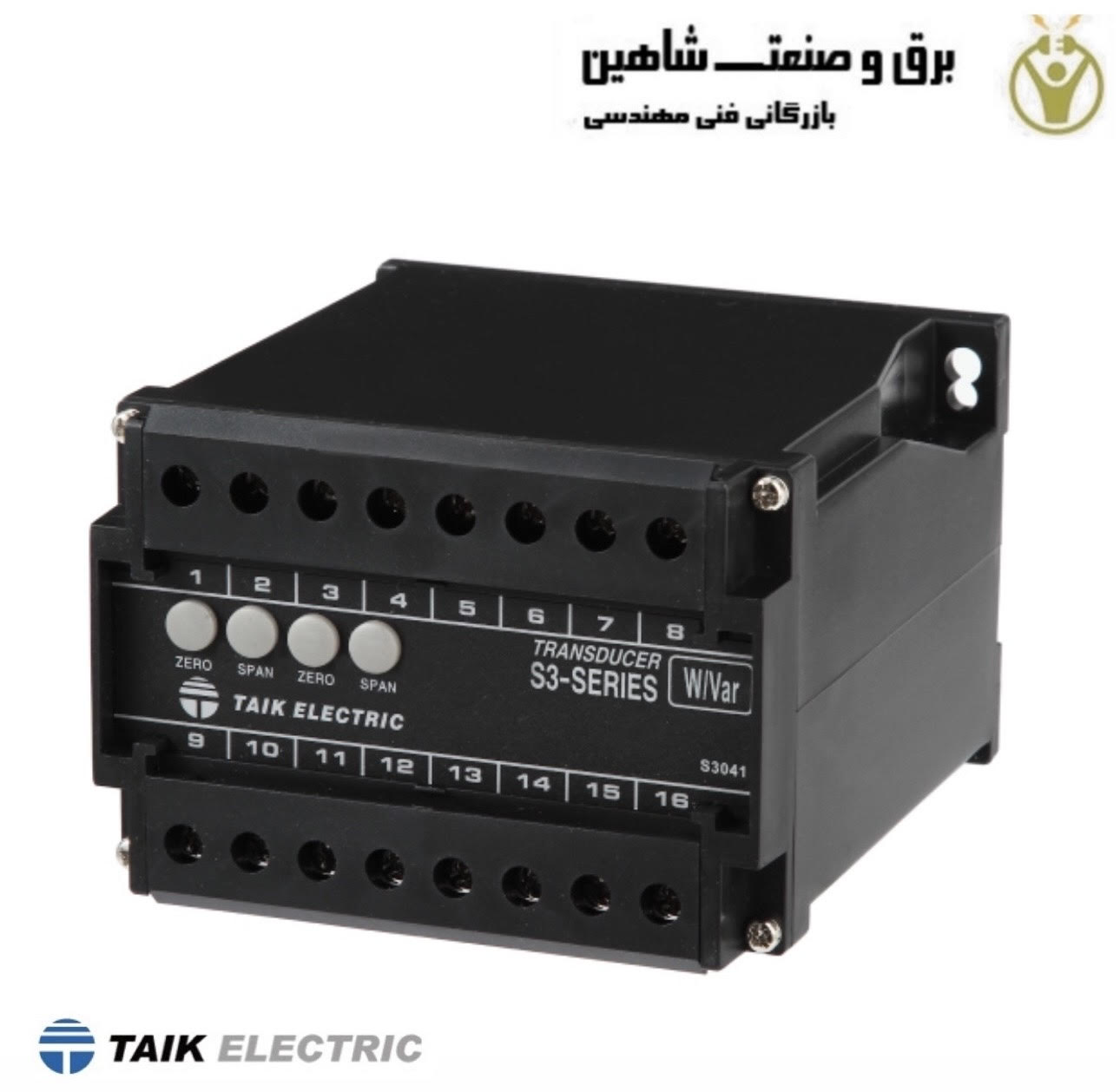

مبدل/ترانسدیوسر قدرت Taik مدل S3-wrd-3A-005A4ey تایک برای انواع سیستم های سه فاز تک فاز، حتی در سیستم های نامتعادل، مناسب است. روش کامل “ضرب تقسیم زمان” برای اندازه گیری توان لحظه ای شکل موج های مختلف ورودی مورد استفاده است. از طریق سیگنال های ولتاژ و جریان اندازه گیری شده، از طریق پردازش نوسانگر و مدولاتور، و سپس یکپارچه، تقویت کننده یک سیگنال تولید خواهد کرد و قدرت با خروجی متناسب خواهد بود. ترانسدیوسر قدرت S3-wrd-3A-005A4ey از ابزارهای کلیدی در تجهیزات اتوماسیون صنعتی به شمار می رود.
مبدل S3-wrd-3A-005A4ey از روش اثبات “ضرب تقسیم زمان” برای اندازه گیری توان لحظه ای در طیف گسترده ای از شکل موج های ورودی استفاده می کند. نمودار مدار نشان داده شده ولتاژ اندازه گیری شده توسط مدار یک مدوله می شود نوسان ساز پالس های موج مربعی از یک مدار چند ویبراتور، با نسبت علامت به فضا که بر اساس ولتاژ اندازه گیری شده تغییر می کند و با جریان اندازه گیری شده، به یک انتگرال گر و مدار تقویت خروجی داده می شود. سیگنال dc تولید شده به طور مستقیم با ورودی برق – وات و وارس – متناسب است.
ویژگی های مبدل/ترانسدیوسر قدرت Taik مدل S3-wrd-3A-005A4ey تایک
- روی نوع ریلی با DIN قرار می گیرد.
- بر اساس ابعاد انجمن استاندارد آلمان DIN 46277 طراحی شده است.
- دقت: ± 0.25% امتیاز خروجی
- بار ورودی:
≦0.1VA (ورودی آمپر)
≦0.2VA (ولتاژ ورودی) - مصرف برق: AC ≦9VA، DC ≦ 7W
- اثر قدرت: ≦0.2% R.O. در ضریب اعوجاج 15%
- کمک منبع تغذیه:
AC 110 ولت ± 15٪، 50/60 هرتز
AC 220 ولت ± 15٪، 50/60 هرتز
DC 24V, 48V, 110V, ±10% - وات، وار بسته بندی شده در یک مورد
- اندازه گیری دقیق برای سیستم عدم تعادل
- اندازه گیری دقیق حتی برای موج اعوجاج
- حفاظت از ضربه و نوسانات بالا (5KV)
- کیس را می توان بر روی یک ریل 35 میلی متری که مطابق با استاندارد DIN 46277 است، نصب نمود.
