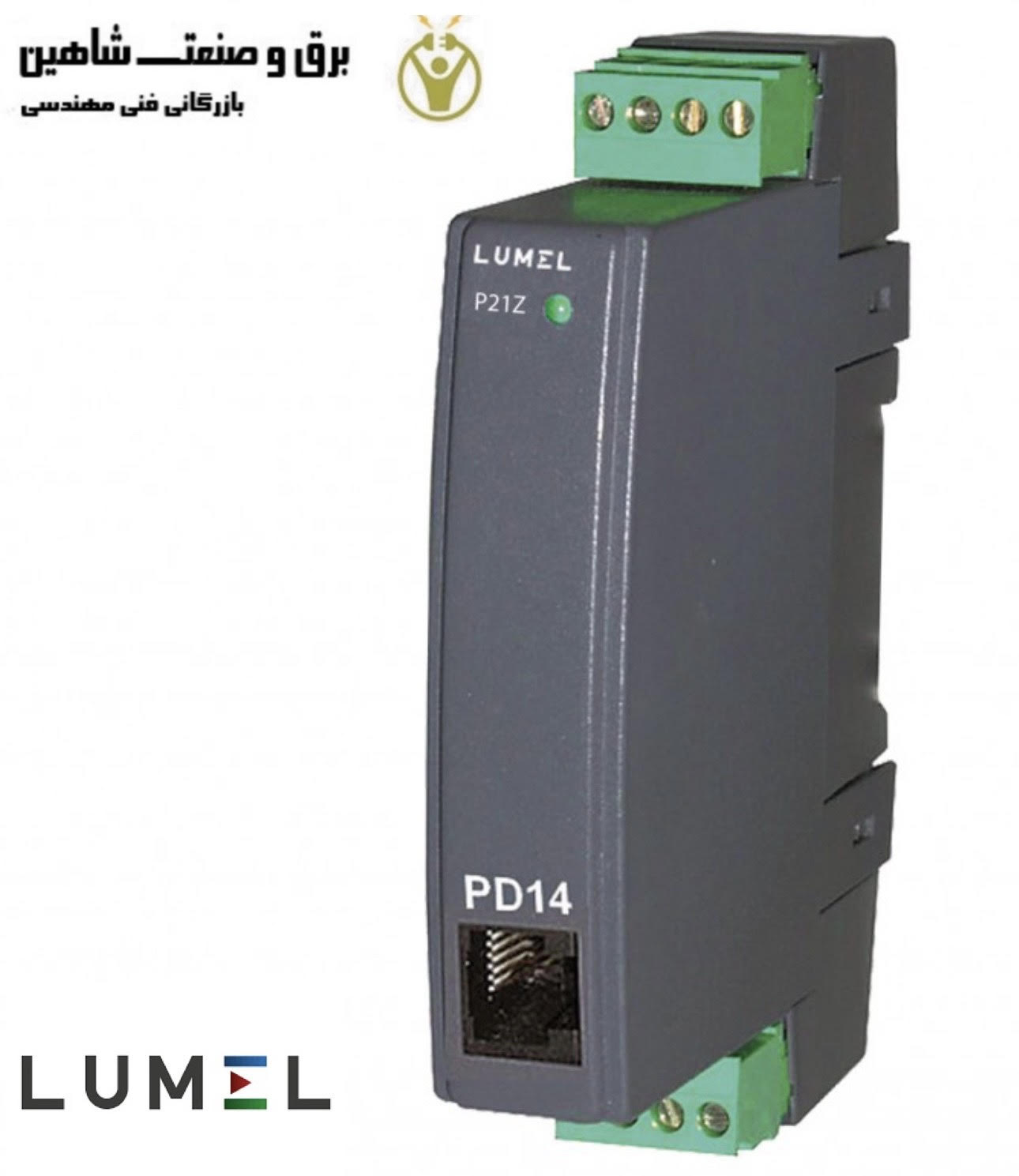

مبدل جریان متناوب lumel مدل P21Z 31100E0 لومل برای تبدیل یک پارامتر استفاده می شود: a.c. ولتاژ، a.c. جریان یا فرکانس به یک سیگنال جریان مستقیم استاندارد، سیگنال ولتاژ مستقیم یا سیگنال دیجیتال موجود از طریق رابط RS485. مبدل ها همچنین برای کار با ترانسفورماتورهای ولتاژ و جریان طراحی شده اند. مبدل P21Z ممکن است با PD14 pro grammer پیکربندی شود. این برنامه نویس و نرم افزار eCon به کاربران امکان می دهد تنظیمات زیر را برنامه ریزی کنند:
- میانگین زمان اندازه گیری،
- ویژگی های تبدیل
- مقدار سیگنال خروجی در صورت تجاوز از مقدار حد،
- محدود کردن سیگنال خروجی
- پارامترهای انتقال RS485.
مبدل دارای ایزولاسیون گالوانیکی بین بلوک های جداگانه است:
- قدرت
- ورودی اندازه گیری،
- خروجی و برنامه نویس PD14.
مشخصات مبدل جریان متناوب lumel مدل P21Z 31100E0 لومل
مبدل اندازه گیری نوع P21Z برای تبدیل پیوسته a.c. جریان یا a.c. ولتاژ بدون جزء ثابت یا فرکانس به یک d.c استاندارد. جاری یا d.c. سیگنال ولتاژ یا سیگنال دیجیتال. سیگنال خروجی مبدل به صورت گالوانیکی از سیگنال ورودی و منبع تغذیه عایق شده است. مبدل جریان AC مدل P21Z 31100E0 در دسته تجهیزات اتوماسیون صنعتی پرکاربرد و مهم قرار دارد.
ورودی:
- 100، 250، 400 V A.C.
- 1 A، 5A A.C.
- 20 … 50 هرتز
خروجی:
- 0/4 … 20 میلی آمپر، 0 … 10 ولت
- RS-485 با پروتکل Modbus
- پارامترهای قابل برنامه ریزی توسط برنامه نویس PD14 و نرم افزار رایگان eCon
- میانگین زمان اندازه گیری،
- ویژگی های تبدیل
- مقدار سیگنال خروجی زمانی که از مقدار حد فراتر رفته است،
- محدودیت سیگنال خروجی،
- پارامترهای انتقال RS485
- ابعاد خارجی: 22.5 x 120 x 100 میلی متر.
