توضیحات

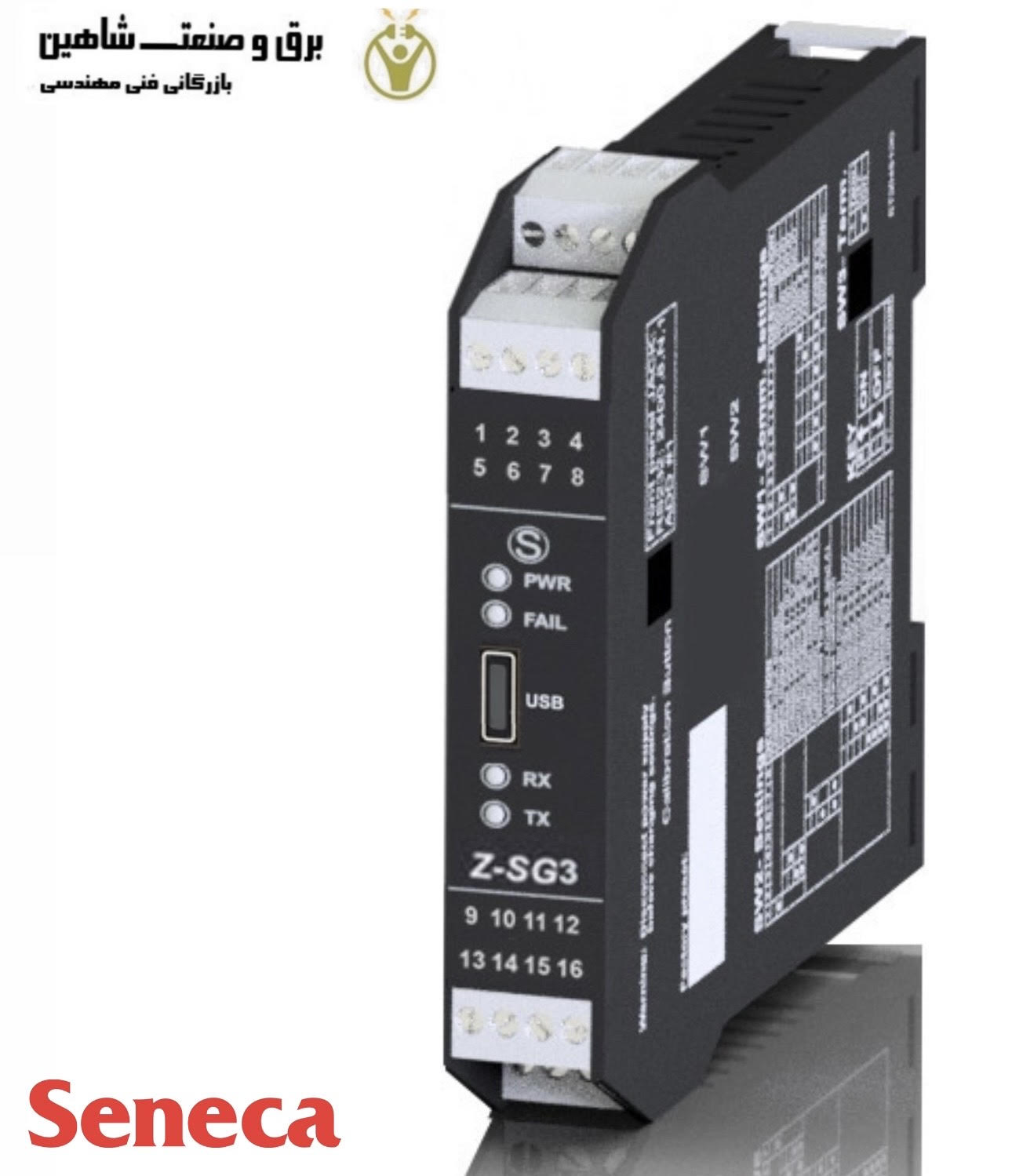

مبدل لودسل (کرنش سنج) SENECA مدل Z-SG سنکا دستگاهی است که اندازه گیری انجام شده با تکنیک 4 یا 6 سیم، از طریق پروتکل سریال Modbus RTU و از طریق خروجی آنالوگ در دسترس قرار می دهد. این ابزار می تواند به طور مستقیم فشار سنج را تغذیه کند. نرم افزار EASY SETUP کالیبراسیون لودسل را در حالت کالیبراسیون کارخانه یا وزن نمونه مدیریت می کند. Z-SG3 شامل توابع پیشرفته (تعداد شمارنده، بازنشانی خودکار وزن، زنگ آستانه، قابلیت بهروزرسانی خودکار سیستم عامل) و حالت مدیریت اندازهگیری انعطافپذیر (اندازهگیریهای موجود به صورت کامل و ممیز شناور، اندازهگیری تثبیت شده از طریق فیلتر نویز، وضوح قابل تنظیم) است. پیکربندی از طریق نرم افزار است، در حالی که نرخ باود و آدرس Modbus از طریق سوئیچ DIP است. مبدل لودسل (کرنش سنج) SENECA از اجزاء حیاتی در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی مبدل لودسل (کرنش سنج) SENECA مدل Z-SG سنکا
- منبع تغذیه: 10..40 Vdc، 19..28 Vac (@50..60 هرتز)
- مصرف برق: 2 وات
- عایق: 1.500 Vac a 5 vie
- کلاس دقت: 0.01%
- LED وضعیت:
منبع تغذیه
خطا
داده های Tx
داده های Rx
ورودی/خروجی دیجیتال
بارگذاری بیش از حد سلول - کانال های ورودی:
1 کانال آنالوگ برای خواندن (و منبع تغذیه) تا 4 (350 Ω) یا 8 (1000 Ω) لودسل فشار سنج، اتصال 4 یا 6 سیم، امپدانس معادل 87 Ω
کالیبراسیون 1DI یا آستانه وزن - کانال های خروجی:
1 کانال انتقال مجدد آنالوگ وزن خالص در جریان (0…20، 4…20 میلی آمپر) یا در ولتاژ (0..5، 0..10 V).
کالیبراسیون یا آستانه وزنی 1DO - ویژگی های پیشرفته:
اکتساب تار
سیگنالینگ توزین پایدار از طریق Modbus
عملکرد سیلوهای تارا
تابع شمارش
تابع بازنشانی تار
ثبت داده ها در EASY Setup - تنظیمات پیشرفته:
خروجی آنالوگ با محدودیت های قابل برنامه ریزی
سیستم عامل قابل ارتقا
دیجیتال مستقل I/O
نرخ نمونه برداری قابل تنظیم در محدوده وسیع
آستانه هشدار با پسماند قابل برنامه ریزی
خروجی آنالوگ کاملا قابل تنظیم
وضوح قابل تنظیم - اندازه گیری ها:
ADC 24 بیتی
اندازه گیری نسبت سنجی
مقدار عدد صحیح ممیز شناور
حداقل ارزش خالص وزن
اندازه گیری تثبیت شده با فیلتر نویز - اندازه گیری / تشخیص: حساسیت از 1 تا 64 میلی ولت / ولت
- رانش حرارتی: 25 ppm/K
- رابط ها: پورت سریال RS485 2 سیم سرعت تا 115.200 bps
- پروتکل های پشتیبانی شده: ModBUS RTU Slave
- داده ها: EEPROM برای پارامترهای پیکربندی، زمان نگهداری 40 سال
- اتصالات: پایانه های پیچی قابل جابجایی برای هادی ها تا 2.5 میلی متر مربع
پورت MicroUSB در پنل جلویی - برنامه نویسی: پیکربندی Plug&Play (EASY SETUP)
- درجه حفاظت: IP20
- نصب: برای راهنمای ریلی DIN 35 میلی متری DIN 46277
- دمای کارکرد: -25..+70°C
- ابعاد (WxHxD): 17.5x100x112 میلی متر
- وزن: حدود 140 گرم
- محفظه: نایلون 6 30٪ فیبر شیشه ای از پیش بارگذاری شده، کلاس خود خاموش کننده V0
- استانداردها: CE
- هنجارها: EN 61000-6-4/2002، EN 61000-6-2/2002، EN 61010، EN 60742، IEC 61131
